奇美V420H1-L07逻辑板元件识别与故障检修

摘要：

一、奇美V420H1-L07逻辑板整体外观 二、奇美V420H1-L07逻辑板元件识别图 备注：CM2679B CM2679C可以通用UP8

一、奇美V420H1-L07逻辑板整体外观

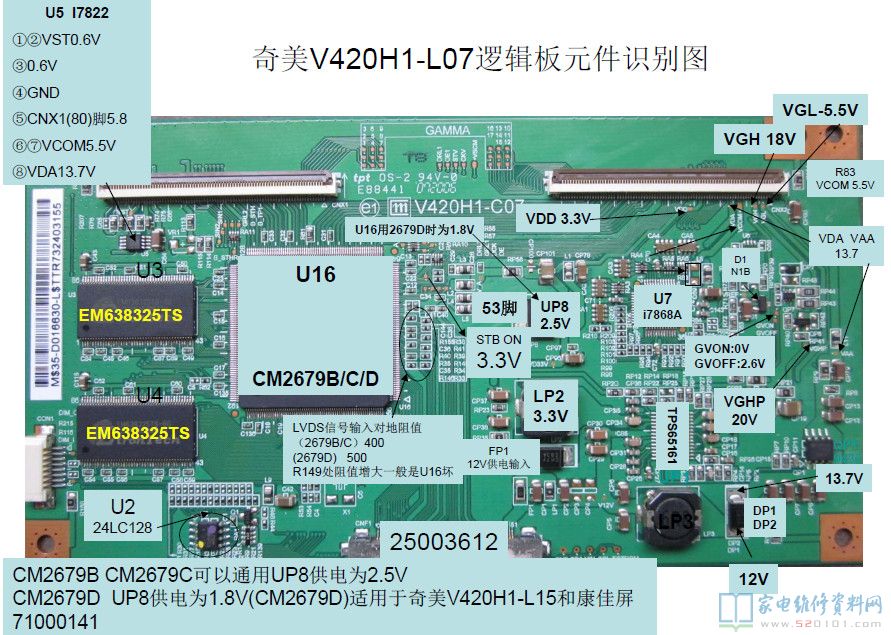

二、奇美V420H1-L07逻辑板元件识别图

备注：CM2679B CM2679C可以通用UP8供电为2.5VCM2679D  UP8供电为1.8V(CM2679D)适用于奇美V420H1-L15和康佳屏71000141

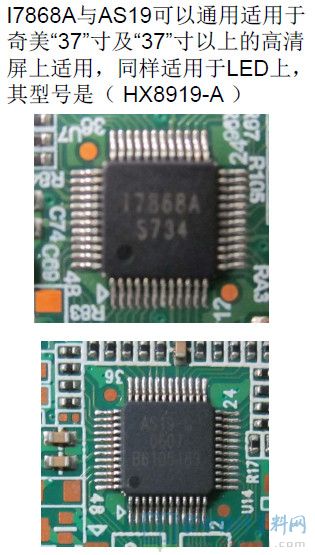

三、特别元器件图解

1、TPS65161:⑨脚STB高电平3.3V有效接CM2679B(53)脚，（20）（21）+12V输入，（27）脚为VAA13.7V供电控制低电平有效。④⑤脚为13.7V 。③⑧⑩与外部电容CP16CP17CP18二极管DDP5配合产生20V VGHP电压，⑾脚与外部CP22 DP8产生-5.5V  VGL电压。

2、MAX1858:①脚STB低电平有效⑤供电输入12V

四、奇美V420H1-L07逻辑板故障检修

1、无图①U1（CM2679B）损坏直接烧黑，电源3.3V2.5V短路等②供电丢失2.5V3.3V13.7V18V-5.5V12V任一丢失都会造成无图

2、图像不良

①U1（CM2679B）损坏假焊（测LVDS信号输入对地阻值一样，不一样一般为U1坏）

②VCOM5.5V供电丢失出现图像发白

③伽马电压较正芯片损坏出现图不良

④各供电出现偏低偏高出现图不良热机图不良无图等
