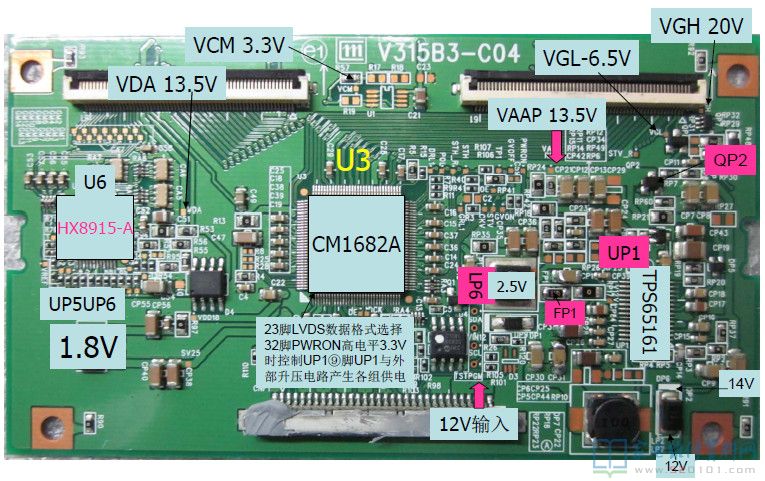

一、V315B3-L04逻辑板元件识别图
该板包含芯片：CM1682A、TPS65161、HX8915-A等。电压参考：VDA 13.5V、VCM 3.3V、VGL 6.5V、VAAP 13.5V、VGH 20V。
二、V315B3-L04逻辑板易损元件
故障点：F1,QP2,滤波电容等保险FP1开路，引起保险开路的为后级供电电路短路一般为12V滤波电容（CP1 CP3 CP30 CP31 CP26 CP1 ）任一短路或VAAP 13.5V短路，VAAP 短路还会引起QP2击穿烧毁，而引起QP2击穿的原因为屏内驱动板左边板（V315B3-XL04）VDA(与VAAP通过排插线相连）供电滤波电容C21正极与金属边框地短路。
故障分析：由于屏内驱动板板材较薄，细长（35cm左右），而且此板只用了两颗螺丝钉（两端各一颗）固定，屏又是高发热部件，长时间在一种热胀冷缩状态下循环，及其外部力作用下（由于误差等因素板两端的两颗螺丝钉对板向内用力）板材开始变形，中间向上凸起，而在板中间附近有一电容C21，（C21为贴片电容且有一定的高度）C21又是VDA的滤波电容，当板材变形到C21可以接触到金属外壳时，VDA电压短路到地烧坏QP2,F1出现无图。

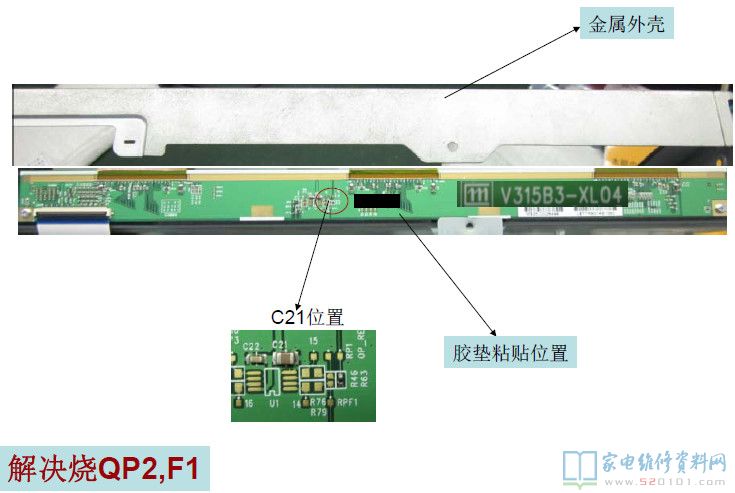

解决方法：要想不使C21与外壳短路可以在板材中间加颗螺钉，但此板没有预留，只有想办法把板材较正，可以在板材中间部分即C21附近贴一长5cm宽1cm高5mm左右绝缘垫片，再松开板两端螺丝压平板材然后固定。如果有双面胶的话可在板底部贴一层薄的双面胶效果会更好。
三、V315B3-L04屏内电路

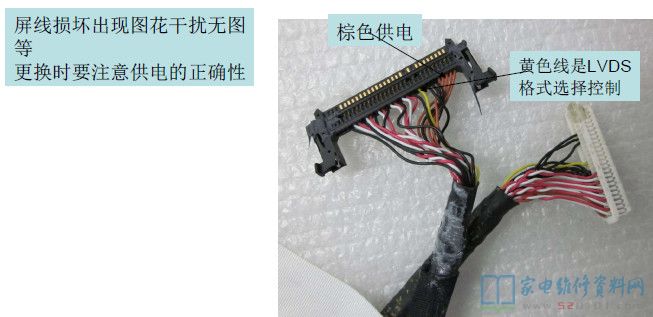

四、奇美V315B1-L01/B3-L04屏线

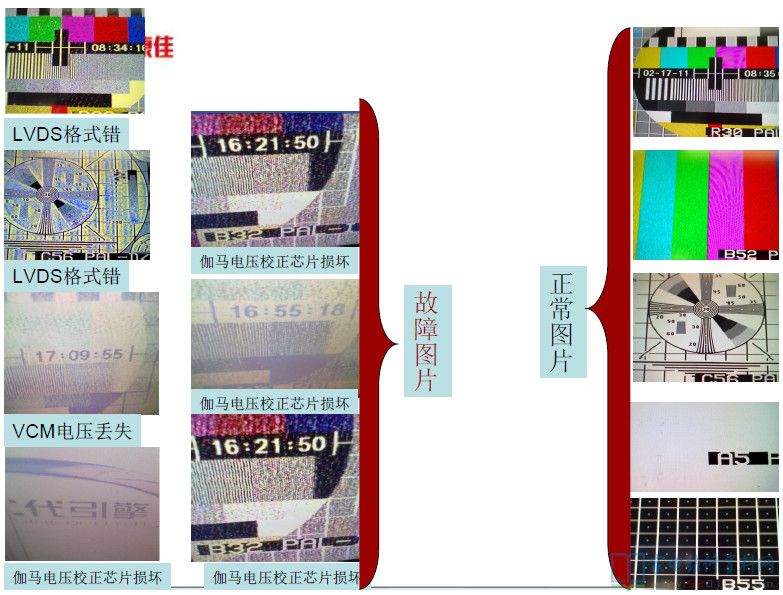

五、U6损坏故障图片与正常图片对比
