如果你掌握了这个，你就会很少问这个是不是屏坏了
如果你不想了解太深，如果你只是想模糊的记住，请你往下看。
与液晶屏相连的首当其冲是逻辑板了，我以V420H1-C12逻辑板给大家介绍。我也是边学习边介绍的。
一般军事爱好迷都知道，火箭助推有三极，哪一极不能能正常分离都导致失败， 液晶屏的驱动其实也有三极，主板一极，逻辑板一极，连接屏IC软排一极。可想逻辑板的重要性。
但逻辑板资料甚少，给维修带来难度，那能不能当怀疑屏或板有问题时可以做到八九不离十的判断呢，我想是能的，只要你掌握了逻辑板上的关键点检测电压，判断起来还是得心应手的，因为好多所谓的屏有问题都表现在关键点电压不正常上。
板上标的电压代号各不相同，但除了为芯片本身供电外，都是为屏服务的，我们可以不用记住哪路电压是干什么的，但要记住大 致电压是多少，如果基本正常，那有可能屏出问题了，如果不正常是否拔掉去屏的排线或双排中的一排再量下，或因为负载有短路会拉低电压，这个不难理解。
模糊法就是不管板上的哪路供电是干什么的，什么标称，我只量有没有，正常不正常，就可大致判断了。
上屏电压要先行 [逻辑板供电电压，本板为12V，有常见的5V和小屏供电3.3V等]

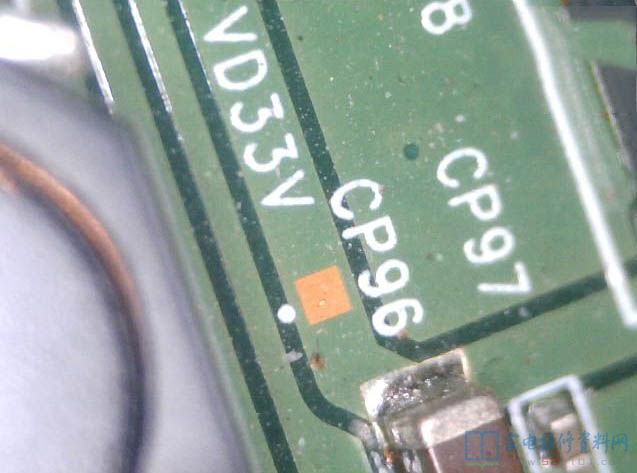

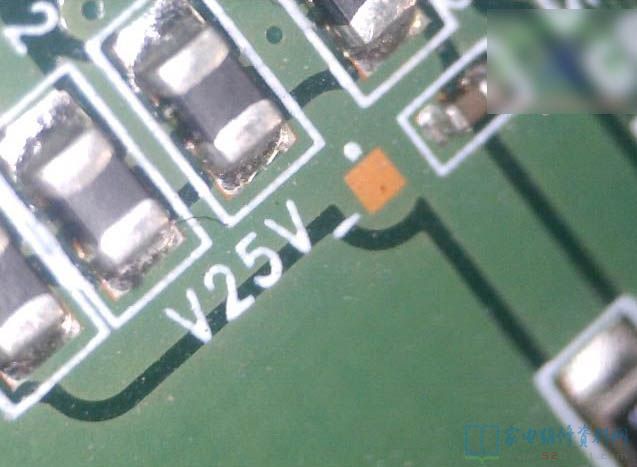

33 25终需有 [这是板上芯片供电电压V12=12V V25-A=2.5V VD33V=3.3V 另外有的板1.8V等芯片供电]
一高一低要记清 [DC-DC变换 一高压和一低压]
五伏最低低至负 [指VGL=-5.3V 这个不能少的，此电压偏高会出现满屏坚带等故障，是GATE OFF控制电压]
20稍高通向屏 [指VGHP=20.4这是屏的高压了，比CRT低多了哈。是GATE ON控制电压，一个关断一个开启，没有可想而知]
AA DA很相近 [指VAA=13.8V VDA=13.8几，很相近，我也没明白起什么作用的，记下吧，只比电源高了一点]
VGH P略不同 [上面有了VGHP是20多伏 那VGH=18.7V，所以说稍不同，这是重要点，VGH不正常用要黑屏或图淡，
图无层次感，或图出在满屏坚条的后面，大家有机会慢慢体会]
55 33测试点 [5.5V是VCOM测试点，接近3.4V是VDD测试点，]记住真言少费功
测试点真的有些多，但关键点为 VGL VGH 先后时序为V12-VDD33-V25V-A-VGL-VGH。
各种板的数值不尽相同，但这些电压之间的关系不会改变， 你只要记住一高，一低[负]，上屏12V或5V 芯片3.3 2.5 1.8等，几本就成功一半了。没标注的就乱量，量哪都没有，肯定有问题的。
一般军事爱好迷都知道，火箭助推有三极，哪一极不能能正常分离都导致失败， 液晶屏的驱动其实也有三极，主板一极，逻辑板一极，连接屏IC软排一极。可想逻辑板的重要性。
但逻辑板资料甚少，给维修带来难度，那能不能当怀疑屏或板有问题时可以做到八九不离十的判断呢，我想是能的，只要你掌握了逻辑板上的关键点检测电压，判断起来还是得心应手的，因为好多所谓的屏有问题都表现在关键点电压不正常上。
板上标的电压代号各不相同，但除了为芯片本身供电外，都是为屏服务的，我们可以不用记住哪路电压是干什么的，但要记住大 致电压是多少，如果基本正常，那有可能屏出问题了，如果不正常是否拔掉去屏的排线或双排中的一排再量下，或因为负载有短路会拉低电压，这个不难理解。
模糊法就是不管板上的哪路供电是干什么的，什么标称，我只量有没有，正常不正常，就可大致判断了。
各位先看下图，然后配合我编的记忆歌，然后举一返三，时间长了，你就判断自如了。
上屏电压要先行 [逻辑板供电电压，本板为12V，有常见的5V和小屏供电3.3V等]
33 25终需有 [这是板上芯片供电电压V12=12V V25-A=2.5V VD33V=3.3V 另外有的板1.8V等芯片供电]
一高一低要记清 [DC-DC变换 一高压和一低压]
五伏最低低至负 [指VGL=-5.3V 这个不能少的，此电压偏高会出现满屏坚带等故障，是GATE OFF控制电压]
20稍高通向屏 [指VGHP=20.4这是屏的高压了，比CRT低多了哈。是GATE ON控制电压，一个关断一个开启，没有可想而知]
AA DA很相近 [指VAA=13.8V VDA=13.8几，很相近，我也没明白起什么作用的，记下吧，只比电源高了一点]
VGH P略不同 [上面有了VGHP是20多伏 那VGH=18.7V，所以说稍不同，这是重要点，VGH不正常用要黑屏或图淡，
图无层次感，或图出在满屏坚条的后面，大家有机会慢慢体会]
55 33测试点 [5.5V是VCOM测试点，接近3.4V是VDD测试点，]记住真言少费功
测试点真的有些多，但关键点为 VGL VGH 先后时序为V12-VDD33-V25V-A-VGL-VGH。
各种板的数值不尽相同，但这些电压之间的关系不会改变， 你只要记住一高，一低[负]，上屏12V或5V 芯片3.3 2.5 1.8等，几本就成功一半了。没标注的就乱量，量哪都没有，肯定有问题的。
