一、为什么要看屏型号？怎样看液晶屏的型号？
一般我们进行配板时，我们首先要问大家的第一个问题就是你的屏型号是多少？为什么要问这个问题呢！
因为：
（一）有了屏的型号我们就可以查到你的液晶屏的接口定义看出你现在手头上的液晶屏是什么接口的液晶屏（比如你的是LVDS的屏还是TTL的屏或着是RSDS的屏和TMDS的屏）
（二）需要配什么屏线和你的屏供电电压是多少，（如是单8位的屏线还是双8位的屏线。屏的供电是3.3V、5V还是12V供电）所以大家一定要学会正确的看出你的屏型号。这个很关键也很简单大家一定要会的！

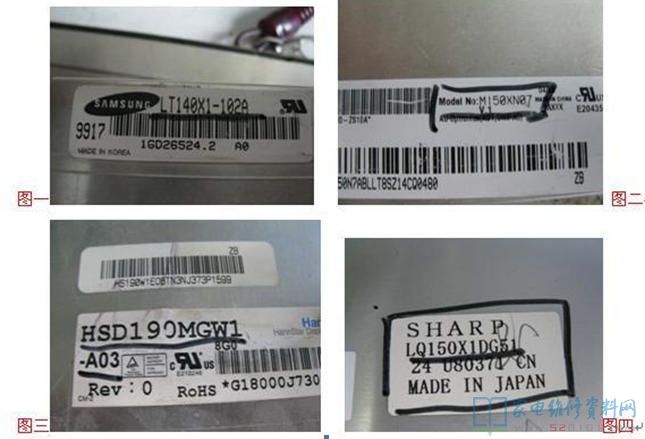

（误区1：一定不要把外壳后面的型号当成是你的屏的型号，因为那里是液晶品牌的型号和代工生产厂家的出厂的一些编号。正确的应该是拆开外壳看液晶屏背面上有一个有条形码的标贴上一般都是条形码的上方）照了几张图让大家看看一目然了。
在这里我们就可以看出了你的是14的屏（如 图一 LT140X1-102A 14寸的屏）还是15的屏（如 图二、图四 M150XN07 LQ150X1 15寸屏）或19的屏（如 图三）
二、学会了上面的正确的看出屏的型号，我就要看屏的接口类型和接口定义了
1、常见屏的接口
LVDS接口：
比较常见的接口，有14针插接口，20P针插、30针插和片插等多为LVDS接口
LVDS常用的驱动板：
2023（支持17寸以下含17寸的所有LVDS屏VGA烧录模式）
2025（支持19寸以下含19寸以下的所有LVDS屏VGA烧录模式）
NTA91B（支持22寸或1680*1050以下的所有LVDS屏VGA烧录模式）
2621免程序驱动板（直接跳线就可支持14-19等LVDS屏免烧录）
TTL接口：（与LVDS的屏线区别TTL的屏线相对较多）
TTL屏要求驱动板输入单或双6位/8位的三基色的TTL电平，所以连接线用得比较多，一般有31扣41扣30软排线+40软排线60扣70扣80扣等，特点线比较多
驱动板：
RTMC7B（新款TTL驱动板支持所有TTL接口协议还可支持TMDS TCON接口屏代替2013 2533 2033等驱动板）
鼎科2033V免程序驱动板
RSDS接口：
单50软排线、双40软排线（50+30）软排线一般为RSDS接口。
驱动板：
MA4B:支持双40 30+50 单50软排线RSDS专用驱动板
TCON接口：Timing Controller（不常用）
现在很多的型号的液晶屏接受的是LVDS信号，而Driver IC收到的是RSDS信号，这中间就是由TCON实现的转换，不少屏是RSDS接口的，是PANEL厂家为了减少PANEL成本，省掉了TCON芯片， 因为目前的很多驱动板IC都可以直接处理RSDS信号了。
TMDS接口（不常用）
是一种类似于LVDS的接口。该接口在液晶发展中属于昙花一现。典型的有三星公司出的LT181E2-131、LT170E2-131、日立的TX38D21V、LG的LP141X1等。
2、常见LVDS屏接口定义讲解
上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面
| Pin |
Symol |
Description |
|
| 1 |
VDD |
Power supply3.3 |
3.3V供电 |
| 2 |
VDD |
Power supply3.3 |
3.3V供电 |
| 3 |
GND |
Ground |
地 |
| 4 |
GND |
Ground |
地 |
| 5 |
RIN0- |
Receiver signal(-) |
一组数据0-（1） |
| 6 |
RIN0+ |
Receiver signal(+) |
一组数据0+（2） |
| 7 |
GND |
Ground |
地 |
| 8 |
RIN1- |
Receiver signal(-) |
一组数据1-（3） |
| 9 |
RIN1+ |
Receiver signal(+) |
一组数据1+（4） |
| 10 |
GND |
Ground |
地 |
| 11 |
RIN2- |
Receiver signal(-) |
一组数据2-（5） |
| 12 |
RIN2+ |
Receiver signal(+) |
一组数据2+（6） |
| 13 |
GND |
Ground |
地 |
| 14 |
CLK |
CLOCK |
一组时钟信号 |
| 15 |
CLK |
CLOCK |
一组时钟信号 |
| 16 |
GND |
Ground |
地 |
| 17 |
NC |
|
空脚 |
| 18 |
NC |
|
空脚 |
| 19 |
GND |
Ground |
地 |
| 20 |
GND |
Ground |
地 |
在屏的接口定义中我们看出液晶屏的供电为3.3V供电出现了RIN单组数据中有0正 0负 1正 1负 2正 2负 单组6条数据线的接口，所以我们说这个就是20针单6位的屏
下面我们在以一个30片插双8位的屏接口定义让大家学习一下（例如：CLAA170EA02）
| Pin No. of used connector |
symbol |
Function |
|
| 1 |
RXO0- |
minus signal of odd channel 0(LVDS) |
第一组数据1 |
| 2 |
RXO0+ |
plus signal of odd channel 0(LVDS) |
第一组数据2 |
| 3 |
RXO1- |
minus signal of odd channel 1(LVDS) |
第一组数据3 |
| 4 |
RXO1+ |
plus signal of odd channel 1(LVDS) |
第一组数据4 |
| 5 |
RXO2- |
minus signal of odd channel 2(LVDS) |
第一组数据5 |
| 6 |
RXO2+ |
plus signal of odd channel 2(LVDS) |
第一组数据6 |
| 7 |
GND |
ground |
地 |
| 8 |
RXOC- |
minus signal of odd clock channel (LVDS) |
第一组时钟信号 |
| 9 |
RXOC+ |
plus signal of odd clock channel (LVDS) |
第一组时钟信号 |
| 10 |
RXO3- |
minus signal of odd channel 3(LVDS) |
第一组数据7 |
| 11 |
RXO3+ |
plus signal of odd channel 3(LVDS) |
第一组数据8 |
| 12 |
RXE0- |
minus signal of even channel 0(LVDS) |
第二组数据1 |
| 13 |
RXE0+ |
plus signal of even channel 0(LVDS) |
第二组数据2 |
| 14 |
GND |
ground |
地 |
| 15 |
RXE1- |
minus signal of even channel 1(LVDS) |
第二组数据3 |
| 16 |
RXE1+ |
plus signal of even channel 1(LVDS) |
第二组数据4 |
| 17 |
GND |
ground |
地 |
| 18 |
RXE2- |
minus signal of even channel 2(LVDS) |
第二组数据5 |
| 19 |
RXE2+ |
plus signal of even channel 2(LVDS) |
第二组数据6 |
| 20 |
RXEC- |
minus signal of even clock channel (LVDS) |
第二组时钟信号 |
| 21 |
RXEC+ |
plus signal of even clock channel (LVDS) |
第二组时钟信号 |
| 22 |
RXE3- |
minus signal of even channel 3(LVDS) |
第二组数据7 |
| 23 |
RXE3+ |
plus signal of even channel 3(LVDS) |
第二组数据8 |
| 24 |
GND |
ground |
地 |
| 25 |
NC |
NC |
空 |
| 26 |
NC |
Test pin |
空 |
| 27 |
NC |
NC |
空 |
| 28 |
VCC |
Power supply input voltage(5.0 V) |
供电5V |
| 29 |
VCC |
Power supply input voltage(5.0 V) |
供电5V |
| 30 |
VCC |
Power supply input voltage(5.0 V) |
供电5V |
这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
3、常见的LVDS接口定义
20PIN单6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）
20PIN双6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+
19：CLK1- 20：CLK1+
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）
20PIN单8定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）
30PIN双8定义：
1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-
28：CLK2+ 29：RB3- 30：RB3+
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）
一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。这只是常见屏是这样规律，而不是所有的都是这样。
4、常见TTL的屏接口定义
列：这是一个常见的41扣TTL的屏接口来看看与LVDS的屏有什么区别（屏型号为M121-53DS 41扣单六位TTL屏）
| Pin# |
Signal Name |
|
| 1 |
GND |
地 |
| 2 |
-DTCLK |
时钟 |
| 3 |
GND |
地 |
| 4 |
HSYNC |
行信号 |
| 5 |
VSYNC |
场信号 |
| 6 |
GND |
地 |
| 7 |
GND |
地 |
| 8 |
GND |
地 |
| 9 |
+RED0 |
单组红数据1 |
| 10 |
+RED1 |
单组红数据2 |
| 11 |
+RED2 |
单组红数据3 |
| 12 |
GND |
地 |
| 13 |
+RED3 |
单组红数据4 |
| 14 |
+RED4 |
单组红数据5 |
| 15 |
+RED5 |
单组红数据6 |
| 16 |
GND |
地 |
| 17 |
GND |
地 |
| 18 |
GND |
地 |
| 19 |
+GREEN0 |
单组绿数据1 |
| 20 |
+GREEN1 |
单组绿数据2 |
| 21 |
+GREEN2 |
单组绿数据3 |
| 22 |
GND |
地 |
| 23 |
+GREEN3 |
单组绿数据4 |
| 24 |
+GREEN4 |
单组绿数据5 |
| 25 |
+GREEN5 |
单组绿数据6 |
| 26 |
GND |
地 |
| 27 |
GND |
地 |
| 28 |
GND |
地 |
| 29 |
+BLUE0 |
单组蓝数据1 |
| 30 |
+BLUE1 |
单组蓝数据2 |
| 31 |
+BLUE2 |
单组蓝数据3 |
| 32 |
GND |
地 |
| 33 |
+BLUE3 |
单组蓝数据4 |
| 34 |
+BLUE4 |
单组蓝数据5 |
| 35 |
+BLUE5 |
单组蓝数据6 |
| 36 |
GND |
地 |
| 37 |
+DSPTMG |
|
| 38 |
Reserved |
|
| 39 |
VDD (+3.3V) |
屏供电 |
| 40 |
VDD (+3.3V) |
屏供电 |
| 41 |
Reserved |
|
知识点：TTL接口的屏线明显比LVDS的屏线多 常见31 扣 41 扣30+50 60扣70扣80扣TTL的屏也有单组数据 和双组数据之分 以此类推就可以了
5、常见TTL屏线
D6T（单6位TTL）：31扣针，41扣针。对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。主要为台式机的14寸，15寸液晶屏。
S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）
三、修液晶的点屏步骤
1、查型号，DATASHEET
确定屏工作电压、分辨率、接口类型
2、做驱屏线。
做驱屏线是一个十分重要的工作，在配屏中占有重要的比重。如果有DATASHEET，可按说明做。
LVDS接口可以用万用表测。先找出地线，然后是电源(电源是和保险丝连一起的)，再就是信号线，LVDS的信号线是成对的，每对线之间的电阻是100欧姆，一般来说是-、+、GND。
TTL的线比较复杂，要注意是分清高位(MSB)与低位(LSB)，从高位往低位接。如：R0~R5(LSB~MSB)、应该接到板上的R2~R7。
3、写程序
4、升级程序
5、搭建配屏环境
把所要用的东西都连接上（电源除外），然后测试各种线的连接是否正常。
（1）电压跳线是否正常
（2）检查驱屏线的各个引脚是否连接正确
（3）各种接口连接是否正确
（4）屏的外壳是否跟板上的地接在一起
（5）电源是否跟地短路
（6）各种接口的GND是否正常接地
6、上电，检查输出
工作正常的情况下，如果没有输入信号，屏上背光亮，且会显示无信号的提示。否则工作不正常，常见故障及处理方法：
（1）屏幕亮1、2秒会会熄灭。这可能属于INVERTER自动保护。重新插一次，看接触是否正常，如果还没解决的话，换一个试试。
（2）白屏。这属于信号输入方面的问题，解决方法如下：
检查驱屏线连接是否正确
检查屏里面的保险丝是否正常，如果保险丝已断的话，屏是不能正常处理信号的
检查程序里定义的接口是否正确，如单口定义成双口
（3）背光不亮，这是INVERTER问题
检查INVERTER是否工作正常
（4）按键板工作不正常
检查程序里的按键板定义
检查按键板连接是否连接正确
检查背光控制线Vl-on是否连接正确
