一、液晶显示其本工作原理
二、液晶屏分辨率
什么是XGA,SXGA,UXGA,UWXGA,WXGA？ 通常区分这几种名词的重要技术指标是液晶屏(TFT LCD)的分辨率. 一般分辨率为1024*768或800*600的液晶屏被称为XGA, 分辨率为1280*1024的液晶屏被称为SXGA, 分辨率为1600*1200的液晶屏被称为UXGA, 分辨率为1024*480或1280*600的液晶屏被称为UWXGA 分辨率为1024*512的液晶屏被称为WXGA 。
三、液晶屏电路组成
液晶屏电路主要分为：
1、屏电源处理电路：负责处理各元器件（芯片、TAB及各晶体管）所需电压，这部分主要由一个或多个DC-DC电源管理芯片来处理。屏供电主要有12V、5V、3.3V这三种，DC-DC转换器是负责将这些电压变成高电压及低电压，来满足电路所需。
2、信号处理电路：负责将模拟信转成数字信号，或将数字信号转成数字信号，液晶屏信号处理电路一般由主IC组成，它将驱动板（AD）送来信号经过处理之后，真接送到TAB或COG，来驱动液晶屏显示（液晶屏显示还要靠背光发亮）。
3、色彩调整电路：这个又称阶梯电压电路，它的液晶屏电路会很重要，但它的故障不高，人为损坏比较多。
4、软件电路：这由一个储存器来完成如：24C08，这个元件功能就跟彩电那个储存器差不多功能，它要跟CPU一起工作，就是数据交换。它的故障不高，但不要忽视这个元器件，当你修来修去都修不好的情况，不妨换一下这个元件，后面会说到这个元件替换与修复。

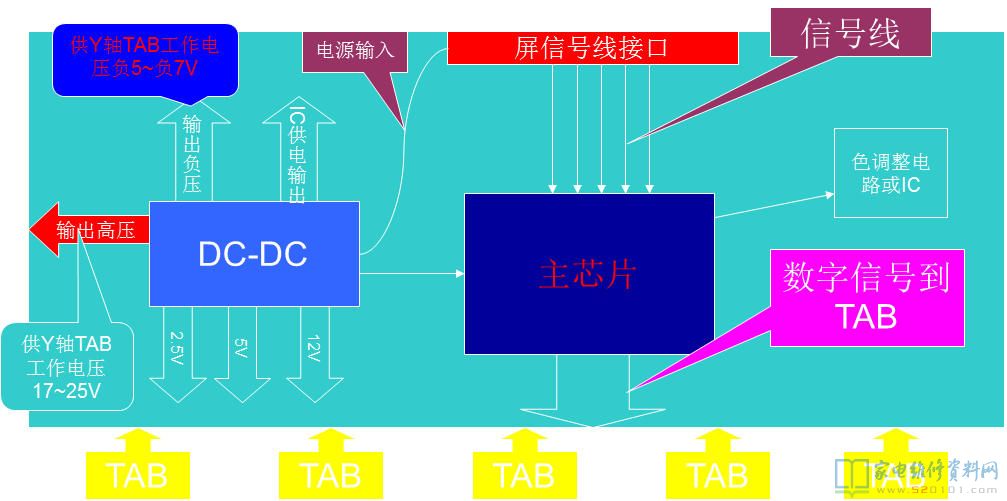

四、电路板简单组成示意图

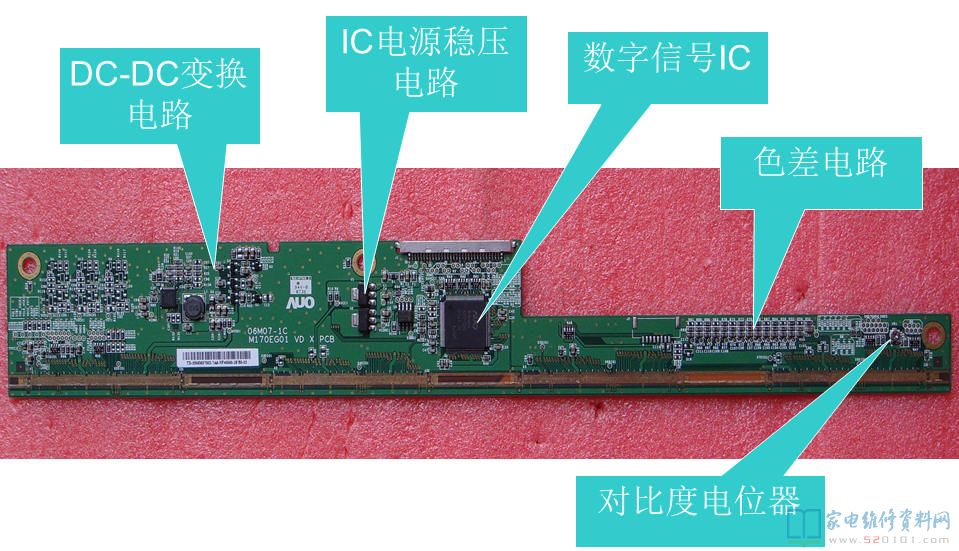

五、电路板图片示意图

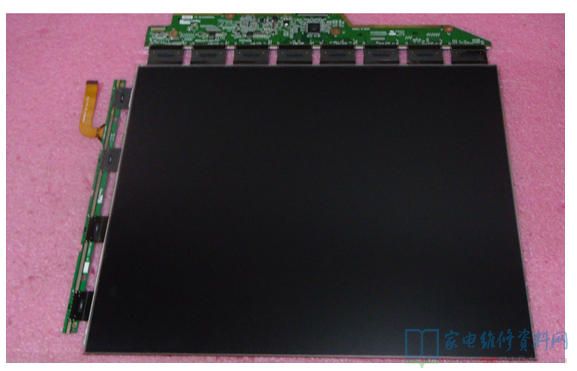

六、单玻璃液晶
七、液晶屏LVDS,TTL,RSDS接口
（1） TTL屏接口样式：
D6T（单6位TTL）：31扣针，41扣针。对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式 机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见
S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）
2）LVDS屏接口样式：
D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）
D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）
S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）
S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）
（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。主要为台式机（15寸，17寸）液晶屏。
八、常规LVDS接口液晶屏定义
20PIN单6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空
每组信号线之间电阻为（数字表120欧左右）
20PIN双6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+
19：CLK1- 20：CLK1+
每组信号线之间电阻为（数字表120欧左右）
20PIN单8定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+
每组信号线之间电阻为（数字表120欧左右）
30PIN单6定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空
每组信号线之间电阻为（数字表120欧左右）
30PIN单8定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空
每组信号线之间电阻为（数字表120欧左右）
30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+
每组信号线之间电阻为（数字表120欧左右）
30PIN双8定义：
1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+
每组信号线之间电阻为（数字表120欧左右）
一般14PIN、20PIN、30PIN为LVDS接口。
九、白屏黑屏的故障维修
故障分析:
DC-DC电源部分损坏，TAB或COG短路，主芯片损坏，线路断路。
判断方法：供电保险是否完好，DC-DC电路没有升压输出；示波器检查，信号处理IC是否有信号输出。
十、液晶屏显示条件
1、供电电压：一般屏所需供电电压一般为3.3V、5V、12V。在液晶屏里面，一般笔记本屏也称薄屏，它的电压一般为3.3V；15至19寸中厚屏所用电压一般为5V，部分LG19寸以上电压为12V，所有特殊的屏电压参考其规格书。
2、屏线路板电路电压：经过DC-DC电源电路处理之后一般产生几组电压：A、18~26V的高压，（此电压丢失表现故障多数为：显示不清楚，反应慢，拖影等,用测试软件测试时图像有反应）B、9~13V的标准电压，此电压提供X轴TAB工作电压；此电压丢失造成没有显示及花屏；C、5V及3.3V;负5~7V（此电压丢失会造成花屏，用测试软件测试时图像有反应，而且信号反应很快）。其中在线路英文标称VGL为负压；VGH为高压。
3、信号：主要由板上主IC产生。可用示波器检测。
