CRT电视机的消磁电路原理

摘要：

彩色显像管内外的许多铁质部件在使用过程中，往往会被磁化而产生杂散磁场，这些磁场影响电视机的正常工作，会使电视机的色彩变的很难看；如下图所示。 电视机自动消磁

彩色显像管内外的许多铁质部件在使用过程中，往往会被磁化而产生杂散磁场，这些磁场影响电视机的正常工作，会使电视机的色彩变的很难看；如下图所示。

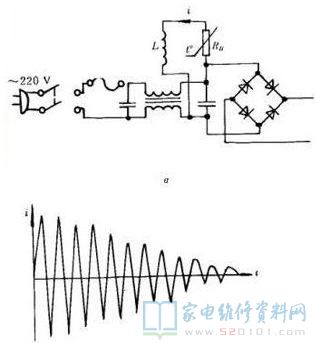

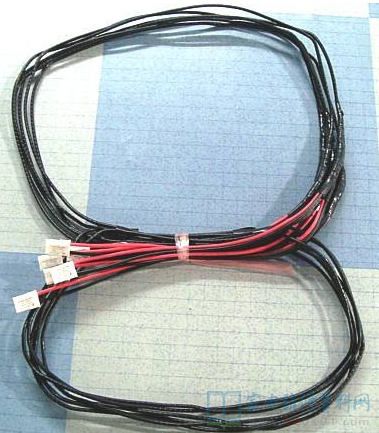

电视机自动消磁电路主要元件是消磁电阻和消磁线圈，两个元件串联后接于电视电源总开关之后的220V交流上，消磁线圈套在彩色显像管外。

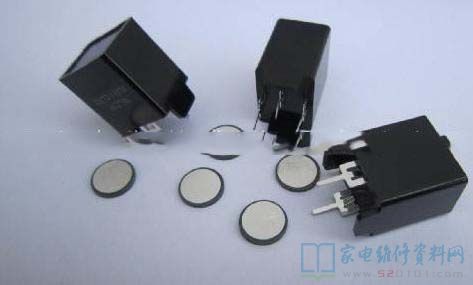

消磁电阻是正系数热敏电阻，常温阻值小（约十至三十欧姆）

打开电源后，因为消磁电阻阻值小，消磁线圈中有强大的交流电流通过,产生强大的交变磁场，消磁电阻也因通过电流而发热，阻值增大最后近似开路，线圈的交变磁场由强变弱，完成消磁，过程约三四秒。
