目前液晶电视的销量和社会保有量非常大，而液晶电视中的背光灯高压驱动电路是极易发生故障的部位，又因为介绍背光驱动电路的维修资料很少，造成维修难度较大，一般都是通过更换同型号板解决，既费时又费力。该电路类似于CRT电视机中的行扫描电路工作在高电压大电流状态，其故障率不低于行扫描电路。在此简要介绍一下背光板的维修方法。
一、逆变器的正常工作条件
1、供电（12V/24V）
2、要有良好的接地。
3、控制信号BKLON（通常为高电位）
4、背光亮度控制ADJ（0-3.3V、0-5V）
二、逆变器都有完善的保护电路
1、过压保护
2、过流保护
3、开灯保护
我们在看到开机背光灯量一下后就熄灭，一般是由于上述保护电路中的任一电路动作导致的。

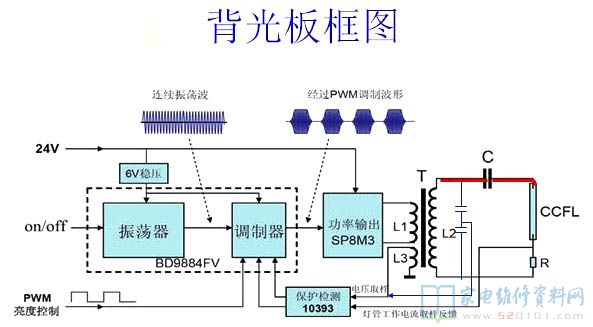

三、背光板电路方框图
四、背光板损坏后的常见几种故障
1、瞬间亮后马上黑屏：该问题主要为背光板反馈电路导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其他的驱动电路和输出电路任何零件不良均会导致该问题，该现象是液晶电视背光板不良的常见之现象。维修时最要的方法是：
（1）、短接法
一般情况下，脉宽调制IC中有一个脚是控制或者强制输出的，对地短路该脚或者断开使其不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：如此时故障部位还未找到，因此短路时间过久可能会导致一些意想不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！
（2）、对比测试法
液晶电视机灯管均采用为4只以上，多数厂家在设计时左右灯管均采用双路输出，即的呢骨干对应相同的电路，此时，两个电路就可以采用对比测试法，以判断故障的部位。有时是一款背光板分为左右面，在不明情况下，最好不要乱短路IC各脚，否则肯那个会出现意想不到的后果，很可能烧毁驱动MOSFET。
2、通电后背光瞬间不能点亮：此问题主要为背光板不产生高压所致，如12V、24V电源没有或电压不正常、控制电压为加入、接地不正常、IC无震荡、无输出、自激振荡电路产生不良等均会出现该现象！维修时先从供电和开关信号入手检查，若保险电阻烧断，不要急于更换，要检查保险电阻的一端有无短路，多位去东莞击穿损坏，或升压变压器漏电短路等。
3、亮度偏暗升压板上的亮度控制线路不正常：12C、24V偏低、IC输出便低、高压电路不正常等均会导致该问题，部分可能伴随着加热几十秒后保护，产生无显示！
4、干扰主要有水波纹干扰、画面抖动、跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路问题。
以上几点是背光驱动板产生的问题的几个主要现象，对于背光板产生的不良，我们不妨把他这样比作灯管，就是相当于我们经常所见的日光灯管（当然，其电压要比日光灯高的多，粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围着该状况去修，可能会容易一点。

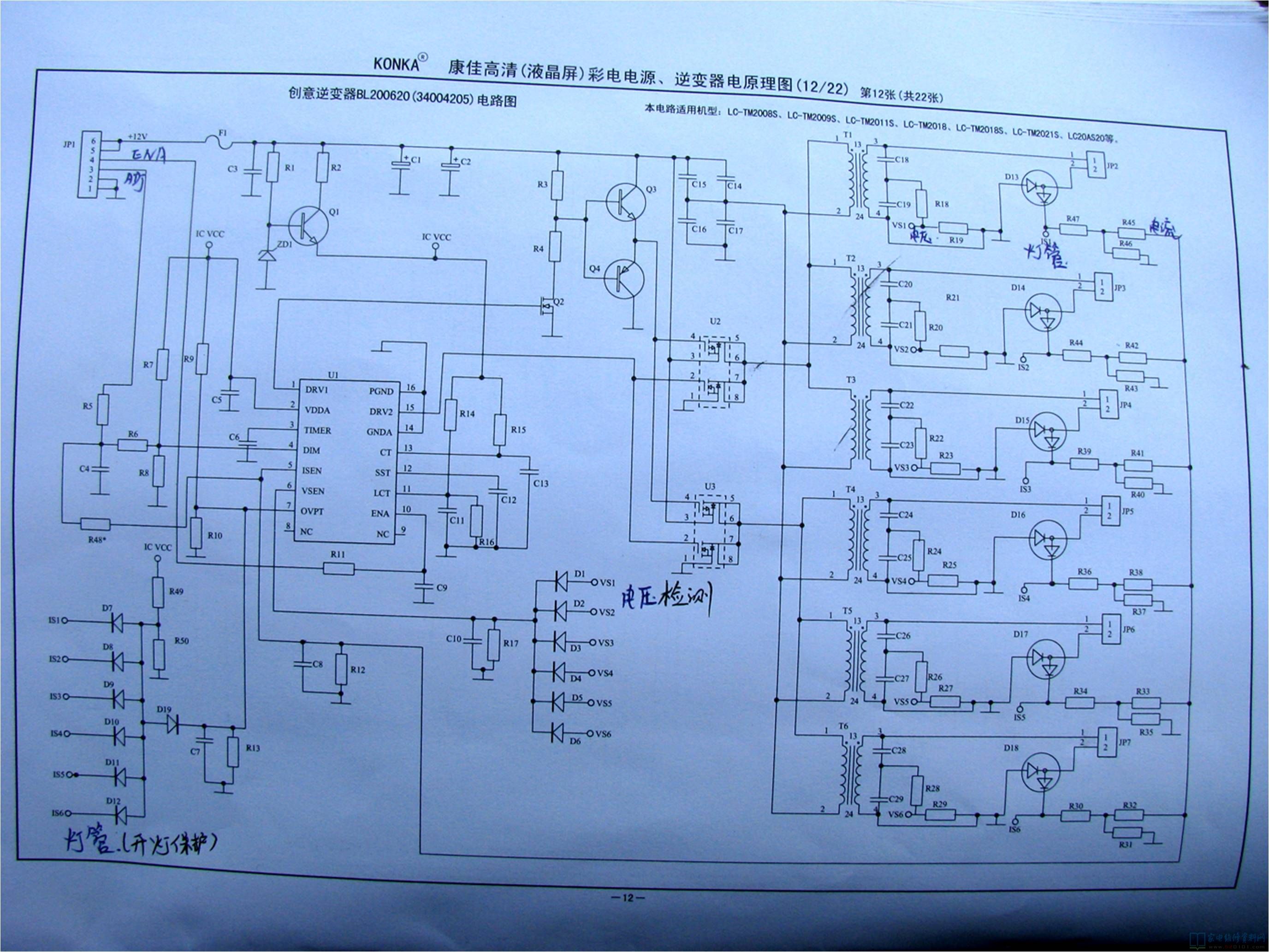

五、康佳液晶高清电视逆变器电路原理图
