逻辑板也叫屏驱动板，中心控制板，TCON板；逻辑板的作用是把数字板送来的LVDS图像数据输入信号（输入信号包含RGB数据信号、时钟信号、控制信号三类信号）通过逻辑板处理后，转换成能驱动液晶屏的LVDS信号，再直接送往液晶屏的LVDS接收芯片。通过处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号，行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。驱动液晶屏显示图像。逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位)的专用模块FLASH即使厂家也无法改变。

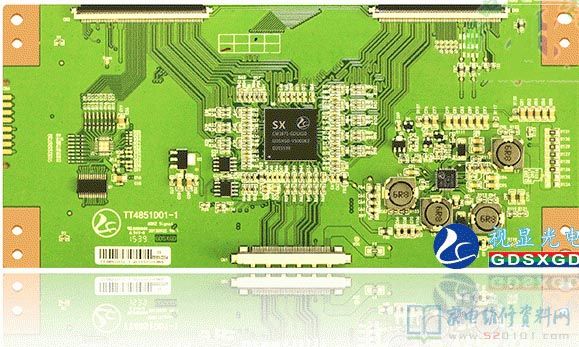

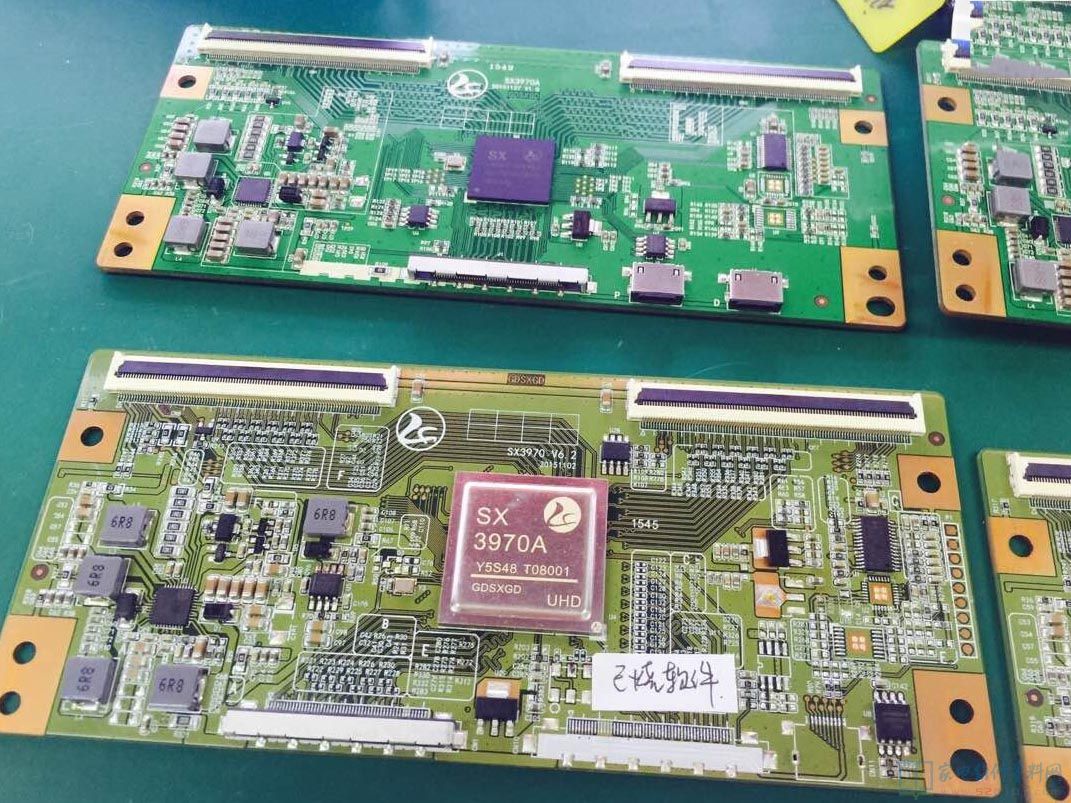

逻辑板实物图如下

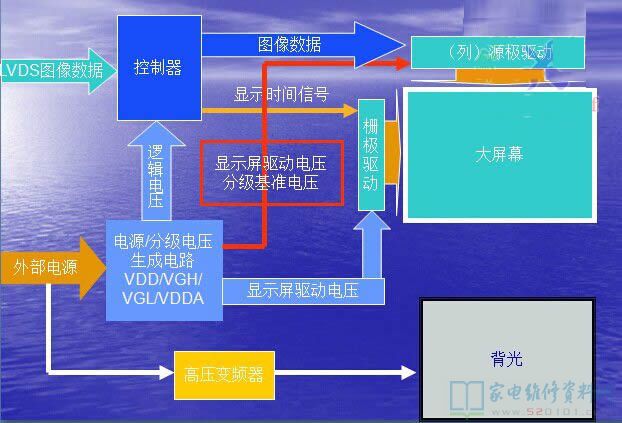

逻辑板在显示器中的功能示意图

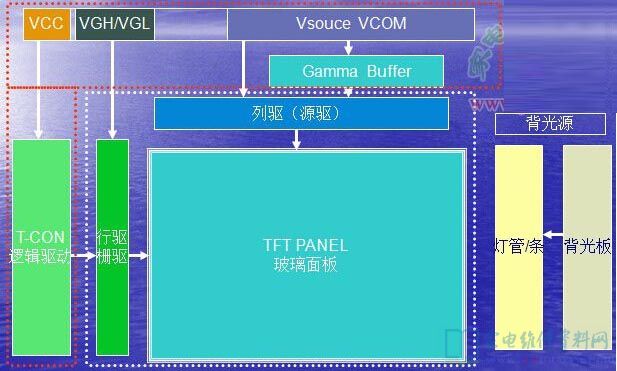

逻辑板构架图
逻辑板的供电:
不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供。
逻辑板的电压
液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，
1、VGH(VON): 是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF): 是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;
3、VgoffL: ,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CS ON GATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;
有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。
VDDG,VEEG为二阶驱动的GATE的开关电平。
5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压，作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。
逻辑板电压图
逻辑板输入输出接口：
目前国内主流逻辑板厂商视显光电支持的输出接口有：USI-T、EPI、CMPI（P2P接口），MINI-LVDS、RSDS TTL（传统接口），输入接口：LVDS、V-BY-ONE、dp1.2a、HDMI2.0。
逻辑板支持的输入视频格式：
FHD@50、FHD@60、FHD@120、UHD@50、UHD@60
逻辑板中的软件：
1、视显液晶显示主板测试系统，2、视显液晶显示拼接控制系统，3、视显液晶显示背光控制系统，4、视显液晶显示驱动程序系统，5、视显数字变频器算法软件，6、视显FULL HD 液晶屏驱动软件7、视显光电4K四色高清成像算法软件。
逻辑板造成的故障现像有：
黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗。
单纯的看电路是不能从LVDS发送芯片发出的输出信号TXOUT-、TXOUT+看出内部包含的哪些数据信号，以及这些数据是怎么样排列的，因为不同厂家生产的LVDS发送芯片，其输出数据排列方式是不同的，因此逻辑板上的LVDS发送芯片输出格式必须要与液晶面板的接收格式相同，否则就不配备，所以我们在点屏时一定要考虑这个问题，这也是必须要建立的重要资料。
逻辑板使用维修方法
1．电阻检测法
在逻辑板不通电的情况下进行检测，主要检查逻辑板上的保险电阻是否开路，逻辑板上相关集成电路的电源脚和地间是否击穿，逻辑板上的三极管是否漏电或不良。
2．对照法
因上游厂家对屏上组件资料进行控制，目前没有多少逻辑板电路图可参考。实修时，可拿一块同型号好的逻辑板与坏逻辑板进行对比测试。这样既可获得一手维修资料，也有助于查找故障元件。
3．上电测试法
上电测试主要检测以下关键点：
(1)检查上屏电压是否正常（不同型号屏的上屏电压存在差异，上屏电压主要有5V或12V两种）。
(2)检查逻辑板上DC/DC转换电路产生的3.3V、2.5V或1.8V供电是否正常（不同屏厂家的标注不相同，如AUT420HW04屏逻辑板上3.3V用“V3D3”标注）。
(3)检查逻辑板上DC/DC转换电路产生的VDA电压是否正常，该电压通常在15.8V左右。
注意：不同屏厂家的标注不相同，电压也有些差异，如AUT420HW04屏逻辑板上用AVDD标注，电压为15.81V。
故障维修实例
C07逻辑板
机型:TLM40V68P
机芯:液晶LCD-MST6M68FQ
故障现象:白屏
分析检修:开机检查发现整机启动正常,但是屏亮起的时间较长,且亮起后呈现白屏,伴音及整机其他功能均正常,因此将故障确定在逻辑板上。
首先检测逻辑板各路供电,发现VGHP检测点无电压,而正常时此检测点应有19.5V电压，再测其它几个检测点电压正常，取下逻辑板,测VGHP电压输出端对地电阻为0欧,显然这个问题就是因无VGHP电压引起，当取下滤波电容CP19时,复测VGHP输出端对地电阻恢复正常，将逻辑板装回原机,开机故障依然如故，再测仍无VGHP电压,往前再测UP1第10脚有正常的直流2.25V和交流5V输出,VAA检测点也有正常的13V电压，由此确定无VGHP电压是因DP5开路所致,直接更换后后开机检测VGHP电压有正常的19.5V电压输出,整机恢复正常。
分析该故障形成是因为VGHP电压是为gate级提供的高电位,也就是打开gate级的电压，当液晶LCD屏失去该电压时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障。
逻辑板主要是由格式变换器和DC/DC变换器这两部分电路组成的。由以上这两个故障实例的分析检修过程，我们可以看出逻辑板的大多数故障均出在DC/DC变换电路。
逻辑板维修总结（检修思路）
一、外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；
二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；
三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；
四、测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；
五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良

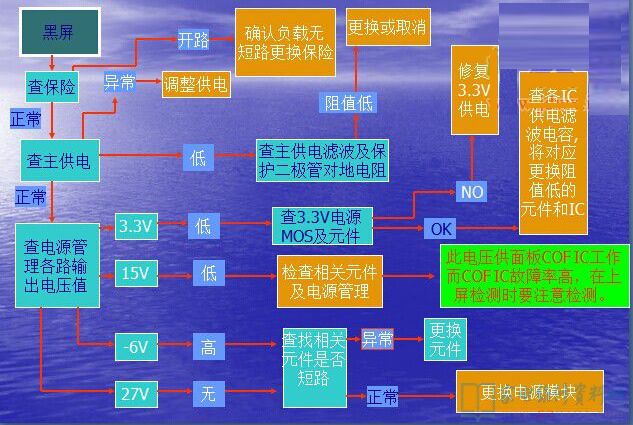

维修思路图

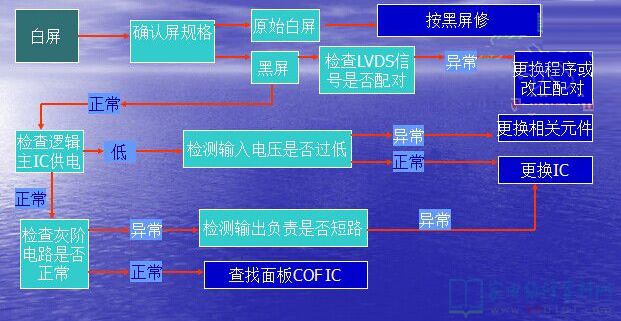

维修思路图2
