国产 TA 二片机芯是指采用日本东芝公司开发生产的 TA7680AP 和 TA7698AP，二片新 型大规模集成电路来担任整机的小信号处理任务的 21 英寸平面直角遥控彩色电视机机芯。 其中 TA7680AP 有 24 只引出脚，为双列直插塑封结构，它与外围元器件共同构成了图像中 频和伴音小信号电路；TA7698AP 有 42 只引出脚，为双列直插塑封结构。它与外围元器件 一起构成了色度解码、亮度和行、场扫描等小信号电路。采用 TA 二片机芯的平面直角遥控 彩色电视机占据国产 21 英寸系列的“半壁河山”。
该机芯的遥控系统有三菱、东芝和飞利浦三大类型。其中采用三菱系统的典型机型有金
星 C542，飞跃 54C2T21－1、飞跃 54C2T－2，凯歌 4C5401－1，菊花 FS531A、2S53B，上
海 2754－5A，北京 8343、8316－2，福日 HFC－2122、HFC－2125，三元 54STC－3，黄河
HC54FS－I，海燕 C554F－3R，莺歌 C53－2RC，康佳 KK－T953P，乐华 TC541-2PD，天
鹅 CS54S－1，长风 CFC54－3FR1、CTC54－7FR，长虹 DKJ5382，乐华 TC541－2PD／IA(R)， 西湖 54CD6，飞鹿 54C－2、飞鹿 54C2，赣新 KG－5401，山茶 SC－C54ET，韶峰 SFC54
－1，赛格 5410PDH 及南声 EJ－5401，沈阳 SDCT54－2 等；采用东芝 CTS－130 系统的典 型机型有：三健 NC－T953FSI, 长城 C532, 虹美 C5482、C5459，红岩 SC－5T1，长虹 2166， 康佳 KK－953TFSI、KK－T95PI、T953P、KK-7920D、KK－T9202，菊花 FS532A，星海
53CJ2T，快乐 HC 一 2104R，华日 C54J 一 2，南宝 NCFS54－AR 及山茶 SCC54A，飞燕 DUC54
－C1, 东宝 C－541DR, 金鹊 53EC2T 等；采用飞浦利 CTV－320S 遥控系统的有：如意 SGC
－5303C，SGC－5403C 及莺歌 C53－3RC 等，采用松下 MN1482JTB 遥控系统典型机型有： 胜美 7696 及上海 E656－2A 等。
该机芯主开关电源电路有采用分立元件组成的开关稳压电源，也有采用电源厚膜块组成
的开关稳压电源，各机型的实际电源电路差别较大。鉴于这一实际情况，本节拟重点介绍其 主开关电源电路的结构特点及检修技法，为方便读者查阅又节约篇幅避免重复，在具体解析 电路时, 将电源电路的结构特点相同者进行归类合并。对于其遥控电源及开／关电源电路的 结构特点，请看本章第一节(三菱遥控系统)、第二节(松下和东芝遥控系统)及第四节(飞利浦 遥控系统)。
一、北京 8316、华日 C54J 一 2、南声 E5401、菊花 FS541A、飞鹿 54C2 等系列彩
电主开关电源电路解析及故障检修
(一) 电源电路结构特性及电源电路组成与工作过程
北京 8316－2、华日 C54－2、南声 E54J－2,菊花 FS541A 及飞鹿 54C2、54C 等 21 英寸 平面直角遥控彩色电视机的主开关电源电路完全相同, 采用 HM8951A／B 或 HM8952A／B
系列厚膜块为元件。具体表现电路见图 7 － 16 所示 ( 以北京 8316 型为 例 ) 。

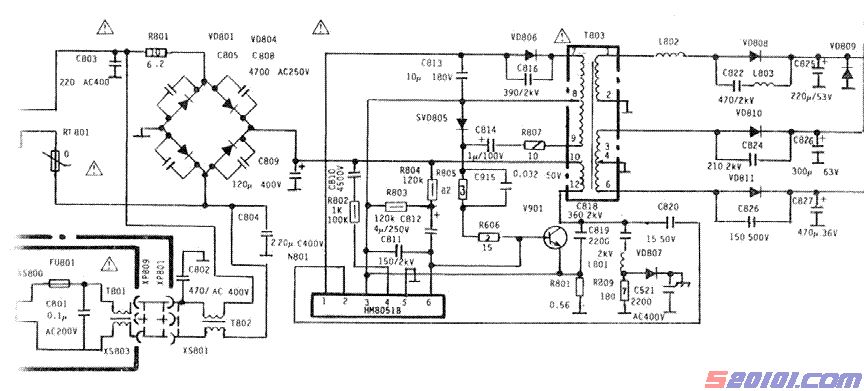

图 7－16 北京 8316 系列彩电的主开关电源电路
如图， 它采 用自激 式并 联型开 关稳 压电源 ，整 个电路 由电 源厚膜块 HM8951A ／
B(HM8952A／B)及开关变压器等组成，不需行频同步，能独立工作。其具体工作过程如下：[Page]
1.开关振荡过程
当接通电源并按下电源开关 S801 后, 220V 交流电压经 VD801～VD804 桥式整流、C809 滤波得到约 300V 的直流电压。一路经开关变压器 T803 的(10)～(11)绕组加到开关管 V801 的集电极；另一路经 R804、C812 加至 V801 的基极, 在开机瞬间给开关管 V801 提供基极启 动电压，于是开关管获得启动电压而导通, 集电极有电流通过，T803 的(10)～(12)绕组产生
(10)正(12)负的感应电压耦台给次级，次级的(8)～(9)绕组又把(9)正(8)负的感应电压经 R807、 C814、R805、C815、R806 正反馈到开关管 V801 的基极，使开关管基极电流增大，集电极 电流进一步增大，这时 T803 各绕组感应电压进一步加强，正反馈到开关管基极的感应电压 进一步加强。这样，由于正反馈的作用，开关管 V801 很快进入饱和导通。开关管一旦饱和 导通, 基极电流失去对集电极电流的控制能力。开关管集电极电流保持最大不变。此时，T803 各绕组的感应电压下降，正反馈到开关管基极的电压下降，C814 经 R807、T803 的绕组(9)～
(8)、VD805 形成回路放电，使开关管基极电压更下降，脱离饱和状态进入放大状态。这时， 开关管集电极电流瞬间大大减少、T803 各绕组得到很强的反向感应电压。T803 的绕组(8)～
(9)的感应电压极性为(8)正(9)负，这一反向感应电压使开关管反偏截止, 同时 C814 充电。其 充电途径为：T803 的绕组(8)的正电压经 VD805 对 C814 充电。开关管截止后，T803 各绕组 的感应电压消失，C814 充得的电能又以 R805、R806、开关管 V801 的发射结、T803 的绕 组(8)～(9)、R807 形成的回路放电, 由于 C814 的放电回路经过开关管 V801 的发射结，使开 关管获得偏流重新导通，并重复上述现象。这样，周而复始地形成自激振荡, T803 次级得到 脉冲电压经整流滤波后送给各负载。
2．稳压控制过程
该电源电路的稳压控制采用的是脉频控制，根据取样电压的变化控制开关管的开关频率 达到稳压的目的。其控制电路由 HM8951B 的内部电路厚膜块担任，其控制过程如下：
当输出电压升高时，T803 的(7)～(8)绕组的感应电压升高，经 VD806 整流、C813 滤波 提供给 HM8951B 的(3)、(4)脚的取样电压升高, HM8951B 内取样比较电路取出误差电压经 放大后加到控制管的基极，使开关管的开关频率下降，输出电压下降，达到稳压的目的。
当输出电压下降时, 控制过程与以上相反。
3． 自动保护电路的工作过程 该电源电路中设有过流和过压两种保护功能，它们的具体保护过程是：
(1)过流保护过程
过流保护电路由 R808 及 HM8951B 的(3)、(5)脚内部的过流保护电路组成。当负载电流 增大时，开关管 V901 的电流增大，R808 上的压降增大。当 R808 上的电压超过 0.7V 时， HM8951B 内保护电路动作, 使开关管基极对地短路，电源停止输出, 起到过流保护作用。
(2)过压保护过程
过压保护由稳压 VD809 担任。当输出的 118V 电压过高时(如负载不工作)，VD809 击穿 短路，T803 次级短路，电源停止工作，起到过压保护作用。
(二) 典型故障的检修流程及贵重易损件的修理与替代
1.检修流程
北京 8316、华日 C54J－2、南声 E5401、菊花 FS532A 及飞鹿 54C2 与 54C 等 21 英寸 遥控彩色电视机电源电路的故障，主要有整机无光栅、无图像、无伴音。具体故障特点及检 修技法如下：[Page]
(1)保险管 FU801 熔断
对此，需采用静态电阻法, 首先检查开关管 V901 集电极与发射极是否击穿。若良好， 说明故障在整流滤波电路, 应检查 C801～C809、VD801～VD804、消磁电阻。一般故障是 上述元件有击穿或消磁电阻损坏。如果开关管已击穿，可能是开关管质量不好或过流损坏。 更换后如输出电压低，一般是负载有过流现象。如果更换后试机再次击穿，应检查 VD806、 HM8951B。
(2)FU801 完好，但+B 为零
对此, 采用动态电压法，通电测开关管集电极电压有无 300V 电压，若无 300V, 则测电
容 C809 两端电压 300V；若 C809 两端有 300V 电压，则是开关变压器的(10)～(12)绕组断或 其脚虚焊；若 C809 两端无 300V 电压, 则是整流以前电路有断路, 如 R801、电源线、开关 等有断路现象。如果开关管集电极有 300V，电路又起动频繁，一般是负载短路引起。如果 电源不起动应检查 R804、C814、C812、R807、R806、R805, 这些元件如无损坏，应检查开 关管 V901、R808 及 HM8951B、VD805。
(3)输出电压偏低
对于该电源电路来说输出电压偏低有两种可能：一是负载过重；二是电源电路本身有故 障，对此可先测负载电流予以确诊。如果是负载电路的故障，一般是行输出电路有短路故障 造成的，通常原因有行输出变压器局部短路、偏转电路漏电、短路等。如果是电源本身故障， 应检查 C813、VD806、VD805、C814、R807、R806、R805 及 HM8951B 等。
(4)无光无声，机内发出“吱吱”叫声 有“吱吱”声，说明电源还在工作。造成这种故障有两种可能：一是负载过重或有短路
之处, 使保护电路动作引起；二是电源本身开关频率太低造成。可先断开负载接上假负载， 如果电路中“吱”声消失，且电压恢复正常．则是负载故障。如果断开负载后还有“吱”叫 声，则是电源电路本身有故障，应检查 VD806、R807、C814、R806、R805、R808、HM8951B、 C825～C827、CD808～VD811 及 VD805 等。

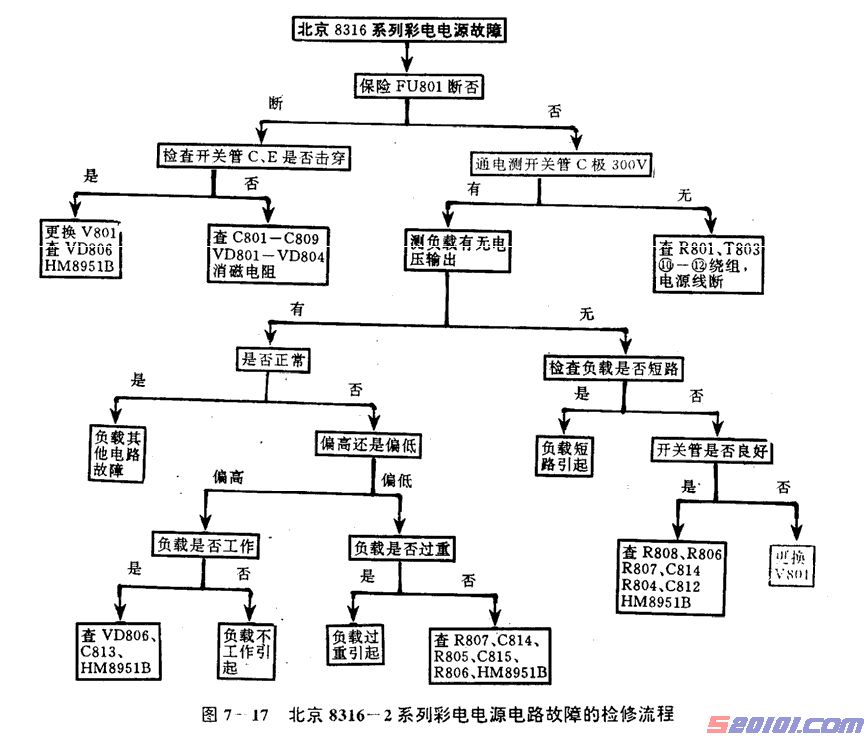

以上具体检修时, 可按图 7—17 所示的流程进行行。
2．厚膜块 HM8951 的修理与替代

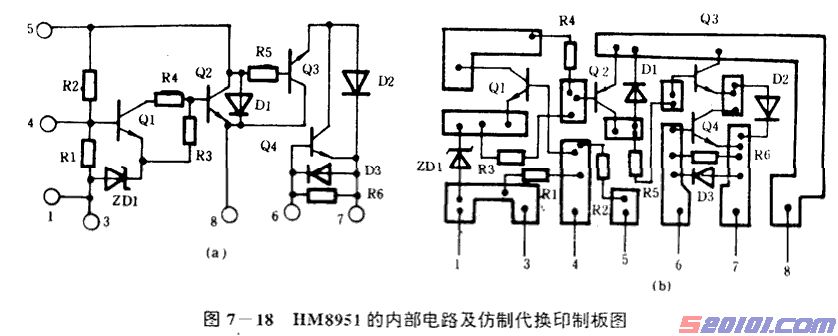

电源厚膜块 HM8951 的内部电路见图 7—18(a)所示。它采用单排直插式 8 引脚封装，其 中(1)脚、(3)脚为基准比较电压输入端：(2)脚为空脚，(4)脚、(5)脚为误差电压检测端; (6)脚 为反馈脉冲输入端；(7)脚为接地端; (8)脚为开关脉冲输出端。在实际维修中，可以直接代换 HM8951 厚膜块的代换件有：HM8801、HM8801G、MM8901、HM8901A、HM8901B、HM8951B
及 HM8916 等。

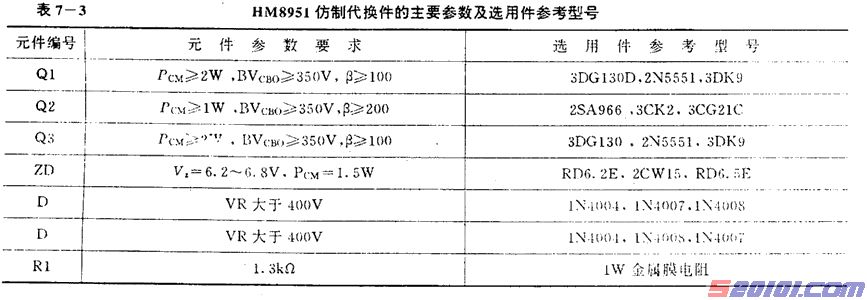

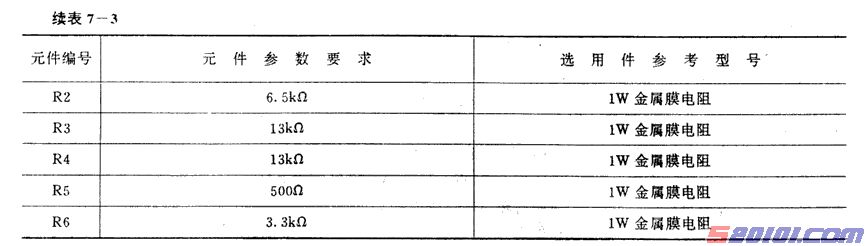

若无上述代换件, 则可采用分立元件进行仿制代换, 其仿制印制板图见 7 一 18(b)。其中 各代换件的参数要求及选用件的参考型号见表 7—3 所列。
调试时，先断开开关变压器 T803 次级的三路负载，选用一 500Ω／50W 线绕电阻作假负
载，并接在 C823 两端；同时将万用电表置直流 250V 档，并接在 C823 两端，然后通电试 机，适当调整图 7 一 18(a)中的 R2 的阻值，使 C823 两端维持正常的 115V 电压。再拆开假 负载，恢复负载即可。
3．确诊故障的关键数据
厚膜块 HM8951 的实测数据。

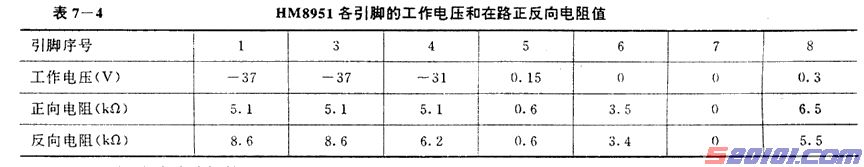

电源厚膜块 HM8951 正常工作时，各引脚的工作电压和在路正反向电阻值见表 7—4 所 列(采用 MF10 万用表在北京 8316 机上测得)。
该机芯的遥控系统有三菱、东芝和飞利浦三大类型。其中采用三菱系统的典型机型有金
星 C542，飞跃 54C2T21－1、飞跃 54C2T－2，凯歌 4C5401－1，菊花 FS531A、2S53B，上
海 2754－5A，北京 8343、8316－2，福日 HFC－2122、HFC－2125，三元 54STC－3，黄河
HC54FS－I，海燕 C554F－3R，莺歌 C53－2RC，康佳 KK－T953P，乐华 TC541-2PD，天
鹅 CS54S－1，长风 CFC54－3FR1、CTC54－7FR，长虹 DKJ5382，乐华 TC541－2PD／IA(R)， 西湖 54CD6，飞鹿 54C－2、飞鹿 54C2，赣新 KG－5401，山茶 SC－C54ET，韶峰 SFC54
－1，赛格 5410PDH 及南声 EJ－5401，沈阳 SDCT54－2 等；采用东芝 CTS－130 系统的典 型机型有：三健 NC－T953FSI, 长城 C532, 虹美 C5482、C5459，红岩 SC－5T1，长虹 2166， 康佳 KK－953TFSI、KK－T95PI、T953P、KK-7920D、KK－T9202，菊花 FS532A，星海
53CJ2T，快乐 HC 一 2104R，华日 C54J 一 2，南宝 NCFS54－AR 及山茶 SCC54A，飞燕 DUC54
－C1, 东宝 C－541DR, 金鹊 53EC2T 等；采用飞浦利 CTV－320S 遥控系统的有：如意 SGC
－5303C，SGC－5403C 及莺歌 C53－3RC 等，采用松下 MN1482JTB 遥控系统典型机型有： 胜美 7696 及上海 E656－2A 等。
该机芯主开关电源电路有采用分立元件组成的开关稳压电源，也有采用电源厚膜块组成
的开关稳压电源，各机型的实际电源电路差别较大。鉴于这一实际情况，本节拟重点介绍其 主开关电源电路的结构特点及检修技法，为方便读者查阅又节约篇幅避免重复，在具体解析 电路时, 将电源电路的结构特点相同者进行归类合并。对于其遥控电源及开／关电源电路的 结构特点，请看本章第一节(三菱遥控系统)、第二节(松下和东芝遥控系统)及第四节(飞利浦 遥控系统)。
一、北京 8316、华日 C54J 一 2、南声 E5401、菊花 FS541A、飞鹿 54C2 等系列彩
电主开关电源电路解析及故障检修
(一) 电源电路结构特性及电源电路组成与工作过程
北京 8316－2、华日 C54－2、南声 E54J－2,菊花 FS541A 及飞鹿 54C2、54C 等 21 英寸 平面直角遥控彩色电视机的主开关电源电路完全相同, 采用 HM8951A／B 或 HM8952A／B
系列厚膜块为元件。具体表现电路见图 7 － 16 所示 ( 以北京 8316 型为 例 ) 。
图 7－16 北京 8316 系列彩电的主开关电源电路
如图， 它采 用自激 式并 联型开 关稳 压电源 ，整 个电路 由电 源厚膜块 HM8951A ／
B(HM8952A／B)及开关变压器等组成，不需行频同步，能独立工作。其具体工作过程如下：[Page]
1.开关振荡过程
当接通电源并按下电源开关 S801 后, 220V 交流电压经 VD801～VD804 桥式整流、C809 滤波得到约 300V 的直流电压。一路经开关变压器 T803 的(10)～(11)绕组加到开关管 V801 的集电极；另一路经 R804、C812 加至 V801 的基极, 在开机瞬间给开关管 V801 提供基极启 动电压，于是开关管获得启动电压而导通, 集电极有电流通过，T803 的(10)～(12)绕组产生
(10)正(12)负的感应电压耦台给次级，次级的(8)～(9)绕组又把(9)正(8)负的感应电压经 R807、 C814、R805、C815、R806 正反馈到开关管 V801 的基极，使开关管基极电流增大，集电极 电流进一步增大，这时 T803 各绕组感应电压进一步加强，正反馈到开关管基极的感应电压 进一步加强。这样，由于正反馈的作用，开关管 V801 很快进入饱和导通。开关管一旦饱和 导通, 基极电流失去对集电极电流的控制能力。开关管集电极电流保持最大不变。此时，T803 各绕组的感应电压下降，正反馈到开关管基极的电压下降，C814 经 R807、T803 的绕组(9)～
(8)、VD805 形成回路放电，使开关管基极电压更下降，脱离饱和状态进入放大状态。这时， 开关管集电极电流瞬间大大减少、T803 各绕组得到很强的反向感应电压。T803 的绕组(8)～
(9)的感应电压极性为(8)正(9)负，这一反向感应电压使开关管反偏截止, 同时 C814 充电。其 充电途径为：T803 的绕组(8)的正电压经 VD805 对 C814 充电。开关管截止后，T803 各绕组 的感应电压消失，C814 充得的电能又以 R805、R806、开关管 V801 的发射结、T803 的绕 组(8)～(9)、R807 形成的回路放电, 由于 C814 的放电回路经过开关管 V801 的发射结，使开 关管获得偏流重新导通，并重复上述现象。这样，周而复始地形成自激振荡, T803 次级得到 脉冲电压经整流滤波后送给各负载。
2．稳压控制过程
该电源电路的稳压控制采用的是脉频控制，根据取样电压的变化控制开关管的开关频率 达到稳压的目的。其控制电路由 HM8951B 的内部电路厚膜块担任，其控制过程如下：
当输出电压升高时，T803 的(7)～(8)绕组的感应电压升高，经 VD806 整流、C813 滤波 提供给 HM8951B 的(3)、(4)脚的取样电压升高, HM8951B 内取样比较电路取出误差电压经 放大后加到控制管的基极，使开关管的开关频率下降，输出电压下降，达到稳压的目的。
当输出电压下降时, 控制过程与以上相反。
3． 自动保护电路的工作过程 该电源电路中设有过流和过压两种保护功能，它们的具体保护过程是：
(1)过流保护过程
过流保护电路由 R808 及 HM8951B 的(3)、(5)脚内部的过流保护电路组成。当负载电流 增大时，开关管 V901 的电流增大，R808 上的压降增大。当 R808 上的电压超过 0.7V 时， HM8951B 内保护电路动作, 使开关管基极对地短路，电源停止输出, 起到过流保护作用。
(2)过压保护过程
过压保护由稳压 VD809 担任。当输出的 118V 电压过高时(如负载不工作)，VD809 击穿 短路，T803 次级短路，电源停止工作，起到过压保护作用。
(二) 典型故障的检修流程及贵重易损件的修理与替代
1.检修流程
北京 8316、华日 C54J－2、南声 E5401、菊花 FS532A 及飞鹿 54C2 与 54C 等 21 英寸 遥控彩色电视机电源电路的故障，主要有整机无光栅、无图像、无伴音。具体故障特点及检 修技法如下：[Page]
(1)保险管 FU801 熔断
对此，需采用静态电阻法, 首先检查开关管 V901 集电极与发射极是否击穿。若良好， 说明故障在整流滤波电路, 应检查 C801～C809、VD801～VD804、消磁电阻。一般故障是 上述元件有击穿或消磁电阻损坏。如果开关管已击穿，可能是开关管质量不好或过流损坏。 更换后如输出电压低，一般是负载有过流现象。如果更换后试机再次击穿，应检查 VD806、 HM8951B。
(2)FU801 完好，但+B 为零
对此, 采用动态电压法，通电测开关管集电极电压有无 300V 电压，若无 300V, 则测电
容 C809 两端电压 300V；若 C809 两端有 300V 电压，则是开关变压器的(10)～(12)绕组断或 其脚虚焊；若 C809 两端无 300V 电压, 则是整流以前电路有断路, 如 R801、电源线、开关 等有断路现象。如果开关管集电极有 300V，电路又起动频繁，一般是负载短路引起。如果 电源不起动应检查 R804、C814、C812、R807、R806、R805, 这些元件如无损坏，应检查开 关管 V901、R808 及 HM8951B、VD805。
(3)输出电压偏低
对于该电源电路来说输出电压偏低有两种可能：一是负载过重；二是电源电路本身有故 障，对此可先测负载电流予以确诊。如果是负载电路的故障，一般是行输出电路有短路故障 造成的，通常原因有行输出变压器局部短路、偏转电路漏电、短路等。如果是电源本身故障， 应检查 C813、VD806、VD805、C814、R807、R806、R805 及 HM8951B 等。
(4)无光无声，机内发出“吱吱”叫声 有“吱吱”声，说明电源还在工作。造成这种故障有两种可能：一是负载过重或有短路
之处, 使保护电路动作引起；二是电源本身开关频率太低造成。可先断开负载接上假负载， 如果电路中“吱”声消失，且电压恢复正常．则是负载故障。如果断开负载后还有“吱”叫 声，则是电源电路本身有故障，应检查 VD806、R807、C814、R806、R805、R808、HM8951B、 C825～C827、CD808～VD811 及 VD805 等。
以上具体检修时, 可按图 7—17 所示的流程进行行。
2．厚膜块 HM8951 的修理与替代
电源厚膜块 HM8951 的内部电路见图 7—18(a)所示。它采用单排直插式 8 引脚封装，其 中(1)脚、(3)脚为基准比较电压输入端：(2)脚为空脚，(4)脚、(5)脚为误差电压检测端; (6)脚 为反馈脉冲输入端；(7)脚为接地端; (8)脚为开关脉冲输出端。在实际维修中，可以直接代换 HM8951 厚膜块的代换件有：HM8801、HM8801G、MM8901、HM8901A、HM8901B、HM8951B
及 HM8916 等。
若无上述代换件, 则可采用分立元件进行仿制代换, 其仿制印制板图见 7 一 18(b)。其中 各代换件的参数要求及选用件的参考型号见表 7—3 所列。
调试时，先断开开关变压器 T803 次级的三路负载，选用一 500Ω／50W 线绕电阻作假负
载，并接在 C823 两端；同时将万用电表置直流 250V 档，并接在 C823 两端，然后通电试 机，适当调整图 7 一 18(a)中的 R2 的阻值，使 C823 两端维持正常的 115V 电压。再拆开假 负载，恢复负载即可。
3．确诊故障的关键数据
厚膜块 HM8951 的实测数据。
电源厚膜块 HM8951 正常工作时，各引脚的工作电压和在路正反向电阻值见表 7—4 所 列(采用 MF10 万用表在北京 8316 机上测得)。
