一：整机功能简介
1 PAL 100Hz隔行、PAL/NTSC 60Hz逐行
2 四画面、九画面、十六画面浏览可选、开机拉幕等功能
3 万年历、游戏、节目编辑、多画面浏览等功能
4 两路AV输入、一路S-VIDEO输入、一路YUV分量输入、一路VIDEO输出
5 PAL DK/I、BG NTSC-M、SECAM可选
6 S-VIDEO、YUV分量输入通道的音频共用一路
7 环绕立体声、高低音、平衡可控
8 图象动态降噪、运动补偿、CTI等多种画质提升电路
9 开机自动选台功能口
10 速度调制电路、地磁矫正电路等。
二、电性能参数
测试条件：图像模式为标准，输入彩条信号
（一）整机功率测试：
1、135V(29”+B)电流：870.6mA 约功率：122W
2、15V电流：870mA 功率：13W
3、7.5V电流：488mA 功率：3.7W
4、伴音功放供电电流： 功率：10W（两路）
整机功率：约130W
（二）数字板主要芯片功率测试：
1、 HTV110
2.5V电流：231.4mA 功率：578.5mW
3.3V电流：67.4mA 功率：222.42mW
总功率：800.92mW
2、 MST9885
3.3V电流：124.6mA 功率：411.18mW
3、 SDRAM
3.3V电流：39mA 功率：128.7mW
4、LA7605
5V电流：263mA 功率：1315mW
5、CPU
5V电流：41mA 功率：205mW
6、KA2500
12V电流：111mA 功率：1332mW
7、TDA9116
12V电流：65mA 功率：780mW

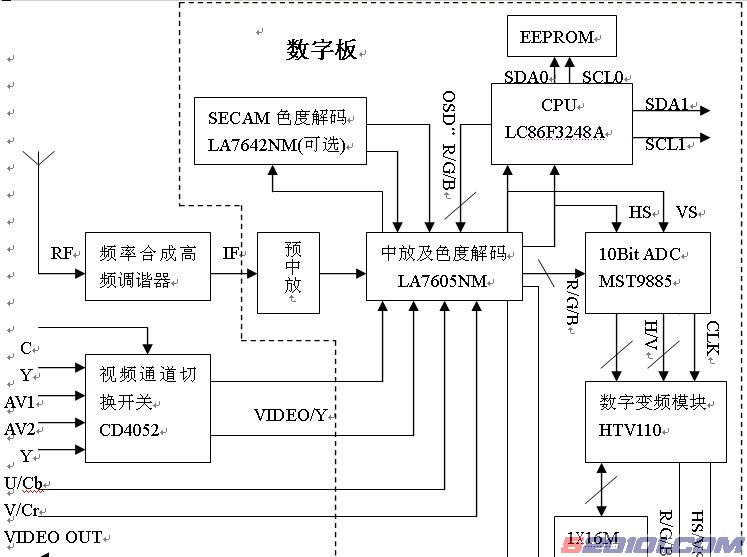

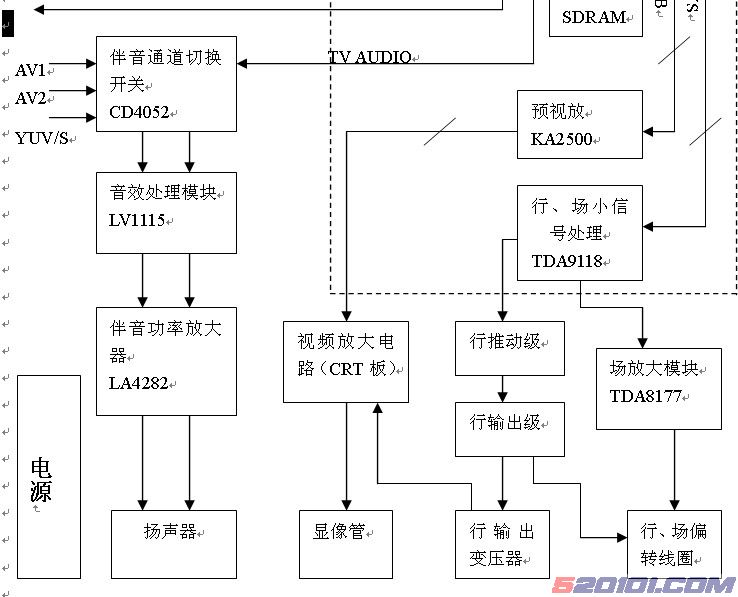

三：电路原理方框图
四：主板与数字板接口定义
2x2x20 2.54mm标准L型插针 XSA01
引脚编号 |
引脚名 |
功能描述 |
引脚编号 |
引脚名 |
功能描述 |
|
|
R |
VGA ?RIN |
41 |
EHT |
高压补偿信号 |
|
|
GND |
VGA地 |
42 |
?ABL |
自动束电流控制信号 |
|
|
C |
C分量信号输入 |
43 |
VD- |
未用 |
|
|
S-SW |
S-VIDEO识别 |
44 |
VD+ |
场输出激励信号 |
|
|
NC |
未用 |
45 |
GND |
地 |
|
|
GND |
地 |
46 |
HOUT |
行输出激励信号 |
|
|
IF IN |
IF输入 |
47 |
EW |
东西校正信号输出 |
|
|
V-SEL1 |
AV VIDEO切换 |
48 |
X-XAY |
X射线保护 |
|
|
V-SEL2 |
AV VIDEO切换 |
49 |
HD |
行反馈信号 |
|
|
RF AGC |
高放AGC |
50 |
VD |
场反馈信号 |
|
|
NC |
未用 |
51 |
GND |
地 |
|
|
GND |
地 |
52 |
STB |
待机控制信号 |
|
|
DVR IN |
未用 |
53 |
NTC |
消磁电阻开关 |
|
|
GND |
地 |
54 |
5V-1 |
MCU电源 |
|
|
5V-3 |
＋5V电源 |
55 |
GND |
地 |
|
|
GND |
地 |
56 |
PHO |
地 |
|
|
8V |
＋8V电源 |
57 |
WOOFER |
地 |
|
|
GND |
地 |
58 |
MUTE |
伴音功放静音信号 |
|
|
A-SEL2 |
伴音通道切换 |
59 |
GND |
地 |
|
|
+12V |
＋12V电源 |
60 |
RESET |
地 |
|
|
|
||||
|
|
+12V |
＋12V电源 |
61 |
SCL1 |
I2C总线时钟信号 |
|
|
A-SEL1 |
伴音通道切换 |
62 |
SDA1 |
I2C总线数据信号 |
|
|
AUDIO OUT |
TV伴音输出 |
63 |
SCL2 |
I2C时钟信号（E2PROM用） |
|
|
8V |
＋8V电源 |
64 |
SDA2 |
I2C数据信号（E2PROM用） |
|
|
GND |
地 |
65 |
BUSOFF |
MCU总线释放控制信号 |
|
|
5V-2 |
＋5V电源 |
66 |
GND |
地 |
|
|
GND |
地 |
67 |
5V-1 |
MCU电源 |
|
|
AVIN |
AV输入 |
68 |
GND |
地 |
|
|
GND |
地 |
69 |
STB |
待机控制信号 |
|
|
V-OUT |
AV输出 |
70 |
IR |
红外遥控输入 |
|
|
GND |
地 |
71 |
GND |
地 |
|
|
Y |
未用 |
72 |
LED |
未用 |
|
|
Pb |
U分量输入 |
73 |
KEY2 |
按键输入 |
|
|
PR |
V 分量输入 |
74 |
KEY1 |
未用 |
|
|
GND |
地 |
75 |
GND |
地 |
|
|
NC |
VGA 行同步输入 |
76 |
PWM |
地磁矫正PWM输出 |
|
|
NC |
VGA场同步输入 |
77 |
GND |
地 |
|
|
GNG |
VGA地 |
78 |
NC |
未用 |
|
|
B |
VGA?? B IN |
79 |
GND |
地 |
|
|
G |
VGA?? G IN |
80 |
GND |
地 |
