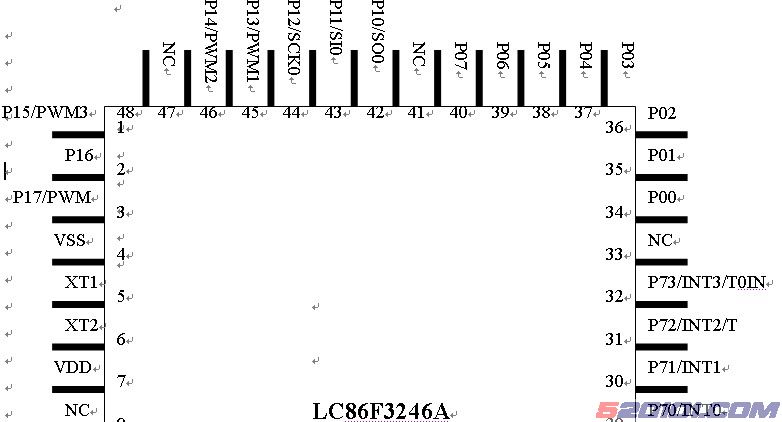

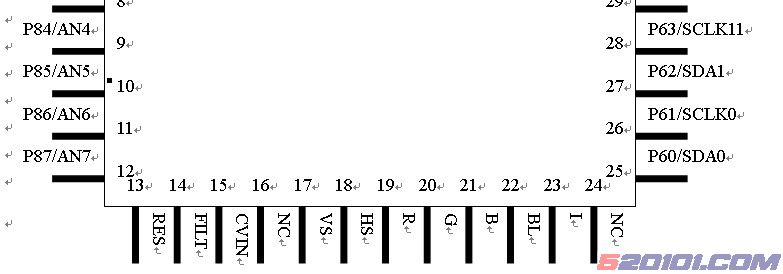

五：CPU LC86F3246A 引脚定义图
CPU端口定义说明
引脚号 |
端?? 口 |
指定用途 |
功能说明 |
|
| 1 |
P15/PWM3 |
BUSOFF |
CPU释放总线控制端 |
|
| 2 |
P16 |
??? POWER |
待机控制 |
|
| 3 |
P17/PWM |
VT |
未用 |
|
| 4 |
VSS |
GND |
地 |
|
| 5 |
XT1 |
XTAL1 |
CPU用晶振端口 |
|
| 6 |
XT2 |
XTAL2 |
CPU用晶振端口 |
|
| 7 |
VDD |
VDD |
电源(+5V) |
|
| 8 |
NC |
NC |
空脚 |
|
| 9 |
P84/AN4 |
KEY IN |
板上控制键输入 |
|
| 10 |
P85/AN5 |
AFT |
AFT信号输入端口 |
|
| 11 |
P86/AN6 |
PHONE |
未用 |
|
| 12 |
P87/AN7 |
CHROMA |
SECAM制式识别 |
|
| |
|
|
|
|
|
|
|
|
|
|
| 13 |
RESET |
RESET |
CPU复位端口 |
|
| 14 |
FILT |
FILT |
OSD滤波 |
|
| 15 |
CVIN |
CVIN |
CCD输入 |
|
| 16 |
NC |
NC |
空脚 |
|
| 17 |
VS |
VS |
场脉冲输入 |
|
| 18 |
HS |
HS |
行脉冲输入 |
|
| 19 |
R |
R |
OSD红信号输出 |
|
| 20 |
G |
G |
OSD绿信号输出 |
|
| 21 |
B |
B |
OSD蓝信号输出 |
|
| 22 |
BL |
BLANK |
OSD消隐信号输出 |
|
| 23 |
I |
I |
OSD半透明控制 |
|
| 24 |
NC |
NC |
空脚 |
|
| 25 |
P60/SDA0 |
SDA0 |
IIC 数据(EEPROM用) |
|
| 26 |
P61/SCLK0 |
SCL0 |
IIC 时钟(EEPROM用) |
|
| 27 |
P62/SDA1 |
SDA1 |
IIC 数据(其它芯片用) |
|
| 28 |
P63/SCLK1 |
SCL1 |
IIC 时钟(其它芯片用) |
|
| 29 |
P70/INT0 |
P/N |
PAL/NTSC制式切换 |
|
| 30 |
P71/INT1 |
PWR-BK |
未用 |
|
| 31 |
P72/INT2 |
SD |
有无信号检测端 |
|
| 32 |
P73/INT3 |
IR |
遥控信号输入 |
|
| 33 |
NC |
NC |
空脚 |
|
| 34 |
P00 |
LED |
指示灯控制信号输出 |
|
| 35 |
P01 |
A-SEL1 |
声音通道切换控制1 |
|
| 36 |
P02 |
OSD-SW |
未用 |
|
| 37 |
P03 |
V-S2 |
视频通道切换控制2 |
|
| 38 |
P04 |
V-S1 |
视频通道切换控制1 |
|
| 39 |
P05 |
BASS |
未用 |
|
| 40 |
P06 |
A-SEL2 |
声音通道切换控制2 |
|
| 41 |
P07 |
NTC |
自动消磁控制信号 |
|
| 42 |
NC |
NC |
空脚 |
|
| 43 |
P10/SO0 |
HTV-RESET |
HTV110复位信号 |
|
| 44 |
P11/SI0 |
NC |
未用 |
|
| 45 |
P12/SCK0 |
NC |
未用 |
|
| 46 |
P13/PWM1 |
MUTE |
静音控制 |
|
| 47 |
P14/PWM2 |
GEOM-COR |
地磁矫正 |
|
| 48 |
NC |
NC |
空脚 |
|
六：调试菜单项目及推荐值
类别 |
序号 |
项目 |
推荐值 |
注释 |
| B/W BALANCE |
0 |
S-BRI |
70 |
副亮度调整 |
| 1 |
R-BIA |
110 |
红色偏移量调整 |
|
| 2 |
G-BIA |
110 |
绿色偏 |
|
| 3 |
B-BIA |
110 |
蓝色偏移量调整 |
|
| 4 |
R-DRV |
90 |
红色增益调整 |
|
| 5 |
G-DRV |
90 |
绿色增益调整 |
|
| 6 |
B-DRV |
90 |
蓝色增益调整 |
|
| 7 |
C．B/W |
0 |
内部修理信号选择 |
|
| TDA9116 MENU 1 |
0 |
HPOS |
81 |
80行中心 |
|
|
|
|
|
|
| 1 |
WID |
90 |
108行幅 |
|
| 2 |
DPC |
80 |
113枕形 |
|
| 3 |
KEY |
68 |
10梯形 |
|
| 4 |
UCNR |
73 |
64行顶部调整 |
|
| 5 |
LCNR |
69 |
61行底部调整 |
|
| 6 |
BOW |
69 |
64弓形 |
|
| 7 |
PARA |
72 |
平行四边形 |
|
| TDA9116 MENU 2 |
0 |
HIT |
56 |
54场幅 |
| 1 |
VP |
50 |
85场中心 |
|
|
|
|
|
|
|
| 2 |
VSC |
60 |
60场S |
|
| 3 |
VLIN |
52 |
43场线性 |
|
| OPTION MENU 1 |
0 |
RF.AGC |
40 |
高放AGC调整项 |
| 1 |
CONTRAST 2500 |
120 |
2500对比度 |
|
| 2 |
BRI. AV 2500 |
00 |
AV状态亮度补偿 |
|
| 3 |
LV1116 GAIN |
6 |
LV1115输出声音增益 |
|
| 4 |
WOOFER GAIN |
7 |
LV1115重低音输出增益 |
|
| 5 |
SURROUND |
3 |
环绕模式 |
|
| 6 |
OSD H. POSI |
32 |
OSD行位置 |
|
| 7 |
OSD V. POSI |
12 |
OSD场位置 |
|
| 8 |
OSD CONTRAST |
40 |
OSD对比度 |
|
| 9 |
OSD HALFTONE |
0 |
OSD半透明模式 |
|
|
|
|
|
|
|
| OPTION MENU 2 |
0 |
BLUE/BLACK |
0 |
无信号蓝屏/黑屏0:蓝屏1:黑屏 |
| 1 |
BLK PROCESS |
0 |
换台过程是否黑屏0:静止1:黑屏 |
|
| 2 |
CHINESE OSD |
1 |
中文OSD选择1:有效 |
|
| 3 |
LINE MODE |
1 |
切换亮线和全屏时是否改变图像模式（调G2时用） |
|
| 4 |
LINE BRIGHT |
60 |
亮线时的亮度 |
|
| 5 |
LINE CONT. |
68 |
亮线时的对比度 |
|
| 6 |
LOGO LEFT |
10 |
LOGO位置（左） |
|
| 7 |
LOGO RIGHT |
170 |
LOGO位置（右） |
|
| 8 |
LOGO TOP |
10 |
LOGO位置（上） |
|
| 9 |
LOGO BOTTOM |
230 |
LOGO位置（下） |
|
| OPTION MENU 3 |
0 |
PAL OPTION |
1 |
彩色制式选择（1有效） |
| 1 |
N3.58 OPTION |
1 |
彩色制式选择（1有效） |
|
| 2 |
N4.43 OPTION |
1 |
彩色制式选择（1有效） |
|
| 3 |
SECAM OPTION |
0 |
彩色制式选择（1有效） |
|
| 4 |
COLOR AUTO |
1 |
彩色制式选择（1有效） |
|
| 5 |
4.5M OPTION |
1 |
伴音制式选择（1有效） |
|
| 6 |
5.5M OPTION |
1 |
伴音制式选择（1有效） |
|
| 7 |
6.0M OPTION |
1 |
伴音制式选择（1有效） |
|
| 8 |
6.5M OPTION |
1 |
伴音制式选择（1有效） |
|
| 9 |
UHF SELECT |
1 |
TUNER? U段选择 |
|
| OPTION MENU 4 |
0 |
AV OPTION |
2 |
AV输入通道数选择 |
| 1 |
S-VIDEO OPT. |
1 |
S-VIDEO通道选择 |
|
| 2 |
YUV OPTION |
1 |
YUV通道选择 |
|
| 3 |
POWER OPT |
1 |
冷开机状态选择0:关1:记忆? 2和3为开 |
|
| 4 |
SCREEN OPT |
3 |
拉幕功能选择0:无1:开机2:关机3:开关机都有拉幕 |
|
| 5 |
SCREEN TIME |
4 |
拉幕时间 |
|
| 6 |
SCR H POSI |
0 |
拉幕起始位 |
|
| 7 |
LOGO OTP |
|
? LOGO 选择 |
|
| 8 |
POWER LOGO |
0 |
开机LOGO选择1:有效(需有LOGO OTP选择才有效 |
|
| 9 |
SCREEN SAVER |
0 |
动态屏保功能选择 1:有效(需有LOGO选择才有效 |
|
| OPTION MENU 5 |
0 |
PIC SCAN OPT |
1 |
多画面浏览功能 0:不用1：有效 |
| 1 |
PROGRAM OPT |
1 |
节目编程功能选择1：有效 |
|
| 2 |
CALENDAR OPT |
1 |
农历功能选择1：有效 |
|
| 3 |
LOTTERY OPT |
1 |
幸运选号功能选择(0：无 / 1：有) |
|
| 4 |
SVM OPTION |
1 |
SVM功能选择1：有效 |
|
| 5 |
TILT OPTION |
1 |
地磁矫正功能选择1：有效 |
|
|
|
|
|
|
|
| 6 |
GAME OPTION |
1 |
游戏功能选择1：有效 |
[Page]
| 7 |
LIMIT TIME |
1 |
限时收看功能选择(0：无 / 1：有) |
| 8 |
EVERY DAY |
0 |
选择时间菜单功能项是一次有效或多次有效(0：一次 /1：多次) |
| 9 |
STAR CHANNEL. |
0 |
自动搜台起始存台号选择(0：从0号节目起存储 / 1：从当前节目号起存储) |
| 0 |
VOLUME OUT |
127 |
内部音量输出调整 |
| 1 |
SUB BRIGHT |
80 |
副亮度调整 |
| 2 |
BRIGHTNESS |
20 |
LA7605亮度调整 |
| 3 |
CONTRAST |
28 |
LA7605对比度调整 |
| 4 |
SHARPNESS |
20 |
LA7605副清晰度调整 |
| 5 |
TINT |
32 |
LA7605NTSC色调调整 |
| 6 |
YUV TINT |
32 |
LA7605YUV色调调整 |
| 7 |
PAL COLOR |
30 |
LA7605PAL彩色度调整 |
| 8 |
NTSC COLOR |
40 |
LA7605NTSC彩色度调整 |
| 9 |
YUV COLOR |
30 |
LA7605YUV彩色度调整 |
| 0 |
VIF.SYS.SW |
0 |
图象中频选择图像中频设定(0:38.0M / 1:38.9M / 2:45.75M / 3:39.5M) |
| 1 |
CORING W/DEF |
3 |
消噪增益开关控制0:关1:最小增益2：中3:最大增益 |
| 2 |
R-Y/B-Y G.BL |
12 |
R-Y/B-Y幅度调整范围 |
| 3 |
R-Y/B-Y ANG |
8 |
R-Y/B-Y解调角调整范围 |
| 4 |
B-Y DC LEVEL |
8 |
PAL B-Y调整范围 |
| 5 |
R-Y DC LEVEL |
8 |
PAL R-Y调整范围 |
| 6 |
YUV B-Y DC |
8 |
YUV B-Y调整范围 |
| 7 |
YUV R-Y DC |
8 |
YUV R-Y调整范围 |
| 8 |
SECAM B-Y DC |
8 |
SECAM B-Y调整范围 |
| 9 |
SECAM R-Y DC |
8 |
SECAM R-Y调整范围 |
| 0 |
A.MONI.SW |
0 |
IC内部音频选择开关(0/1)，一般应选择0 |
| 1 |
S.TRAP.SW |
1 |
伴音中频内部/外部陷波器选择0: 外部1: 内部 |
| 2 |
S.TRAP TEST |
4 |
伴音中频陷波频率微调 |
| 3 |
G-Y ANGLE |
0 |
G-Y 解调角设定(0/1) |
| 4 |
C.KILLER OPE |
4 |
自动消色起控点(范围：0~7) |
| 5 |
OVER SHOOT |
2 |
亮度信号后沿过冲调整(范围：0~3) |
| 6 |
WPL OPE |
3 |
白峰限制范围(范围：0~3) |
| 7 |
Y GAMMA STA. |
2 |
Y信号伽玛校正起始点设定(范围：0~3) |
| 8 |
BLK.STR.STA. |
2 |
黑电平延伸起始点设定(范围：0~3；0~2由低到高；/3：功能关) ；一般选择3 |
| 9 |
BLK.STR.GAIN |
2 |
黑电平延伸范围(范围：0~3；0~3由小到大) ；一般选“0” |
| 0 |
DYN-C DEFEAT |
0 |
暂不作调整 |
| 1 |
DYN-C GAIN |
0 |
暂不作调整 |
| 2 |
DYN-C THRESD |
0 |
暂不作调整 |
| 3 |
RGB TEMP SW |
|
RGB输出的温度特性补偿开关(0：关 / 1：开) |
| 4 |
OVER.MOD.SW |
1 |
过调制功能开关0:关1：开 |
| 5 |
VOL.FILTER |
1 |
音量控制滤波开关0：关1：开 |
| 6 |
VIDEO LEVEL |
4 |
视频输出电平控制 |
| 7 |
PRE/OVER SW |
1 |
亮度信号前后沿开关(0：前过冲，1：后过冲 |
| 8 |
C.VCO ADJ SW |
0 |
控制NTSC3.58时的VCO开关(0：正向增加；1：负向减小) |
| 9 |
C.VCO.ADJ |
2 |
彩色VCO微调 |
| 0 |
OVER.MOD.LVL |
? ?0 |
过调制调整量 |
| 1 |
V.LVL.OFFSET |
1 |
过调制时视频检波输出的补尝量0:减小 1/2:不变3：增加 |
| 2 |
TDA9116 HDUTY |
63 |
行输出脉冲占空比 |
| 0 |
4FH CTI |
45 |
彩色舜态改善开关 |
| 1 |
50H CTI-THLD |
52 |
彩色舜态改善开关设定门限值 |
| 2 |
54H SVM-CTL |
80 |
速度调制开关设定 |
| 3 |
55H SVM-THLD |
60 |
速度调制开关设定门限值 |
| 4 |
56H SVM-WID |
5 |
速度调制水平宽度设定 |
| 5 |
57H SVM-GAIN |
1． 3。 5。 |
速度调制增益设定： |
| 6 |
58H SVM-DLY |
80 |
速度调制的延迟设定 |
| 7 |
59H BLE-GAIN |
32 |
黑电平延伸的增益设定 |
| 8 |
5AH BLE-THLD |
64 |
黑电平延伸的门限设定 |
[Page]
七：调试说明
一:用户遥控进入和退出工厂调试状态
1：用户遥控进入总线方法：按遥控器的“音量-”键到00时，后按遥控器的 菜单键（MENU）约4-5秒，此时屏幕显示出：密码- - - -，输入密码“3721”， 此时进入的是工厂老化状态（FACTORY）。
2：再按遥控器的菜单键（MENU）约4-5秒，此时屏幕显示出：密码- - - -，输入密码“3721”，此时进入的是工厂白平衡调试状态。
3：再按遥控器的菜单键（MENU）约4-5秒，此时屏幕显示出：密码- - - -，输入密码“3721”，此时进入的是调试总线状态；（注：内部总线非专业技术人员不得随便进入调整）。 4：按“静音”键换页；按“CH+/-”键选择调整项；按“音量+/-”键调整数据；调整完成后关掉电源开关后即退出工厂总线。 二：用工厂调试遥控进入： 1．按工厂调试菜单键PROD，进入白平衡副亮度调试状态，按MUTE键置一条亮线，再调FBT上的电位器，使亮线刚好出现。 2．在调试状态下按MUNE键，往前翻，按CALL键时往后翻 3．按AUDIO键，在节目编程和查询状态之间切换，在编程状态按VOL键可选择字母或数字，按MUNE键则选择需要修改的字符。 4．在无OSD时按EDIT键，可实现多画面浏览。
5．在调试状态下按RETRUN键，进入I2C调试状态，选择IC名称，再选该IC寄存器地址，更改数据后，再使WRITE? OK后有效。
6．按PRE键切换伴音制式，按SYS键切换彩色制式。
7．EEPROM中10H为复位地址(原4BH)。更改其值并保存，再关机，开机后EEPROM中的值为CPU初始化值。
8．第一次开机具有自动选台功能，如要终止开机自动选台，在调试状态下任意改变一数据即可。 9．在调试状态下选择图象调整项，再按图象状态键，分别选择标准、亮丽、柔和等项调整对应状态的亮度、对比度、彩色等值。
10：IF调整 A:工具/仪器 数字电压表一个/彩色图像信号产生器一个/1.3MM无感调批一支 B: 数字电压表设定DC/20V档. 彩色图像信号产生器设定PAL38.0MHZ彩条.输出80db左右. C:连接彩色图像信号产生器输出到主板C10和地. 连接数字电压表正端到数字板的UB101(LA7605)58PIN.负端接地(CB39两端). D调TB101.使数字电压表读数在3.6V +/- 0.1之间.
附控制逻辑电平
|
|
音? 频 |
视? 频 |
||
| CD4052 |
PIN9 |
PIN10 |
PIN9 |
PIN10 |
| CPU |
A-SEL2 pin40 |
A-SEL1 pin35 |
V-SEL2 pin37 |
V-SEL1 pin38 |
| TV |
L |
L |
H |
H |
| AV1 |
L |
H |
L |
H |
| AV2 |
H |
L |
H |
L |
| S-VIDEO |
H |
H |
L |
L |
| DVD |
H |
H |
H |
H |
