第二节 新型平面直角遥控彩电电源电路的检修技巧与方法概要
一、检修注意事项
国内外平面直角遥控彩色电视机电源电路的结构较为复杂，独具特点。为了确保在检修时不发生危及人员及设备安全的事故，以及人为扩大故障的现象，在检修过程中，需切实注意以下问题：
(一) 要注意安全性
安全性包括两方面：一是要注意检修人员人身安全和检修用仪器设备的安全；二是电视机本身的安全(避免发生新的人为故障)。具体要求如下：
1.确保人身及检修用仪器设备的安全
在维修过程中要采取有效的安全保护措施。因为彩色电视机的开关电源都不用电源变压器，其底板存在带电的可能性。所以，必须根据待修机的电路类型采用不同的安全措施。
彩色电视机机芯底板带电的情况有两大类型：一类是机内电路所有接地点是等电位，以下简称“等电位地”；二类是不为等电位，以下简称“非等电位地”。判别这两者的简单方法，一是用万用表直流电压l0V档测量待修机一次整流滤波电路(220V整流)的接地点与二次整流滤波电路(脉冲整流)接地点之间的电压，前者无电压，后者有电压。二是从电路原理图和机芯底板及天线输入插孔与电路的联接方式来确定。在“等电位地”时，电路原理图中的所有接地点用同一符号表示。另外，如果检修中需要使用示波器等测试仪器时，因示波器的电源插头是三芯的，其中的地线与示波器的外壳相接，而示波器Y轴输入探头的负端引线也与外壳(即电网地)相接。当示波器探头的两条引线接入电视机时，如无隔离措施，即造成电网火线经电视底盘与示波器外壳(大地)短路，造成人体触电或严重损坏电视机的元器件。因此，在检修时，应采取如下安全措施：
(1)采用隔离变压器
在电网与电视机的电源输入端，加接一个1：1的隔离变压器，使电视机的底盘地端与电网火线无法直接通路。接入的隔离变压器，功率必须大于电视机的功率，约为1OOW。隔离变压器可以用其他变压器代用，也可以自制解决。
自制隔离变压器时，可以用舌宽为30mm．迭厚40mm左右的矽钢片作铁芯，在骨架上初级和次级都用Ф0．45一0．49mm的高强度漆包线，绕776匝即可。绕制时，初级和次级必须严格绝缘，防止漏电或短路。
(2)将工作台与大地绝缘 在工作台与大地间垫上一块较厚的橡胶地板或塑料板，使人体与大地隔离，防止触电。
(3)改变电源插头的插法
当彩色电视机的底盘带电时，可将电源插头调过来插，底盘即不带电。这样处理时，必须特别注意，一旦疏忽，就会引起触电。
(4)断开测量仪器的地线
使用测量仪器检修彩色电视机时，如无隔离变压器，为了防止电网的火线通过电视机的外壳再通过测量仪器的外壳短路，可以将测量仪器三芯插头中的地线断开，使其外壳不再接地。
2．避免扩大故障
在检修中避免扩大故障，应注意如下几方面：
（1）如果待修机中的保险管已烧断，在未检查出故障原因之前，切不可换上新保险管就盲目通电，更不能用大规格保险管或铜丝代替。如果不通电无法进行检修时，可在原保险管处串入一只150W／220V的白炽灯泡。送电后根据灯亮程度判断交流电源的大小，对故障有所粗略估计，从而进一步查寻故障部位。例如电源部分有短路故障，使保险管熔断，换上一只后，又马上烧断。遇到这种情况，本来也可以靠测各元件的在路电阻来寻找短路部位，但测在路电阻有时掌握不好，又会造成误判断。比如：消磁电阻短路，有人采用拆下元件测量的方法不可取，这样会使线路板焊得面目全非。比较理想的方法就是用一只150W的照明灯代替原保险管，这样即使问题没有找出，也不至于损坏其它元件，同时也可以方便地用分段查找的方法找出短路点：通电后因有短路故障，电压几乎全部落在灯泡上，所以灯泡很亮。此时拔去消磁线圈插头，如果灯泡亮一下，随即灯丝发红，并且机器开始工作，则问题在消磁电阻上，如果灯泡照常很亮，有压敏电阻的话，先检查压敏电阻是否损坏，若是正常或没有压敏电阻，再测滤波电容两端；如电压很低并且灯泡亮度较低和有闪烁感，可能整流二极管有一臂击穿；测得电压低至几伏或十几伏，而且灯泡很亮，对于串联型开关电源，故障一定在滤波电容上对于并联型开关电源，问题又有可能在滤波电容或电源开关管上。此时可断开电源开关管来鉴别，如若灯泡亮一下随即熄灭，测滤波电容两端有300V左右电压，毛病就在电源开关管上；否则，问题在滤波电容，使其一 [Page]
只脚和线路板脱离后进行测量即可确定；如果灯很暗或不亮，则可安装保险管，直接送电检修。
（2）检修操作中，负载与电源之间不允许开路。因为电源开关管饱和导通时，脉冲变压器初级绕组处于储能状态，次级整流二极管承受反压而截止，开关饱和导通期间是脉冲变压器泄放能量期间，脉冲变压器次级整流二极管导通，再通过电容滤波输出稳定直流电压给负载供电；如果负载断开，则开关管截止时，因脉冲变压器初级能量无处泄放而感应很高的电压，极容易将开关管击穿。维修中，如果需断开负载时，应接上一个假负载。
(二) 要注意可靠性
检修中的可靠性有两层含义：一是更换故障元件要可靠；另是检修后的各路输出电压值必须与原设计值保持一致。
1.更换故障元件时要可靠
在排除故障更换损坏的元件时，要注意图纸上标有“1”符号元件的参数，一般要求用原型元件或参数相同的元件更换。具体要求有：
（1）交流保险丝更换时，应尽量选取原型号相同标称值的。彩色电视机专用的交流保险丝具有抗冲击特性，一般保险丝不具有这个特性。当然选用标称值大一些的一般保险丝可以临时解决问题，但保险系数就降低了。
（2）保护电路(包括二次电源中的保险丝电阻)可以在非正常情况下起着保护电源电路和衰减X射线等重要作用。在正常情况它不起作用。如果保护电路损坏应及时修复，保险丝电阻损坏，不要用一般普通电阻代替，没有相同规格的保险丝电阻，可用一个标称值相同的普通电阻再串一个保险丝(保险电流要根据电路通过电流的大小进行计算)，不应让机器在无保护状态下工作。
（3）更换电源开关管和行输出管时，其主要参数要降额使用。特别要注意其Vco应大于或等于原件的标准值，以保证新元件工作的可靠性。
（4）更换电阻时，应注意用规格相同的电阻，不仅要保证阻值大小相等，而且要注意耗散功率也必须一致。当然，可以用功率稍大的电阻代换，但要注意体积与空间的关系。
（5）更换电容时，要注意容量和耐压值和极性，耐压高的可代换耐压低的，但耐压低的不可代换耐压高的。
2．确保检修后各路输出电压与原设定值一致
在检修后，要过细检测各路输出电压的量值与原设定值是否保持一致。如果输出电压的大小有偏差，应通过调整取样电路及其它相关元件，使之与原设定值相同。
二、检修方法
(一) 感官诊断法
感官诊断法对检修平面直角遥控彩色电视机电源电路中的硬性故障很重要。所谓感官诊断法，就是指在检寻故障时，充分利用维修者的眼、耳、鼻、手等感觉器官，如同中医看病一样的，通过采用问、看、闻、切等方式，判断故障所在部位和了解产生故障的原因。采用感官诊断法的主要步骤和技巧是：
1.问。在承接一台待修彩电时，首先要问明彩电的使用时间长短，机器工作情况，故障现象等，尽可能从用户中了解有关情况，掌握第一手材料；然后是熟悉机型、厂家、产地等。通过查询，可以对故障产生的人为原因和环境有所掌握，也就减少了动手时的盲目性，少走弯路，有时还可以一开始就抓住故障的所在部位，收到事半功倍的效果。
2．看。是打开机壳观察电路元件的色和形，若色形有异，多为故障之所在。例如，金属膜电阻一般为红色，在大电流高温的情况下，可变为黑色；在同样的情况下，黑色的线绕电阻则会变为白色，均属烧毁之征兆。如保险管由管壳透明变为黄色，则为短路过流；黄铜变绿则为受潮；塑料变形则温度过高。例如一台SHARPC—DF彩电，故障为三无烧保险，打开后盖发现行输出变压器高压包处有一凸起小包(正常时为一光滑平面)，拆下检查为高压包内部短路。 [Page]
3．闻。有两种含意：其一是用鼻嗅其味，如开机后有焦味，多为大功率电阻及大功率晶体管等烧坏，开机后有鱼腥味(臭氧味)，多属高压部件绝缘击穿或逆程电容变小开路，造成高压过高而打火；其二，是通电后闻其声，正常的彩电将音量电位器关闭后是无声的，无声变有声(非正常的伴音)则为异常。如高压打火就会发出微弱的爆裂声，机内发出“吱吱”报警声，则肯定为机内有严重过流过压(如行输出变压器内部短路，逆程电容及行管击穿)，使开关电源负荷太重。例如，一台HITACHI机，接通电源发现机内有“吱吱”声，说明开关电源主负载——行输出电路有元件击穿，开机壳检查，发现行管Q702(2SCl942)击穿，更换该元件故障排除。
4．切。是让待修彩电工作片刻，然后用手去触摸被检查的彩电元器件(要注意切断电源)．去感受其冷热程度，从而发现元器件是否有过热或者应该有热而无热现象；以间接判断故障部位。在彩电中，除大功率晶体管、大功率电阻、行输出变压器等在正常工作时有微量的温度感或烫手外，其他应视为异常。
如检修一台北京8316型彩电，整机“三无”，但不烧保险的故障。先开机约五分钟，然后断电，用手去触摸电源及行扫描电路的元件，发现行振及解码集成块TA7698AP温度很高(烫手)，并发现开关电源输出至行振电源供电的降压电阻6．8kΩ(3W)由正常的红色(金属膜电阻)变为紫色，同时表面烫手，说明集成块TA7698AP内严重短路，使行电路停振而“三无”，更换TA7698AP，故障排除。
维修实践证明，在平面直角遥控彩色电视机的开机瞬间会有种种的正常工作现象。如电视机在开机瞬间，消磁电路的工作电流较大，因此如果室内市电电线较细，开机时室内的白炽灯会闪烁一下；若电视机的遥控电路正常．开机时继电器的触点在闭合时有“咯”响声；若行扫描电路工作正常，高压刚加到显像管高压嘴上时，会有“沙”的一声，关机时也是如此。同时电视机的红、绿色发光二极管也有规律地发光。这些正常工作的现象，都可以帮助我们用感管诊断法来判断故障发生的部位，具体特征如下：
（1）开机时室内白炽灯无任何反应，电视机内也无任何反应．则是电视机保险管熔断或电源开关管损坏。
（2）若开机时室内白炽灯闪烁一下．电视机发光二极管不亮，机内无“咯”声，则表明故障发生在遥控开／关机电路或遥控电源电路。
（3）若开机时机内有“咯”声，红色发光二极管亮，但不熄灭，则故障在开关电源电路。
（4）若开机时红色发光二极管亮，随即熄灭，但绿色发光二极管不亮，按电视机遥控开关机按键，绿色发光二极管还是不亮，则故障在行扫描电路。
（5）开机时红色发光二极管只亮一下又熄灭，绿色发光二极管亮一下也熄灭，这是保护电路动作，使电视机进入了保护状态，说明行、场扫描电路或电源电路有故障。
（二) 万用表检测法
平面直角遥控彩色电视机的电源电路有故障，其相应有关部位的工作状态必然会出现反常现象，并且总是在电阻、电流及电压的变化上反映出来。而这些变化量，通过万用表就能很方便地测量出来。况且用万用表检测彩色电视机有其独特的优点：因为彩电采用了开关电源供电，底板带电，若用示波器，扫频仪等使用交流电源的仪器来检修，必须在电网与电视机之间接入隔离变压器，而用万用表检修时，就可不接，这给业余维修工作带来了极大的方便。万用表检测法通常采用电阻、电流及电压等检测项目，对怀疑有故障的电路进行逐一检测。下面介绍其检修技法。 [Page]
1．电阻检测法
利用万用表的欧姆档，测量电路中一些可疑点、可疑元件以及集成块各引脚对地的电阻，然后将测量所得数据与正常情况作比较，可以迅速判定元件是否损坏、变质，是否存在开路和短路，是否有晶体管被击穿等情况。本方法对检修开路或短路性故障和确定故障元件最有实效。
为了确保检修的可靠性，运用电阻检测法一般采用“正向电阻测试”和“反向电阻测试”两种方式相结合来进行测量。“正向电阻”是将黑表笔接地，用红表笔接触各测量点的测量结果；“反向电阻”是把红表笔接地，用黑表笔接触各测量点的测量结果。
另外在实际检测过程中，也常用“在线”电阻测量法和?脱焊”电阻测量法。
所谓在线电阻测量法，就是直接在印刷板上测量元件电阻值。由于被测元件接在整个电路之中，所以用万用表所测量的数值，是受到其它并联支路影响的，这在分析测试结果时应予考虑。
脱焊电阻测量法是将被测元件的一端或将整个元件从印刷电路板上脱焊下来，再进行电阻测量的一种方法。虽然此法比较麻烦，但是测量的结果却准确、可靠。为了减少测量误差，测量时万用表应选择合适的档级。电源厚膜集成块取下后，通过测量相应脚及各脚与接地脚之间的正反电阻，也可以判断电源厚膜集成块的好坏。
总之，使用在线电阻测量时，应根据具体电路选择适当的连接方式，才能获得正确的结果；同时要着重分析测量结果，才能作出正确判断；必要时还得改用脱焊电阻测量法。只有两种测量法配合使用，相辅相成，才能充分发挥电阻检查法的优点。
2．电压检测法
电压检测法是用万用表通过测量电路或电路中元器件的工作电压并与正常值进行比较来判断故障电路或故障元件的一种方法。一般来说，电压相差较大的部位，就是故障所在。在实际测量中，一般有静，态测量和动态测量两种方式。
静态电压测量是在彩色电视机不接收信号(将电子调谐器置于空档或无电台的频道)情况下测得的结果，它对彩色电视机的所有电路都适用；而动态电压则是在彩电正在接收电视节目的时候进行测量的结果，它一般和接收信号的强弱有关。
使用电压检测法，重点检测对象是特殊元件关键点的电压值。根据这些关键点的电压情况，可迅速缩小故障的范围，很快找出故障元件。遥控彩电整机“三无”故障涉及面广，导致的内外因素多，故在检修时较难确定故障部位。修理实践证明，利用万用表检测平面直角遥控彩色电视机电源电路主电源输出(即+B)电压的方法，可迅速确诊整机“三无”典型故障是否由彩色电视机供电电路失常产生的，该故障产生的原因涉及到开关稳压电源、各种保护电路及行扫描电路等，能收到事半功倍的效果。
所谓测+B法，就是用普通万用表测量故障机的＋B电压，根据+B电压的高低变化来分析判断故障的方法。现在常用的21—34英寸彩色电视机的+B电压一般为120V左右。当供电电路有故障时，具体表现为大电流故障和小电流故障。大电流故障时一定会引起保护电路动作，无保护电路的机型将引起开关电源的直接损坏；小电流故障时，也可能使行输出的超高压及12V等低压失常，从而引起无光无声。这时输出电压+B会出现如下四种情况：（1）+B等于零，（2）+B电压低于120V；（3）+B电压正常(等于120V)；（4）+B电压高于120V。下面介绍具体检修技巧及检修程序。
第一种情况，当+B电压等于零时，可以断定故障出在开关稳压电源部分。因为如果开关稳压电源工作正常，即使是负载电路严重短路，在电源开启的瞬间+B电压也可被量出有一定的值。这种情况的检查步骤是：首先测量整流电路输出端电压，应为300V左右。若此电压正常，故障原因为开关调整电路元件损坏或线路开路、虚焊、基极启动电路开路等。采用分级检查法可以很快查找到故障具体部位。如果整流电路输出电压为零，应检查保险管有无熔断。没断，则故障是由整流部分元件或线路开路所造成，常为整流二极管开路、虚焊等。保险管被烧断，且管内发黑，为电源部分短路故障，常为整流二极管、滤波电容器、热敏电阻、消磁线圈等短路。保险管被烧断而管内不发黑，大多是供电电压突然升高或机器维修后换用的保险丝过细而引起。检修时可测量+B对地直流电阻，如正常(用500型万用表RXl00Ω档测，一般为500Ω左右)，可更换保险管试试。 [Page]
第二种情况，当＋B电压低于120V时，故障原因有两个：一是电源部分的故障；另一个是负载电路(主要是输出电路)发生短路。确定故障部位的方法是：首先断开行管C极，使行输出级停止工作，再检查+B电压。若+B电压输出端装有保护稳压二极管或可
控硅保护电路，应先检查保护电路是否有故障。如果+B电压恢复正常，那么故障原因是行输出电路短路，常为行管损坏，行输出变压器、行偏转线圈短路。如果断开行管C极后，B电压仍低于120V，应测量+B对地直流电阻：如果正常，那就是开关稳压电源有故障，常为滤波电容失效、续流二极管损坏等；若阻值明显低于500Ω，则故障是120V负载电路直流击穿短路所引起，常为阻尼二极管、逆程电容器等击穿。
对于无过流保护电路的彩色电视机，当行输出级短路时，其+B将跌到50～90V左右。关机后断开行负载(即断开限流电阻，无限流电阻者断开主电源与行输出变压器间的连接点)，用300Ω／50W电阻或60W左右的灯泡作假负载，再开机测试+B是否恢复正常。若仍不正常，则是开关电源有故障；若恢复正常则再接上行负载并断开假负载，关机后测量主电源端对地在路电阻，如果在路电阻值偏差较大，说明行负载有短路或变值现象，应检查相应的元器件；如果在路电阻正常，说明行负载没有直流短路现象，则是行输出变压器短路。
再用测量行电流的方法来进一步核实。正常工作时，行电流在370～450mA左右。当行电流大大超过此范围时，说明行负载有短路故障。对于有限流电阻类型的彩电，用测量限流电阻的端压或关机后立即摸一下限流电阻是否烫手的方法，来判断行电流是否过大。行电流明显增大．故障原因是行输出端至管C极之间的电路电阻增大所引起，常因插头插座接触不良，接头、零件虚焊，电路板断裂等造成。
第三种情况，+B电压等于120V。此时应看显像管灯丝是否亮。因为显像管灯丝电压是由行输出级提供，灯丝不亮(若显像管正常)，说明行扫描电路不工作，常见故障原因有行振荡停振，振荡管、集成电路行振部分及外围零件损坏或行推动变压器开路，推动管或行输出管损坏等。灯丝亮，说明行扫描工作基本正常，故障原因为行输出变压器12V供电电路开路，常为12V保险丝电阻断，行输出变压器12V电路部分的整流二极管等元件损坏、虚焊等；
第四种情况，+B电压高于120V时，通常保护电路要起控工作，如保护稳压二极管被击穿等。如果机器未设保护电路，要及时断开行输出级供电电路，避免损坏显像管和其它零件。造成+B电压升高的原因主要是稳压控制电路发生故障，应仔细检查控制电路零件，找出故障部位。综上所述，可得出彩色电视机供电电路失

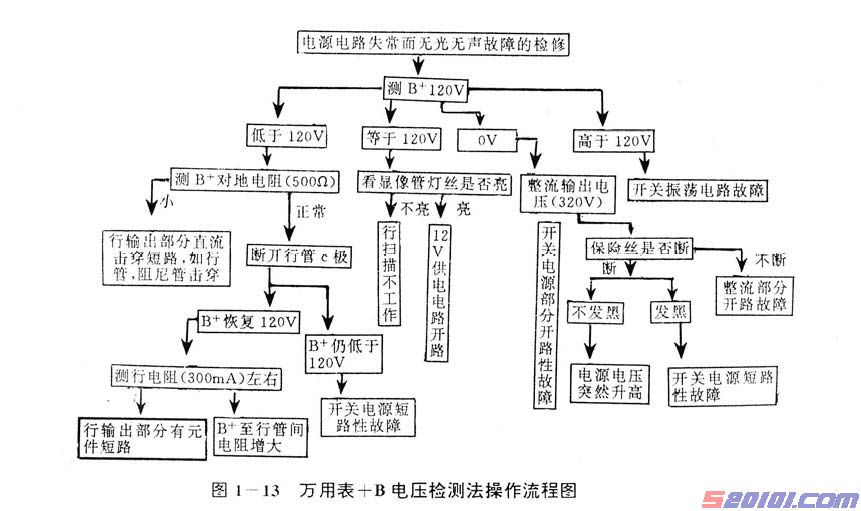

常而导致整机无光无声故障检修捷径的方框图如图1—13所示。
3.电流检测法
电流检测法是通过测量待修机关键器件的工作电流、各局部电路的总电流和电源的负载电流来检寻故障的方法。既可采用直接测量，也可间接测量。
直接测量是把万用表的电流档直接串入电路的一种测量方法。一般型号的万用表只适合测量小电流，500改进型表的电流档量程较500型表扩大l0倍，最大量程为5A，完全能满足彩色电视机检修的要求。但由于此
法使用比较麻烦，要切断电路，故适用于有电流测量缺口的情况。间接测量是通过测量回路中某一电阻上的电压降来间接估算电流。此法的优点是不必切断电路，而且测量电流的大小也不受万用表电路量程的限制，使用起来很方便。 [Page]
4．“DB'’电压的检测
“DB”电压测量的特点是“隔直取交”，取得的是被测点的脉冲电压平均值。由于“DB'’电压测量无法反映被测信号的峰峰值，也无法反映被测信号的波形，因此需要维 修人员依赖经验并与直流电压测量结合起来检查和判断故障。
“DB”电压测量主要用于检查彩色电视机中电源电路的开关振荡电路各点的脉冲电压的有无和大致幅度。测量时用万用表的“DB'’档或“DB'’插口，“AC”与“DC”选择放在“AC”位置，黑表棒接地，红表棒接被测点。如果使用的万用表没有“DB'’档，也可以在万用表的红表棒上串接一只o．1µF左右、耐压大于600V的无极性电容器，在“AC”档进行测量。
“DB”电压测量点电压应有指示，若无则说明无脉冲电压，可能原因是无开关振荡或其他原因。
(三) 分段切割检测法
所谓分段切割法，就是在检寻彩色电视机电源电路故障的过程中，通过拔掉部分转插件和电路板，或在电路板上断线断开某个元器件，有目的地甩掉某些电路或某些元件来缩小故障范围，最后把故障点孤立出来的方法。一般对于大电流短路性故障，采用切割检测法效果最为明显。例如，开机时保险丝熔断，就可以采用切割法来检查，即逐个地断开各个单元电路的供电通路，看切割到哪一步时短路现象消失，就说明为故障之所在。
(四) 局部升温、冷却法
在前面我们已分析过，彩色电视机的电源电路均工作在高电压、大电流工作状态，对各元件的温度要求较高。因此，冷机和热机温度变化也很大，而这些温度的变化是通过元器件的工作状况表现出来的，尤其是一些高温参数比较差的元件则更加明显。基于这一特性，我们在检修彩色电视机的电源电路时，可对被怀疑有故障的元器件局部升温、冷却，让故障充分暴露出来，这就是彩色电视机电源电路的局部升温、冷却法的要领。
本方法对于因环境温度或局部温度升高而导致的延时性疑难软故障．以及热稳定性差的元部件和穿透电
流大的晶体管等检测均有显著的效果。比如，某一彩色电视机在刚开启时工作正常，工作一段时间后出现故障，以后又旧剧重演。这时，我们可以用电烙铁去靠近有怀疑的元件，如果故障出现，说明“故障源”就是该元器件；也可以在工作一段时间后故障重现时，用棉花蘸无水精酒对被怀疑元件降温，看故障是否消失，若是则故障就是该元件。
运用这一方法要注意温度变化不要超过元件所容许的范围，不能升温过高，否则会烧坏元器件。
(五) 安全降压法
安全降压法是指在加电检修彩色电视机的电源电路时，或更换故障元件后试机时．为了确保开关管、厚膜块及其主负载——行输出管的安全，用较低的交流输入电压给主开关电源供电。这是因为在修理彩色电视机主
开关电源时，最易碰到的故障是开关管、厚膜块或行输出管损坏。查找故障原因，必须先判断是电源本身不良引起的，还是负载(行扫描电路)部分有问题引起的。因此，必须对电源自身故障及负载和保护电路诱发故障或多发故障进行彻底检查，不能发现某一元件损坏了简单地更换后就盲目开机。倘若故障重复出现或者引起更多的连琐故障，经验不足者就会感到束手无策，而且也会引起不必要的经济损失。逐一取下所有元件进行检测亦是不可取的，并有可能造成人为故障。但在不通电的情况下，很难确定故障部位，且未找出真正故障部位就盲目通电，又有可能再次损坏换上的新开关管、厚膜块或行输出管。采用降低输入电压的供电办法，则能较好地解决这一矛盾，既能通电检测，准确地区分两个不同的故障部位，又能保护昂贵的开关管、厚膜块及行输出管。 [Page]
在具体检修过程中，对并联型的主开关电源，可将220V交流电降为30V左右再进行检修；对于串联型的主开关电源，可将220V的交流电降为60V左右进行检修。降压措施通常有：
（1）用电源变压器(例如车床控制变压器)将220V的交流降为30～60V，这种方法安全可靠，电视机底盘不带电。
（2）用自耦变压器降压将自耦变压器的转盘转到合适的位置，也可以将电压从220V降低到几十伏，但电视机底盘同样可能带电，使用时必须注意安全。
（3）用电灯或电阻降压
在220V的电源下串入一些45～60W的电灯泡，也可以降压。
也可以使用0，5A／600D滑线电阻，两端接市电，将电压调至30～60V之间。
采用以上第二至第三条措施时，应注意进入主开关电源的底板端必须是零线，以防触电。
三、各结构单元的故障特征及检修思路
(一) 输入电压自动切换电路的故障特征及检修思路
1.故障特征
在平面直角遥控彩色电视机中，交流输入电压自动切换电路的常见故障是由于元件损坏或参数变化引起电压切换点升高，以至在160V以上时仍工作在倍压状态，导致输出直流电压(+B)过高而迫使保护电路动作。
2．检修思路
在具体检修交流电压自动切换电路时，可通过测量切换电压(比如在松下M16机芯系列彩色电视机中，可
测量图l一3所示的双向可控硅SCR的T2、T1端电压)的大小来判断切换电路的工作状态是否正常。正常情况下，T2端电压应为160V，T1端电压应为144V。
(二) 主电源控制及遥控电源电路的故障特征及检修思路。
1．故障特征
电源控制单元的故障特点，是无法开机或遥控辅助电源开关无法停机，前者又分为备用灯不亮或常为“待机”状态，后者则为不能转换成‘待机”状态。
2．检修思路
检修时，首先观察遥控电源发光二极管能否正常点亮显示，若按下总电源开关，遥控辅助电源指示能够正常发亮，说明机内遥控电源是正常的，若不亮，则应先检查遥控电源电路是否有故障，检修可按下列步骤进行。
（1）首先检测遥控电源各组电源电压(5V、12V、一15V、一30V)是否正常，若不正常，应检查遥控电源电路。采用由单独电源变压器供电的遥控电源机型．如康佳KK—T920、长虹C53C等机型，因电源变压器功率小，一般为3－5W，初级绕组线径细。值得注意的是，有的机型变压器初级绕组中串联了一只1A／250V温度保险(在初级绕组的线包中)，较易烧断．使初级开路而无法供电。此外，整流、滤波、稳压元件发生故障亦较常见。上述故障原因均会造成无辅助电源，微机因无电源而停止工作．导致无法开机或停机。
（2）当按下总电源开关及辅助电源开关键的同时，用万用表10V档监测CPU输出端电源控制引脚有无跳变电压，也可用电流档监测有无脉冲电流来判断。如有，说明开机指令已由CPU输出，应重点检查接口及以后相关电路，即检查缓冲级三极管是否损坏，继电器是否损坏以及其触点是否接触良好等。如果检查上述电路均正常，说明微机控制系统工作正常，故障可能是由其它电路引起的，如开关电源电路、行扫描电路等。这时可按普通彩电无光无声故障进行检修。当测得CPU电源控制输出脚电压或电流在按动键钮时无变化，则说明指令信息未能传输到此，应重点检查面板键控、存储器及微机集成电路有无故障。
在具体检修时，要根据不同故障机中电源控制单元的电路结构，按图1—14所示的检修逻辑流程图进行。
前面已介绍过，在各类遥控彩色电视机中，遥控开／关机有直流开／关机和直流开机交流关机两种。直流开／关又分用继电器控制和直接控制两种。不管采用哪种形式，它们都受微处理集成电路相应引脚控制。例如三菱微处理采用的是继电器进行直流开，关机控制，是由M50436—560SP（9）脚输出只有高低电平的开／关控制信号至外接晶体管基极，控制其导通与截止，同时集电极接入5V专用继电器，通过继电器接点开启与闭合，控制电送入整机，达到开、关机目的。另一种是采用直接控制，如飞利浦遥控接收系统，由其微处理器PCFA84C640P④脚输出高低电平控制信号，通过晶体管放大后去直接控制开关电源调整管基极，进而使该管导通与截止，同样也能达到开、关目的。对于这两种不同的开、关控制电路，如果了解其电路特点，检修起来就会快得多。例如用继电器控制的开、关电路，可以通过继电器内的接点吸合声来判别故障部位，有吸合声而不能开关机，故障在接口电路和开关电源电路；无吸合声，故障在继电器本身和继电器控制电路。通过分段检查，即可查出故障。如果继电器是透明的，还可通过观察继电器接点的吸合情况来查找故障和识别其性能好坏。用开、关信号直接 [Page]
控制时，可通过万用表测量微处理器IC引脚是否输出高低电平，检查开关电源调整管好坏来查出故障。
交流关机电路，目前在遥控彩色电视机中也广为使用，它是在直流关机的同时将交流电源也切断，从而达到彻底断电的目的。交流关机电路是在电源开关中加装了一个特殊的继电器，该继电器受控于微处理器相关引脚。例如飞利浦PCF84C640P微处理器中就有一个交流关机程序：当按“等待”键3秒钟后，若波段开关均无信号输出，这时晶体管Q1开路，Q2管基极电位升高而使该管导通，此时继电器线圈J中有约400mA电流通过而使继电器接点动作，最终将总电源切断。这种带继电器的电源开关，因结构复杂、较难修复，坏了只有更换。
(三) 主开关电源电路的故障特征及检修思路
1.故障特征
主开关电源电路是平面直角遥控彩色电视机中的核心，其特点是易产生短路性或开路性故障而使整机的供电中断或输出电压值异常。现象为：无光无声或光栅过暗、图像上出现黑横带干扰、扭动及伴音失真等。
2．检修思路
开关电源电路的故障涉及面广，并且与负载电路互相牵连，因此，在着手检修时，首先要确诊故障原因在负载还是在电源本身。可采用如下简捷而安全的方法进行判断：
先在待修机交流输入端串入一只150W左右的白炽灯，然后开启电源开关。如果灯泡无光，则为保险丝或电源开关损坏：若灯泡猛亮一下又变为无光，则为消磁电路前的电路工作正常，应检查整流以后的电路；灯泡持续很亮，说明电源部分有短路现象，应检查整流电路或稳压电路部分；灯泡猛亮一下，又变得较亮，说明行输出级有短路性故障，应测行输出管集电极电流来确定；只有在灯泡猛亮一下后，又变成暗光，随后出现沙沙声和光栅，才说明彩电工作正常。
上述方法虽能粗略判断故障原因及范围，但为了确定故障部位，找出故障点，还要进一步检查。一般从开机是否能启动或烧保险丝与否两种状态入手。如果不能启动而不烧保险丝，并在按下电源开关时，听不到任何声响，而且输出电压为0V，这一般是开关电源部分存在开路，有元件开路。当然过压过流自动保护电路动作，限流保护电阻、开关管开路也会引起不能正常启动。
如果开机就烧保险，这通常是电源电路中存在比较严重的短路性故障。检修时可以先将保险卸下，通过直观法即观察保险管内的情况来粗略判断故障范围。若已烧断的保险管内严重发黑且呈烟雾状，表明电路中有严重的短路故障，而且故障一般出在开关电源电路本身，应检查有关元件是否击穿短路；如果保险丝已断但透明，这一般是由电流过载而烧断，故障常为行输出级有短路性故障，导致负载过重所致(对无过流保护的电视机而言)。上述故障在检修时先察看有关部分电路中有无烧焦的元件，然后采用电阻法、开路切割法检查，一般能将故障点找出来。
运用电阻法测试检查时，应对有关的关键点进行测试，如开关管的集电极、+B电压输出端。在线路上测试开关管C极时，R正一般约为4．5～10kΩ之间，R反在24～100kΩ之间；+B电压输出端对地电阻值；R正为2—4kΩ，R反为9～17kΩ之间。如果测得电阻较小，而且正反电阻差值不大，说明电路中有短路性故障，前者反映整流滤波电路，包括开关管本身有故障，后者则反映负载电路中存在短路故障。但由于机型不同，电路存在差异，以及使用的万用表内阻不同等因素，上述数据只能作为参考，应根据实际情况来分析判别。 [Page]
在排除短路故障之后或无短路故障的机器，可以采用电压法检修，这样比较结合实际，易找到故障原因及其故障点，尤其对于开路性的启动电路故障，更有独特之处，既可以从电表上读出工作电压数值，又可以作为触发脉冲源(触发开关管基极)，代替启动电路来进行检验，可以一举两得。
下面将其开关电源中故障多发部位的开关稳压控制电路部分的检修要点作一介绍：
从前面的电路结构原理介绍中可知，开关稳压控制电路主要由启动电路、开关振荡(调整)管、反馈电路、取样比较电路及脉宽调整电路等部分构成，具体检修要点如下：
(1)启动电路的检修
开关电源启动电路一般是RC串联电路或者就是电阻。启动电路常见故障是电阻或电容开路，造成开关振荡管无启动电流而无法起振。故障现象是：无声、无图，无光，但不烧保险，出现这种故障时，整流滤波后300V电压正常，但无+B输出。
检查这种故障的有效方法是：用万用表测量开关振荡管Q1的基极在开机瞬间的直流电压，若启动电路开路，则无电压(电阻型启动电路)或表针不摆动(RC型启动电路)。
(2)开关振荡管的检修
开关振荡管击穿(短路)，是开关电源中最常见的故障，不管是并联还是串联型都是如此。
故障现象是：三无(无声、无图、无光)。对于并联型开关电源，一般不烧保险丝，而对于串联型开关电源，由于开关振荡管的击穿，将造成过压保护稳压管击穿，从而烧保险丝。
检查方法很简单：用万用表RXl0Ω档测量开关振荡管c—e两端的直流电阻，应在关机后测量。若测得电阻很小，则为击穿。
(3)反馈电路的检修
反馈电路一般是RC串联电路或二极管与R串联电路。常见故障是元件开路，使正反馈电压加不到开关振荡管基极造成停振，整流滤波后300V电压正常，但无输出电压。故障症状为三无，但不烧保险丝。
由于反馈电路元件很少，检查比较方便，电阻、电感及二极管可用万用表测量，电容可用替代法试验。
(4)取样比较电路的检修
取样比较电路常见故障是取样比较管击穿、偏置电路短路、取样电路输入回路开路、取样绕组开路等。对于并联型开关电源还有一个常见故障：取样电压滤波电容漏电。
由于取样比较电路输出电压是控制开关振荡管Q1导通时间的决定因素，故取样比较电路故障将使Q1导通时间失控，一般是导通时间过长，造成输出电压很高(可达正常输出电压的2倍以上)，使过压保护电路动作。
在并联型开关电源中，过压保护电路动作将使电路停振；而在串联型开关电源中，115V输出端过压保护稳压管击穿，开关电源仍然振荡，不过由于行输出级因无电源不能工作，无逆程脉冲输出，使开关电源处于自由振荡状态，振荡频率低于行频，开关变压器发出“吱吱”声。故障症状：“三无”，不烧保险，整流滤波有300V电压，无输出电压，过压保护电路动作。对于串联型开关电源，开关变压器会发出“吱吱”声。
取样比较电路危害较大，一方面它将使过压保护稳压管击穿(一般采用稳压二极管保护)，另一方面对开关振荡管损害较大。常常就是由于输出电压高，造成过压保护电路动作，损坏开关振荡管。
(5)脉宽调整电路的检修
脉宽调整电路常见故障是，三极管击穿，对于并联型开关电源还常遇到脉宽调整电路工作电源的供电电容开路或漏电。
脉宽调整电路故障将使开关振荡管工作不正常。一般有两种故障现象，一是开关电源输出电压太高，造成过压保护电路动作；二是开关电源停振，输出电压为零。这两种情形整流滤被后300V电压都有，但负载端电压都为零，荧光屏上都是三无，且不烧保险。 [Page]
(6)光电耦合器的检修
判别光电耦合器性能好坏的方法是：焊下该器件，用万用表RXlkΩ档测发光二极管（1）、（2）脚正向电阻为2kΩ左右，反向电阻为无穷大；测光敏三极管（4）、（5）脚的集电极和发射极正向电阻约为200kΩ，反向电阻为无穷大，即属正常。若阻值为零或开路，可视为损坏。
(四) 自动保护电路的故障特征及检修思路
1．故障特征
自动保护电路的故障有两种情况：一是起不到安全保护作用，这主要是保护控制回路器件失效、开路或者控制回路的滤波电容漏电等原因引起控制失灵，特别是在行输出电路出现大面积电路的元器件损坏时；二是自动保护电路的器件失效损坏，出现控制失误，特别是起闸门作用的稳压二极管易出现软击穿故障，造成保护控制电路误启动，对电视机来说，表现为无声无光。在修复过程中对自动保护电路要特别给予重视。
在检修无声无光故障的彩电时，在其它电路找不出问题时，应对自动保护电路给予注意，看是否为自动保护电路的控制误启动，使二次电源即行扫描电路不工作，而无高中压输出供给显像管电路和伴音电路，也表现为无声无光。
在整机中亦有两方面的具体表现：一是一开机就保护，即开机不能启动，但开机瞬间机内发出“嗞”的一声(阳极高压工作的声音)。这种情况通常为晶体管击穿、门限稳压管击穿、可控硅击穿及取样电阻变质等；
二是随机性保护，即故障前光栅、画面无明显异常，通常是保护电路中某器件出现软故障(如晶体管β太高或软击穿)，或取样点接触不良等。此时对取样点要仔细观察，对关键器件要进行定量测试，或在通电状态下用烙铁对关键元器件进行局部加温，加快软故障的出现。
2．检修思路
检修保护电路的关键是判断故障部位，即确诊故障是保护电路本身失常还是被保护的电路有问题。这里介绍两种行之有效的检修技巧与方法：
其一，在通电瞬间察看屏幕显示，监听机内的声响。比如，通电后可看到屏幕上有很亮并带有回扫线的光栅，或者看到很亮的带回扫线的单色光栅后，立即又变成“三无”，这是整机负载有问题而导致的保护。通常，前者是200V视放电压不正常引起束流过大，导致过流保护，原因是200V整流二极管或限流电阻断，或滤波电容容量不足等。后一种情况是某视放级输出电位太低，引起栅阴偏压变小而造成的，如视放管击穿、阴极放电器漏电、显像管的阴极与栅极或灯丝热短路等。若通电瞬间听到“吱吱”的一声后变为“三无”，即可初步判断出了保护性故障。若通电后无光，但有声(或用手接触屏幕有入电感，或可看到灯丝亮等)，说明电源、行输出基本正常，无光是由于视放电路直流电位偏移，引起栅阴极电位异常所致。此故障可进行通电测试，按常规方法判断故障的准确部位。
其二，在通电瞬间，用万用表电压档进行动态监测，即在通电瞬间观察电压表指针摆动情况，若超过+B设定值后马上回零，则是电源输出电压太高引起过压保护。若通电瞬间电压表指针微动或不动，且能听到“吱”的一声，这是负载部分有严重过流，应重点检查行输出部分。若通电后+B电源输出恒定的较低电压(通常为几十伏)，并伴有“吱吱”声，是负载电路出现轻度过流造成的。为了进一步确定故障部位，可采用带假负载测试，也可以拆除+B对行管供电支路的限流电阻或电感，在+B输出端对地间接一个300O左右的大功率电阻。如电压回升到正常值，说明故障在行输出部分；如仍很低，在排除其它辅助电源负载的问题后，则故障通常在电源部分。 [Page]

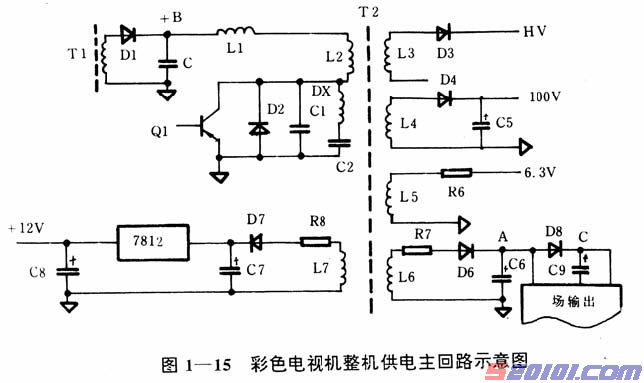

在具体检修时，首先要对整机供电情况及保护取样点的布局有一个大概的了解，这样才能思路清晰。图l—15为彩色电视机整机供电主回路情况的示意图，即主电源+B一→行扫描电路一→行输出变压器二次电压负载。保护电路的主要取样点通常也都设定在这条回路上。当然不同的机芯，还有其它供电支路，但出问题的情况是很少的。
在主电源+B的输出端口一般都设置总保护，最简单的是设置一次击穿不可恢复稳压管，如图1—8(b)中的ZD2。要注意：这是一个限压保护器件，其电压击穿点通常高于+B电源的15％左右。当其损坏时不要盲目换新即通电否则往往会再次击穿。首先要了解输出电压高的原因，找到故障点，等故障排除后再带假负载试验，确认电源正常后再接上原机负载电路。有的机型在+B的输出端设一个可控硅，如图1一l0(b)中的SCR。其控制端通过门限稳压管分别连到过压与过流保护取样点上，通常过压取样点直接接到主电源+B的分压点上，以对+B的电压值进行监测；也有的接到行输出变压器的灯丝绕组上进行电压取样(如图l—l0(b)中的ZDl支路)。而过流取样一般接在行管发射极电阻上(如图1—10(b)支路)，以监测行管电流。
对多个采样点的保护电路来讲，可分别对各支路通电进行瞬间的动态监测，以确定故障点。例如，对图1—l0(b)所示电路，可分别对A点或C点进行监测。如通电瞬间A点电位远高于正常电位，然后马上回零，说明是过流保护；而C点电位出现上述情况则说明是过压保护。对于负载电路的故障，如果碰到故障点不好判断，迫不得已可进行逐路切断判断，但要掌握两个原则：（1）通电测试动作要快，开机看到异常现象马上关机；（2）电压保护优先于电流保护，因为过压危害比过流危害大。所以，电压采样点不要轻易切断。哪怕是迫不得已还是不要轻易切断采样支路，而采用静态测试各关键点的方法。
由图1一13可知，主负载电路出现短路性故障的可能性为：主电源+B整流管、滤波电容击穿，行管、逆程电容、阻尼管击穿，行初级绕组L2与其它绕组之间短路。另外，行输出变压器高压包线圈匝间漏电、打火，偏转线圈的匝间短路，校正电容漏电等，会造成非短路性过流保护，出现这种过流情况的通常现象是输出+B电压明显偏低，并伴有“吱吱”声；带假载通电后主电源＋B基本回升正常，这种情况属偏转线圈匝间短路的较少，多数为高压包内部短路。为确定是否为偏转线圈故障，可拔下偏转线圈的插头，如通电后电压回升，就是偏转线圈的问题，否则是高压包的问题。
对于行输出变压器二次电源侧各路负载短路性故障．在静态测试阶段基本可以找到。值得注意的是：场输出级通常采用自举升压电路．而给场电路提供电源的二次电源还要通过一个升压二极管加到场输出级上。此供电电源多数是非稳压的，当主电源+B过压会造成此电压的升高，而场输出集成电路很容易被击穿。多数情况是输出中点电压变为零伏，即中点对地短路，造成短路性过流。所以，对这种电路，静态测试既要测二次电源侧的对地电阻，也要直接测试提升二极管负极的对地电阻。如一台日立电视机出现保护，因忽略了这一点，静态测试没有明显找到问题，迫不得已去掉过流保护采样支路，通电后发现冒烟。马上关机查看，发现给场供电的50V电源的限流电阻已烧黑．后检查发现是场集成电路输出级中点对地短路。另外．行输出出现过流保护还有一种容易被忽略的情况，那就是行激励不足。因推动管或行管β值变小，激励波形畸变而引起行管过流。另外对非数字分频式的行振荡器，当行同步电位器接触不良．或RC定时元件参数发生变化会造成行频低．引起反峰电压升高，造成过压保护。再有，逆程电容容量变小，也会造成过压保护。如发现行管击穿，而检查其它元件无异常时，在不影响行幅的情况下，可尽量加大其容量，可减小反峰电压，这对保护行管有益。 [Page]
还有，因为某种原因造成阴极电位变低，或是ABL电压元件参数出现变化(如取样电阻变大)，也会产生过流保护，这方面的问题可在通电情况下，按一般电路进行故障点的查找。
对负载电路还有一种保护形式，即是对场输出级的保护。国产电视机一般采用图l—l0(c)的方式，当场出现问题，其中点电压变化，引起保护动作，使行停振，防止因一条水平亮线灼伤显像管。而西欧电视(如根德、德律风根、菲利浦等机型)多采用“沙堡”脉冲来对扫描系统进行监测。当扫描电路出了问题，“沙堡”脉冲变形，经识别电路后，切断R、G、B三色通道，三个颜色信号输出端电位下跌，使显像管三个阴极电位上升而造成无光栅。当出现这种保护时，因为行扫描、电源都正常，所以可以进行通电测试，以确定故障点。
