随着彩电产品的飞速发展，各种高端新品如雨后春笋般的呈现在消费者面前，随之而来的维修量也不断增加，其中对机器内的重要部件之一－数字板的维修显得尤为重要，如何高效快捷修好数字板，是摆在广大维修者面前的首要任务，下面对创维数字板维修工艺流程、维修技巧及经典案例作以介绍：
一、主要维修工具及使用方法：风枪、恒温烙铁（参考下图一、二）

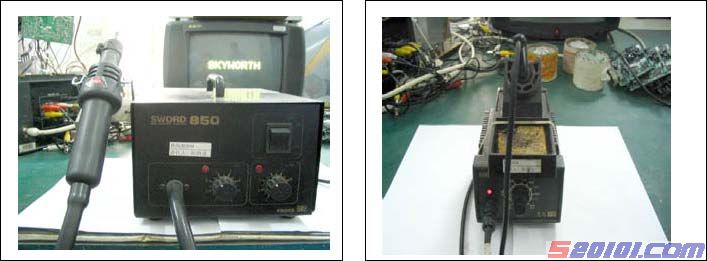

图一：热风枪图二：防静电焊台（恒温烙铁）
1、修数字板主要工具：850H 电热风枪，怛温防静电烙铁（60W），IC 起拨器，数字万用表。
2、修注意事项：1、把风枪清晰度调到450~480d 之间，风量不要调的太大，避免把小的贴片元件吹掉。2、取或焊接IC 时，风枪和烙铁的温度不易过高，更不要局部长时间加热。3、在取IC 边缘的焊锡没有溶化时不能用IC 起拨器用力硬拍撬，以防把PCB 板焊盘损坏。4、再取下IC 时不要把旧IC的管脚弄連，以防误判，便于二次使用，在把旧IC 放在工作台的时候IC 的管脚最好朝上存放，这样不容易抱管脚碰油。
3、IC 工艺流程：1、把风枪调到480d 左右，风量不要调的太大。2、把风枪口对准IC 的管脚边沿及四周匀速移动加热，风枪口距IC 的距离大概为2mm 左右。3、当加热到一定温度时，用IC 起拨碰IC 时，IC 会移动，这时快速取下IC即可。（注意：在取IC 时不要把IC 的管脚弄碰油以防误判二次使用，因为芯片的价格较昂贵）
4、接大规模集成电路：焊接有两种方法：
5、烙铁拖焊液：
①把烙铁调到450d 左右。
②把取I 时PCB 板上焊盘清洗干净。
③把要装的新IC 对准PCB 板上的脚位对准定位（注意：一定要先找到第一只脚位号，PCB 板上一般都打一白点，IC 上边有一个小点）。
④定位：一定要把IC 和焊盘对准两边加锡固定。
⑤接焊：左手拿数字板稍微向下倾斜，PCB 板和烙的角度大概为30°左右的夹角，加锡从上往下拖焊，这样利用主下流的力度，很容易拖焊，手握烙铁不要力度太大，要灵活，防止烙铁把IC 管脚碰連。
6、风枪焊接法：
①把风枪清晰度调到450°左右。
②把新的IC 器边定位准确，用左手轻握着不放，（退时不要加焊锡固定，右手拿风枪对准IC 器四周匀速加热固定，此时可把左手拿开，用镊子稍用力压一下压在加热IC 的一边，焊接完毕后，稍冷却一会面撖起压力，其它三边焊接也是一样）。
二、维修工艺流程：
1、仔细观察贴片元件IC 脚有无虚焊，碰脚，贴片电容，电阻，有无变质（如发黑、烧焦等）。2、检查数字板上的电感FB 有无开路，压坏，变质等。3、维修时先测三端稳压IC 是否可正常电压输出：如3.3V~2.5V 等供电短路或电压偏低的较多。
三、数字板静电的防护
1、静电的产生1、摩擦起电是自然界最普通的，静电的产生方式（如人体摩擦，元器件，周转箱，工具等之间摩
擦等）。
2、感应起电是另外一种常见的静电产生方式（如测量仪器璷面带电）。
3、存在电离等其它在常态不易发生的起电方式。
2、静电对ESD 的破坏某些半导体（固态器件很容易被静电损坏，这些组件通常为静电敏感路件。（ESD）典型的敏感元件主要是使用CMOS 技术的集成电路。MOS 管，光耗以及半导体芯片组件等）。
1、MOS 管输入电阻很大，其输入脚对外界而言在某种程度上表现为一个容易很小的电量，也有的能在MOS 管管脚间产生很高的电压，这种电压有时可以达到几千伏甚至几十千伏，对元件造成损坏，这就是MOS 管及CMOS 工艺制成的IC 管静电敏感元件的原因。[Page]
2、对于光电二极管，齐纳二极管等小功率器件，若连接在较高的静电电位与某低电位间时，其间便会产生瞬时大电流，可能对其中的PN 结性能造成负面的影响。3、需要指出的是，由于静电电量非常有限，一旦ESD 开始损坏，静电电压和电流就会退速衰减， 所以绝大多数的ESD 并不会被彻底损坏，只是在性能和可靠性方面影响。3、如何做好防静电措施：
静电对策的基本思路：将静电有效导到大地；避免静电的聚集；中和静电电荷1、接地以预防静电击穿a、工作台接地：在维修和放置数字板等的位置铺上一层防静电垫，并接地。b:人体接地：使用防静电手腕带，把人体的静电释放掉。2、使用操作方面的防静电。a、数字板要轻拿轻放，以免造成明显的冲击，两块数字如果没有用防静电气泡袋包不要碰在一起。b、如果用示波等仪器测量时，仪器应可靠接地。c、只能用尖端接地的搞静电烙铁或卸焊主芯片敏感元件。d、修好的数字板要用防静电气泡袋包装存放。
四、维修注意事项：
1、焊接IC 时风枪、恒温烙铁温度不宜过高；
2、在取IC 时，风枪沿着IC 四周引脚均匀移动，且勿局部加热；
3、焊接大规模的IC 前，底板铜皮上要求植好锡；
4、引脚要严格对位；
5、用热风枪焊时，稍用力压一下IC，焊接完成，稍冷却一小会儿再撤走压力。
6、补焊IC 时先刷一点松香酒精溶液，再用恒温烙铁进行补焊。
7、在操作时注意防静电，如拿数字板的操作人员一定要戴防静电手蜀（或者拿数字板之前用手摸一下金属自来水管、洗洗手等等），这样可以有效将人体的静电泄放掉，否则人体的静电可能将数字板上正常的IC 击坏，引起故障的扩大。
五、维修常规方法：
1、仔细观察贴片元件IC 引脚有无虚焊、其他元件有无变质（如发黑发黄等）；
2、维修时先测3.3V 、2.5V 等稳压块的输出电压是否正常，测其散热片即可；
3、检查数字板上的供电电感－FB 有无开路或变质；
4、分别输入不同的信号如：TV、YPbPr 、AV、VGA 等，根据现象大体区别故障部位。
