电路原理
一．HT-3261E 机型简介
HT-3261E 是在原HDTV 机芯的基础上更换解码板改进型的高清晰度数字电视，在电路上采用了多行频扫描技术，行频能支持28KHZ-48KHz 的连续变频扫描系统，可作为HDTV 显示器、模拟电视接收器、电脑显示器。作为HDTV 显示器，能全面兼容全球所有制式高清电视信号，包括美国1080i/60Hz 及720P，连续支持行频：27KHz-48KHz，场频：50Hz -120Hz 内的所有高清电视显示格或兼容：480P/60Hz，576P/60Hz，1080i/50Hz，1080i/60Hz 720P/60Hz，720P/50Hz 显示格式。作为电脑清晰大屏幕显示器时，配备RGB D15 信号输入端子，支持48KHZ 以下的所有计算机显示格式，包括：640 *480P/ 60Hz 、720* 400P/ 70Hz 、848*480P/ 75Hz 、800* 600P/ 60Hz 、800 *600P/ 75Hz 、1024 *768P/ 60Hz 等。作为现行模拟电视接收时，采用了先进的倍频处理方案，将扫描的行频提高到48KHz/75Hz 逐行，能连接多种视频设备（如隔行色差接口YCbCr 数字高清晰度电视专业接口YPbPr 3 组AV 输入/1 组输出 3 组S 端子），功能强大，性能优越。
HT-3261E 机型主要由电源板、TV 接收板、数字信号处理板、HD 接口电路、AV 接口板、扫描板、宽带CRT 视放板等电路组成。
二．电源
1．简介
电源分为待机电源和主电源两部分。AC220V 经三芯电源座、保险丝进入电源板，电源板上L502 、C501 、L502 、C502 、C503 等及抗谐波干扰电抗器构成低通滤波器，抑制对称和非对称的脉冲干扰，降低二次以上的谐波电流。该低通滤波器用于防止高频干扰信号窜入电视机，同时又能防止机内的高频脉冲进入电网造成污染。
继电器RL501 、RT501 、C509V503 等组成消磁电路。一般电视机的消磁过程是在电视机开机瞬间完成的，即电源接通后利用消磁电阻的热敏性能，完成对显象管及其附件的消磁。这样如果电视机一直处于待机状态，消磁电阻一直处于高阻稳流状态，消磁电阻的故障率比较高，而且遥控开机时无法再对显象管进行消磁。为了解决以上问题，高清系列机增加了由微处理器和继电器组成的自动消磁电路。
在开机状态的瞬间或手动消磁时，扫描板的微处理器N101 的消磁控制端（21）脚输出高电平，T502 次级输出电压经整流后输出12V 的电压使V503 导通，继电器RL501 吸合，消磁电路工作。热敏性能在消磁线圈中产生一个由强变弱的磁场，完成对显象管及其附件的消磁。约3S 后，N101 的（21）脚变为低电平继电器RL501 断开。
待机电源由全波整流硅堆D502，滤波电容C512 ，小功率开关电源N503 TNY253，变压器T502 等组成。提供TV 主板和扫描板CPU 的5V 工作电源，以及N301 视频切换IC 及HD 接口板+5V 工作电源。
2．主开关电源
当电视机电源开启时，整机处于待机状态，TV 主板CPU 接收到开机按键或遥控开机指令后，通过I2C 总线让扫描板CPU 开机，此时N101 N0. 19 脚由0V 变为5V，电源V504 导通，RL502 吸合，AC220V 送到主电源板部件，经D501 RBV-606 硅堆整流，C507 滤波，得到约+300V 的直流电压。+300V 电压分为两路：一路经开关变压器的（5）～（10）绕阻加到开关管V501 的D 极；另一路经R518 、R519 为N500（KA3842）提供起始工作时的启动源，电源IC 正常工作时是由开关变压器的次级绕组D511 、C521 整流滤波后得到。当KA3842（7）脚的电压达到+16V 时，KA3842(7) 脚内部的基准电压发生器产生5V 的基准从（8）脚输出，使振荡器工作。该5V 电压还经R515 、R511 对C514 充电。当C514 两端电压达到一定值时，KA3842(4) 脚内的[Page]
电子开关断开，C514 又由5V 充电。由此产生的锯齿波电压高电平时，KA3842 从（6）脚输出驱动电压，送到V501 的G 极，V501 导通，其D 极输出电流在开关变压器T501 初级绕组上产生感应电动势，T501（3）端的正脉冲经D510 整流，C521 滤波给KA3842(7) 脚供电。在V501 的导通期间，T501 的初级绕组所接的整流电路因感应电动势反向而截止，电能便以磁能的形式储存在T501 中。当该矩形电压为低电平时，KA3842 的
（6）脚无输出，V501 因无驱动电压而截止。
3．稳压调整过程
当电网电压升高或负载减轻时，开关电源输出的B+电压升高，经R538 、VR501 、R539 、R540 误差取样电路取样，使误差放大器V507 的基极电位升高，而V507 发射极电压由稳压二极管VD505 稳压在6.3V 左右，因V507 基极电压增加使V507 基极电流增加，V507 的集电极电流也随之增加。由于N502 的发光二极管是串接在V507 的集电极电路中，当V507 的集电极电流增加时，流过光偶N502 内发光二极管的电流增加，使光偶的发光强度增强，N502 内光敏三极管导通电流增加内阻减少，反馈到KA3842（2）脚，该脚电压与同向输入端的基准电压比较后，使KA3842(6) 脚输出脉冲占空比减小，V501 提前截止。反之，当电网电压下降或负载变重时稳压过程与之相反。
4．保护电路
A.过压保护电路
过压保护电路由VD501 、V502 等组成，当某种原因（300V 上升等），负反馈回路开路等电路工作异常级负载电压上升时，D511 、C521 组成的次级绕阻整流出来的电压也随之上升，当电压超过HZ18C2 的稳压值时，VD501 击穿，V502 导通，KA3842（1）脚由3.1V 变为0.3V，此时KA3842 输出被截止。
B . 过流保护电路
过流保护电路由R516A 、R516B 、R513 、KA3842 等组成，R516A 、R516B 为过流取样电阻。当V501 饱和导通时间过长，产生较大的漏极电流时，在R516A 、R516B 上产生的压降会升高，经R513 、C517 分压后反馈回KA3842（3）脚，当（3）脚电压大于1.1V 时，KA3842（6）脚无脉冲输出，V501 截止，开关电源停止工作，起到过流保护作用。
C.欠压保护电路
当KA3842 的启动电压低于16V 时，KA3842 不能启动，基（6）脚无驱动电压输出，开关电源不能工作。当KA3842 已经启动，但负载有过流时T503 的感抗下降，KA3842 停止工作，避免了V501 内激励不足而损坏。
D.电压吸收电路
为了防止V501 在截止期间D 极的感应脉冲电压将V501 击穿，该电路设置了由C518 、R521 、D509 等组成的尖峰吸收回路，V501 D 极输出的脉冲电压经D508 对C510 充电，使V501 的尖峰脉冲电压被有效吸收，起到保护作用。
5．电源部分检修注意事项
启动不良，一般是启动电容不良引起，各路负载输出电压不够，电源处于反复启动状态。当B+在250V 时，一般是+17V 对有负载对地短路，造成N501 光耦失去控制作用。
三．行场扫描部分电路介绍
1．简介
HT-3261E 高清电视扫描电路应用了自适应多频变换电路，行频可从28K-48K，场频可从50Hz-130Hz 。由MCU 芯片WT62P1 控制DDP 偏转处理芯片TDA4856 来实现行场频的变化，并在行频变化的同时MCU 控制接入不同的S 校正电容和动态聚焦电容，保证在不同行频的条件下都有良好的线性和聚焦。为了适应各种显示设备，在VGA 和YpbPr 输入状态下，各种模拟量和画面的几何失真都可能过用户来自行调整。
为了自动适应在行频变化时，维持行幅和高压的稳定，它主要工作点的电压都由开关电源提供，并且行扫描输出级和阳极高压输出级电路独立工作。使电路有良好的稳压性，高压不会随图像的亮暗而变动。[Page]

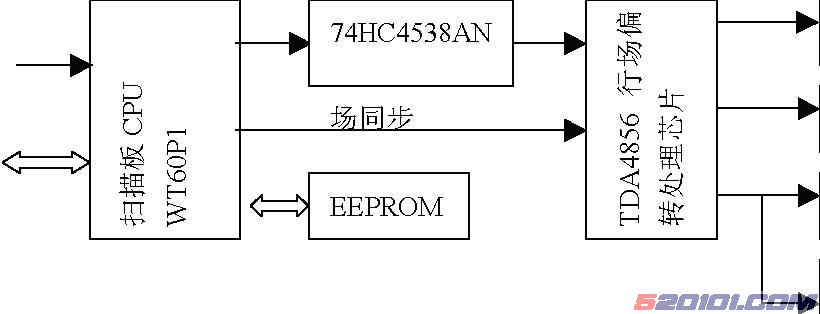

2．扫描板的主要组成电路框图：
场输出TDA8359
B+驱动
行输出驱动
TL494 高压驱动
3．扫描电路中行场同步信号的流程
从TV 主板N301 TV/HDTV 视频切换开关输出的H、V 同步信号经CRT 板转接后送入扫描主板，经V105、V106 整形后送到N101 CPU WT60P1 第1、2 脚同步脉冲输入端，CPU 监视计数行场脉冲频率，外部输入信号源行场频率变化时，须切换到相应的扫描模式，当在VGA 状态下没有外部触发信号源时，CPU 自动送出
31.5KHz/60Hz 的信号。行同步信号从N101 CPU 的（33）脚送出到N801 的（4）和（12）脚，N801 74HC4538AN 是一个双单稳态集成电路经整形后，行同步信号从N801(7) 脚送出到N802（15）脚行同步信号输入端。场同步从CPU 第32 脚直接送到N802 TDA4856 第14 脚。
4．TDA4856 功能介绍
TDA4856 是一片I2C 总线控制的行场处理芯片，它具有15k 至130kHz 的行同步频率范围，以及50 至160Hz 场同步频率范围，具备了很强的几何较正功能，在计算机显示器电路中应用广泛。该芯片内部含有行、场频锁相环振荡器，其行自由振荡频率决定于TDA4856 外围所接的R835, R836 的值，自由振荡器根据WT60P1 输出的行、场同步信号，对其输出的水平、垂直驱动信号进行锁相同步，一般要求行自由振荡频率低于同步信号的频率。该芯片在I2C 总线数据的控制下，可对图像几何形状进行调整，包括场幅、场线性、场中心、东西枕较、梯形校正、弓形校正、平行四边形校正、动态聚焦调整等强大的几何调整功能。该芯片还有Ｘ－射线保护功能，从行包的输出绕组⑨脚取样监视高压变化情况，当N802 第2 脚的电压高于5V 时，则Ｘ－射线保护起作用，行输出停止，此时本机指示灯依然显示开机状态。
行同步信号从第14 脚输入后，由IC 内部同步信号输入和极性转换处理后加到N802 的（26）脚内部PLL1 频率锁相环电路。PLL1 主要作用是使输入的行同步信号与行振荡电路产生的振荡信号保持频率的同步，具有极高的稳定性，从而确保行频同步和图象稳定，PLL1 行频自动控制电路的灵敏度和稳定性由N802（26）脚外接的电阻和电容决定，此RC 回路为锁相环滤波回路，若出现故障回造成同步不稳定或不同步的现象。
N802（28）脚为行振荡器基准电流端，其外接的电阻R836 决定行振荡频率的最小值，（27）脚为频率/ 电压转换电压缓冲输出端，（27）脚和（28）脚的电阻R835 决定行振荡频率的振荡范围，（29）脚外接行振荡电容器C815 。
经PLL1 第一锁相环鉴相控制后的行振荡信号，在送往PLL2 第二锁相环自动频率电路的鉴相器，与N802
（1）脚的行逆程脉冲比较后，从PLL 输出行振荡相位误差信号，并由（8）脚输出具有一定占空比的行扫描方波信号，作为行输出的激励信号。PLL2 锁相环的主要作用有三个：一是稳定和控制行激励脉冲的相位，从
而确保图象中心位置不随亮度变化而变化。二是通过改变行相位达到调整图象中心位置的目的。由于TDA4856 采用总线控制，因此行相位（图象中心位置）的调节不在采用电位器，而是通过微处理器通过总线进行控制和调节。三是通过动态控制行相位实现水平不平衡失真（平行四边形和枕形失真不平横）校正的目的。在TDA4856 内部产生的平行四边形和枕形失真不平衡校正信号（场频锯齿波和抛物波）加入到行PLL2 锁相环路，控制（8）脚输出行激励信号的相位，使图象的中心按失真校正信号波形的规律变化即可实现水平不平衡失真校正的目的。[Page]
5．行输出电路和高压稳定电路
HDTV 机芯为了满足较宽的行扫描工作频率范围，在电路上采用了行扫描与高压分别驱动的方法。随着行频升高，行管的有功功耗成倍增加，且CRT 管本身的高压有功功耗也达到60 瓦以上，致使传统的行偏、高压产生二合一电路的行输出级行输出管的工作电流大幅增加，从而引发了高温和大功率驱动等一系列问题。因此，采用与行输出级分开的独立高压产生电路，该方案与传统的行输出方案相比，其负载由行偏转线圈及高压包组成的一个负载变成两个独立的负载，使得单元电路功率经分配后大大降低，并提高产品的可靠性。此外，由于高压和行输出电路的独立大大减小了高压与行电流的相关性，这对于多频扫描电路至关重要。设计工程师可根据所提出的指标要求独立地对高压单元设计，如采用反馈控制电路来确保显示系统在不同的扫描格式及不同的图像内容下保持高稳定度的CRT 阳极高压。
有一定占空比、频率与输入的行同步同频同相的行驱动矩形波从TDA4856 的第8 脚行输出，经推挽电路后分别加到V307 和V407 IRF630，经激励变压器T302 和T401 后，分别控制两个开关管2SC5144 的导通和截止。
B+控制波形从TDA4856 的第6 脚输出，经V304 、V305 推挽和变压器T301 耦合后加到V306 的栅极，第6 脚输出波形的宽度决定V306 导通时间的长或短。当N802 和第8 脚开始输出行扫描信号，由低电平变为高电平时，V404 导通，V408 和V307 导通，经推动变压器后V301 和V401 基极低电位而截止，此时行扫描的逆程开始，经过约占扫描周期的40％时间后，N802 第8 脚的电平反转，两个开关管V301 和V401 均处于导通状态，此时行电路处于扫描的正程。在第8 脚低电平变为高电平时第6 脚波形由高电平变为低电平，推挽电路V304 导通，经1：1 的隔离变压器T301 后，V306 栅极为高电平，V306 导通，185V 的电源经V306 、R307 、T303 加到行输出管V301 的C 极，在每个行扫描周期，V307 导通的时间越长，经T303 假行包初级线圈电流就越大，储存的能量就越多，V301 导通时行电流就越大，行逆程电压上升，行幅也就越大。N802 （6）脚输出波形的宽度主要是由I2C 总线和第3、4、5 脚的电压控制。
高压电路主要是由PWM 控制器N401 TL494 、V407 和T402 组成。它的工作原理同行扫描输出级在开关管截止时有很高的逆程电压，用此反峰电压经次级升压整流得到CRT 所需的阳极高压。其中N401 是一个脉冲宽度调制芯片，它输出的PWM 波加到V407 控制V407 的导通时间。当V401 高压管导通时，V407 同时也导通，电流从电源185V 经V401 、D421 、D420 、T402 初级线圈、R437 和V407 接地，185V 的电压加在T402 的初级线圈上，该组线圈的电流线性增大。当V407 截止时，电流经D419 流向185V 电源端，即T402 初级线圈两端等电位，流经该线圈的电流不再增长。V401 由导通变为截止时，C422 放电在V401 形成一个负向脉冲。当V407 导通时间加长时，经过T402 初级线圈的电流越大，T402 储存的能量就越多，开关管V401 由导通变为截止时，电容C422 与T402 组成并联谐振电路，C422 放电形成一个更高的负脉冲，该脉冲经T402 互感变压器叠加到行包的1~3 绕组，经T404 高压整流后高压就会升高。控制V407 导通时间的长短从而控制了阳极高压的大小。
V407MOSFET 管的导通或截止是受TL494CN 控制的，TL494CN 输入驱动信号的频率与第5 脚D410 的行驱动信号相同，输出信号的脉冲宽度主要由IC 的第1 脚与第2 脚的电压差决定。现电路中第2 脚经R412 接到IC 第14 脚5.0V 的参考电平输出端，所以第2 脚的电压固定在5.0V，第9、10 脚输出的脉宽由第1 脚的电压决定。而第1 脚是行输出变压器次级绕组的经分压后的取样引脚，当阳极高压下降时，行输出变压器各路次级绕[Page]
组的电压也下降，反馈到IC 第1 脚的电压跟着下降，此时TL494 会增大输出的脉冲宽度，加大V407 的导通时间，从而稳压了高压。
6. 场输出电路
场功放是采用BTL 形式的功率放大TDA8359 集成电路，从TDA4856 的②、③脚送出场驱动信号直接耦合到TDA8359 的第①、②脚，TDA8359 输出也充许采用直流直接耦合到场偏转线圈，该IC 采用双电源供电，其中+15V 是场扫描正程电源，而场扫描逆程的电源是由+38V 提供。
7．X-射线保护电路
过高的阳极高压会产生有碍于身体健康的X-射线，为了防止过量的X-射线辐射，本机设置了X-射线保护电路。它的工作过程为：当高压回路出现故障引起显像管的阳极高压上升时，脉冲变压器的次级几乎所有绕组的电压都会上升，此时T404 第4 脚经D404 整流后的电压也随之上升，经R405 、R406 分压后送到N402 比较器的输入端。
N402 是由两个比较器组成的集成电路，在此电路中只用了其中的一个比较器，将另外一个比较器接地，其中第2 脚是反向输入端，外接10K 电阻和对地HZ5C1 的稳压管，将该脚的电压稳定在5.1V 左右，第3 脚是正向输入端，它与第2 脚的基准电压相比较，当第3 脚的电压高于第2 脚时，比较器反转，第1 脚输入高电平，一方面通过D406 送回到输入端，起到锁定的作用，另一方面通过R407 、D432 送到N802 的X-射线保护引脚，N802 的BDRV 和HDRV 禁止输出，同时通过D408 、D425 更有效地让HDRV 截止，起到保护作用。
8．双动态聚焦
该机芯采用了双动态聚焦电路，同时在水平和垂直两个方向上对电子束进行动态补偿，可以更好地提高屏幕四角的图像清晰度。
垂直方向的聚焦由N802 的32 脚输出，经C428 耦合到V409 进行放大，经放大的场抛物波经T403 加到T404 的第15 脚，由于扫描频率较低，T403 的次级对场抛物波呈现低阻抗。行动态聚焦的抛物波从T404 的第6 脚引出，在正常工作时，行回扫脉冲变压器的第6 脚有峰峰值是300V 左右的脉冲电压，经L401，C429 等电容组成的串联LC 谐振后，在T403 的初级有峰峰值约为100V 的抛物波。T403 的原边与副边是1：10 的变压器，当初级线圈加有峰峰值约为100V 的抛物波，次级的线圈上有峰峰值约为1000V 左右的抛物波作为动态聚焦的调制电压和场抛物波一起叠加到FBT 的15 脚。
9．G1 控制电路
在高清电路中增加了G1 控制电路，它与控制栅极和加速极一起控制扫描电子束流，在正常行扫描期间，G1 不会对图像信号产生调制，当G1 降到-250V 时，它们组成的合成电场能让扫描电子束截止。它有场消隐、转台消隐、保护作用及关机消亮点功能。G1 电压是从行逆程回扫变压器（行包）T404 第6 脚输出峰值为-300V 的脉冲电压，经D413 整流，C437 滤波得到，经可变电阻VR402,R443,R807,V801,D805 等电路后分压加到CRT 管座上。
a.场消隐
当场扫描电路处于扫描逆程时，N201 场IC 第7 脚输出的场逆程脉冲经R210 、D201 后加到V201 基极，V201 导通，此时V201 的集电极电压由截止时的+185V 变为0V，接到V201 集电极的电容C205 电压也由+185V 降为0V 左右。由于电容两端的电压不能突变，G1 端的电压同样下降185V，即在场逆程期间，G1 的电压在-200V 左右，在CRT 组成的合成电场中足以让扫描电子流截止，保证场扫描逆程期间在屏幕上不会出现场回扫线。
b.转台消隐
当TV 状态下进行频道转换时，转台消隐控制信号由TV 主板CPU 的第36 脚产生高电平，送到扫描主板JMP1 点，JMP1 点变成4.3V。在电视正常工作时，JMP1 点经R121 、R805 分压得到2V 左右，即V803 的基地为2V 左右，+12V 电源经电阻R808 、D805，刚好能让V803 导通，V803 集电极一发射板电阻较小，G1 电[Page]
位在10V~25V 之间。在转台消隐时，V803 基极升为4.3V 时，V803 截止，集电极一发射板电阻变的无穷大，G1 电压变为-250V ，从而达到转台消隐的目的。
c.保护作用
当电路工作发生异常，如TDA4856 X-射线保护，无行反馈输入，无行同步输入等时，TDA4856 第17 脚由低电平变为5V，经D804 、R826 、R825 电阻使V801 导通，V801 集成极降为0.3V，+12V 电源电压经R808 、R813 分压后，在D801 的负端为7.5V 左右，此时D805 稳压管V803 处于反偏状态，V803 集电极一发射极电阻变得很大，G1 电压降为-250V 左右。
d.关机消亮点作用
在正常工作时V803 的基极经R121 、R805 分压该脚电压在1.5V 左右，加上V803 的BE 极的压降0.6V，D805 稳压管8V 的压降，V803 刚好可以工作在导通状态，V803 的CE 极显现的电阻较小。当电源开机时，各路电源电压都下降，给TDA4856 的电源也下降，此时V803 截止，G1 的电压下降，从而保护了显像管防止关机出现亮点。
四．CRT 板
HT-3261E 的以CRT 板主要由高清字符产生器N401 MTV021 预视放N402 LM1269，视放N403 LM2426，直流偏置N404 LM2483 组成。
N402 LM1269 是一个CMOS 器件，带一组OSD 接口的I2C 总线控制预视放集成电路。

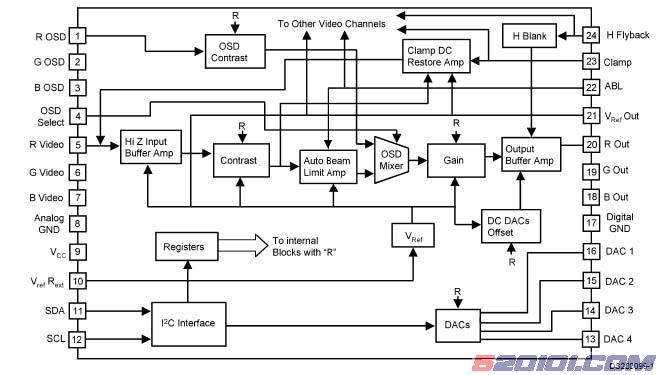

LM1269 的内部方框图：
| 主要引脚介绍： |
|
| Pin1~3：Red Green Blue OSD 输入 |
|
|
|
这些引脚接收标准的TTL 或CMOS 电 |
|
|
平，每个彩色引脚要么是高电平，要么 |
|
|
是低电平。不用时应该用47K 的电阻 |
|
|
第接地。图中的二极为防静电二极管。 |
五．伴音信号处理电路
1．简介
伴音信号处理电路主要由受TV 主板CPU M37225 I2C 总线控制的音效处理芯片MSP3410B 和AV/TV 伴音切换电路CXA2089Q 组成，伴音功放采用的是TDA2616 。
主芯片采用了MSP3410B 是由德国ITT 公司开发的多功能伴音处理集成电路，它被广泛地应用在各种型号的视像产品的数字声处理，它能完成FM、AM 模拟伴音、NICAM 数字伴音及德国立体声的解调；具有环绕处理；高低音均衡、音量控制；并具有NICAM 总线接口(NBUS) 伴音、总线接口(SBUS) 、多路音频接口(SCART)；耳机输出等多种功能，它与CPU 通过I2C 总线进行通讯，是目前最先进的伴音处理集成电路。
2．伴音信号流程
该伴音处理集成电路，NICAM 数字声信号的RF 信号，经调谐器进入准分离声音解调电路，当电视工作在TV 状态时，高频调谐器在I2C 总线的调谐下，从天线接收带有丽音的射频信号，通过一体化高频调谐器进行高放、混频、中放和视频检波，同时输出第二伴音中频信号，解调之后得到中心频率分别为4.5M~6.5M 为载频的调频信号，第二伴音中频信号通过5～8MHz 带通滤波器滤除带外无用信号，当电视信号含NICAM 信号时包含5.85MHz(PAL－D 制NICAM) 的数字载波同时从高频调谐器的第15 脚送出，经V203 射随后，送到N401 MSP3410B 的第58 脚。送入多伴音处理集成电路MSP3410B 进行FM 伴音及NICAM 伴音的解调。
ITT MSP3410 内部方框如下页图中所示，中放输出的第二伴音中频信号，进入MSP3410B，其内置AGC 电路调整输入幅度，使其达到A／D(模／数)转换所需要的电压，第二伴音中频的输入幅度在0.14～3.0VP－P 之间，内部AGC 电路均可进行自动增益控制，增强了MSP3410 适应信号的能力。
A／D 转换电路对FM 中频或NICAM 的调制信号进行模拟到数字信号的转换，转换过程中的采样频率为MSP3410B 外部晶体振荡器的频率，即18.432MHz 。在非NICAM 状态时，该晶体处于开环的自由振荡，其频率近似于18432000Hz，但不能超过±1.5kHz 的范围，否则在有丽音信号播放时，MSP3410B 无法识别丽音。一旦MSP3410 识别到丽音，内部电路就将该振荡频率锁定到准确的18432000Hz，并将其576 次分频到32kHz，作为丽音的时钟。[Page]
A／D 转换后的数字信号输入到有限脉冲数字滤波器，将NICAM 的DQPSK 调制信号选出，并滤除FM 及其它干扰信号，该滤波器的参数可由电视机的CPU 改变，不同的NICAM 制式对应不同的参数。经过滤
波后的NICAM 解调信号送入DQPSK 调制电路，恢复出基带的丽音编码串行数据和时钟，并送入丽音解码电路解调出原始的数字基带左和右声道(立体声时)或A、B 声道(双语时)信号。同时，串行的丽音编码数据和丽音时钟也可通过MSP3410B 的引脚输出，与其它的电路进行丽音总线的连接。
在丽音解码电路中，按照丽音编码的逆过程分别完成去扩散(解扰)、去交织、恢复标度系数、检错与纠错、将11 比特的二进制丽音数据去奇偶校验位、并根据标度系数将10 比特压缩二进制数据扩展为14 比特的原始采样数据。
被恢复后的原始14 比特数据经过数字去加重电路(按J17 标准)，得到丽音两个声道的数字信号，该数字信号分别经过自己的D／A(数／模)转换电路后，恢复出两个声道的模拟音频信号。
在整个丽音的解调过程中，MSP3410B 通过I2C 总线由主CPU 控制，丽音开始工作时，CPU 通过总线将丽音的工作参数(如有限数字滤波器的参数)写入到MSP3410 的寄存器，在等待一段(如1 秒)MSP3410B 的识别时间后，CPU 从MSP3410B 的状态寄存器里读出丽音的识别状态，如读出的数据表明有丽音播送，则CPU 根据当前是立体声或双语，将丽音的输出L／R(立体声)A／B（双语）切换到主伴音的左右声道。在立体声时，丽音的L，R 分别与电视机的L，R 通道相连接，而在双语时，将丽音A(或丽音B)输入到L 与R 通道。MSP3410B 功能完善，CPU 对其控制非常方便简单。
