５００型万用表的维修与校验

摘要：

５００型万用表具有量程设置合理、表盘大、准确、电池耐用、电压测量灵敏度高、电阻刻度中心值低（１０Ω）、稳定可靠等优点，在电子测量中得到广泛使用。本文介绍常见故障的检修和校验。 １．电流测量电路和检测

       ５００型万用表具有量程设置合理、表盘大、准确、电池耐用、电压测量灵敏度高、电阻刻度中心值低（１０Ω）、稳定可靠等优点，在电子测量中得到广泛使用。本文介绍常见故障的检修和校验。
１．电流测量电路和检测

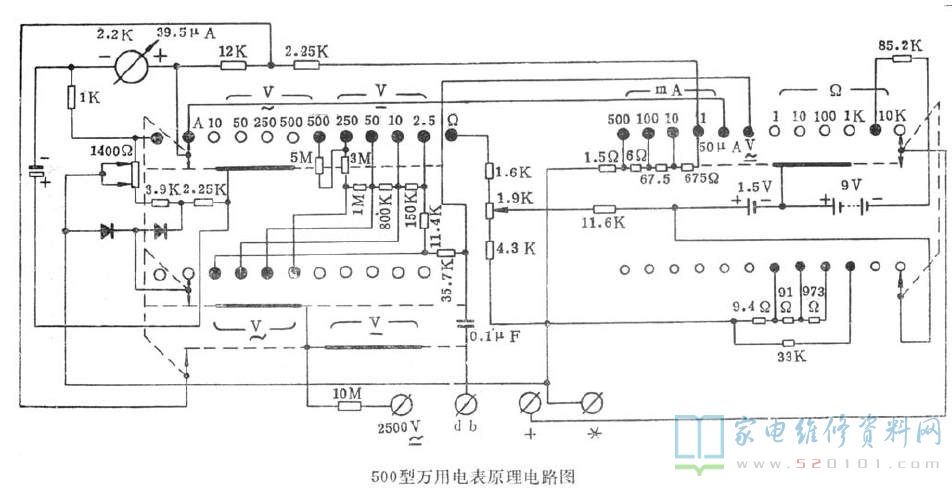

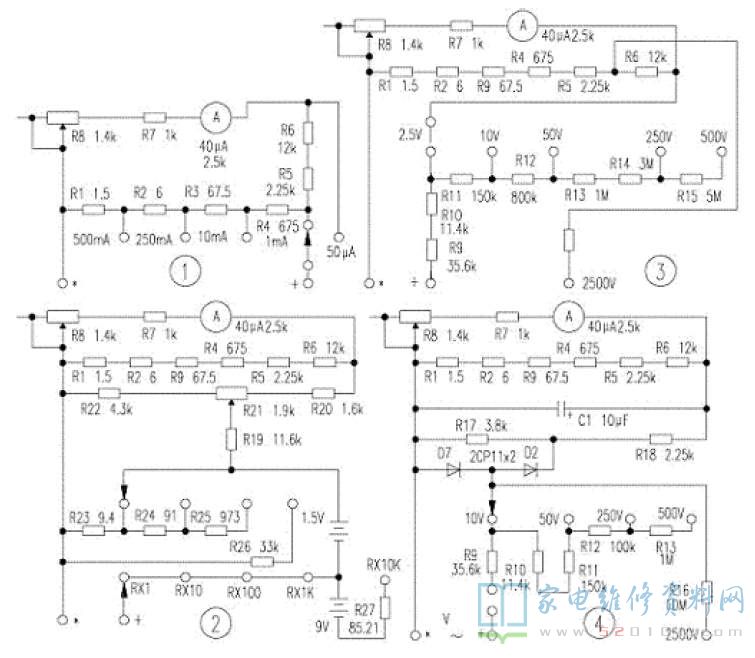

       电流挡是所有测量电路的基础，电流挡失效，其他一切功能都将失效。因此，维修５００型万用表，必须从电流挡开始。判断和校准电流挡的方法是用一个好的５００型万用表或更高一级的电流表作标准表，与被测表串联。将两表量程都转到５０μＡ挡，两表都必须水平放置。再分别串联２００ｋΩ、１０ｋΩ、１ｋΩ、１０Ω（分别校验１ｍＡ、１０ｍＡ、２５０ｍＡ、５００ｍＡ）的电阻后与可调稳压电源（０～１２Ｖ）连接。电流挡测量电路如图１所示。
调节稳压电源（约５Ｖ），使标准表的指示为２５μＡ（指示在正中心位置）。若有误差可调整被测５００型万用表电流测量电路中的电位器Ｒ８，将其校正为２５μＡ。如果调整达不到要求，可能为灵敏度下降。下降的原因主要是游丝变形、动圈的轴尖摩擦力增大或是磁场减弱。可以在通电的情况下用不锈钢镊子轻碰游丝的外侧，观察表头的指示情况，如果游丝变形不严重，表头的灵敏度可以恢复。如证实表头灵敏度正常，而在５０μＡ状态与标准表的指示不一致时，一般为分流电路的故障。
表头灵敏度为４０μＡ，当引入分流电阻使表头的满偏电流为５０μＡ时，求得分流电阻Ｒ分应为１５ｋΩ。若电表在各挡都无指示，应检查Ｒ８线绕电阻是否开路。分流电阻常见的故障是线绕电阻开路，当分流电阻开路时，指针的阻尼明显变坏。因此，通过指针的阻尼情况也可以判断分流电路的正常与否。
２．电阻测量电路与检测
       电阻量程使用频繁，且往往在线测量，如果在有电压的电路中测量电阻或误测电压，则电阻挡的电阻很可能烧毁。５００型万用表电阻测量电路如图２。
      ５００型万用表电阻测量最小挡的中心阻值是１０Ω，这意味着可对被测电路提供较大的测试电流（最大可提供１５０ｍＡ），因此能测量可控硅的维持电流（其他万用表却不能）。也因此如果万一误接在有电压的电路时，同样也要流过较大的电流，极易烧坏元件，如Ｒ２４（９１Ω）等。电路中，Ｒ×１、Ｒ×１０、Ｒ×１００挡的电阻是相互依存的，只要其中一只损坏，将影响其他挡位的使用。如Ｒ２４烧毁，电阻处在开路状态时，短路两表笔，表头有指示，也可以调零，但测量数据将远小于真实值。
电流、电阻挡的线绕电阻，几乎都是些非标称电阻值，且精度要求都很高，可用相应的康铜丝绕制，而且必须用高精度的数字表或电桥测试。
电阻挡校验时，准备１０Ω、１００Ω、１ｋΩ、１０ｋΩ电阻作标准，因为这些都是电阻测量各挡刻度的中心阻值。如果中心阻值甚至整个刻度都不对，应从Ｒ×１挡开始进行校验。如果指针偏右则说明表内阻值偏大（含电池内阻、测量线电阻、波段开关接触电阻以及Ｒ２３在内所有电阻之和应不大于１０Ω），要检查上述的所有因素，切实查清电阻增大的原因，如测量线的电阻大和波段开关的接触电阻增大等。电阻其他挡位的校正与Ｒ×１挡的校正方法相同。
３．电压测量电路与校验
      直流电压测量电路如图３。因为电流挡（５０μＡ）是直流电压各挡的基础，如果更换了电流挡的分流元件，必须检查电压测量（含交流电压挡）的准确性。校验时，将稳压电源分别调到２．５Ｖ、５Ｖ、１０Ｖ、２５Ｖ等电压值，以标准表指示为准，分别校正被测表在直流２．５Ｖ、１０Ｖ、５０Ｖ挡。一般情况下，只要５０μＡ挡准确，直流电压各挡元件正常，２．５级的精度是能保障的。只要直流各挡正常，交流各挡的正常就有基础。
       交流电压测量电路如图４。交流电压量程所不同的是，由于使用了非线性元件（二极管），为了尽可能改善刻度的线性，必须提高二极管的工作电流。因此，电路从设计上将二极管的工作电流提高到２５０μＡ，这使得电压测量灵敏度相应下降。
       校验交流电压的方法与直流电压相同。
