彩电伴音解调系统电路

　　彩电伴音系统电路分为两段,一段是产生第二伴音中频,一段是伴音制式切换

　　一.第二伴音产生中频电路
　　1.内载波方式:在此方式下图象中频与伴音中频共用一个中频通道,经过中放解调后输出的信号中不仅含有视频信号还含有第二伴音中频信号,这个第二伴音中频信号是由图象中频(38MHZ)和伴音中频(31.5MHZ)在中频解调器内差拍产生的,按制式不同其频率也有所不同,分别为:6.5MHZ,6MHZ,5.5MHZ,4.5MHZ
　2.准分离接收方式:所谓准分离接收方式实际上是一种变形的内载波方式,从高频头输出的中频信号分两路,一路是图象通道,一路是伴音通道.伴音通道的声表面滤波器做成双峰结构,它并不是只让伴音中频通过,图象中频同样可通过,但将带宽大大压缩,使伴音的信噪比大大提高,通过图象中频的目的是利用它在伴音检波器里差拍产生第二伴音中频.所以就原理上说此电路与内载波方式一样,不同的是使用窄带传送图象中频,从而提高了伴音的信噪比。

　　二.伴音制式切换

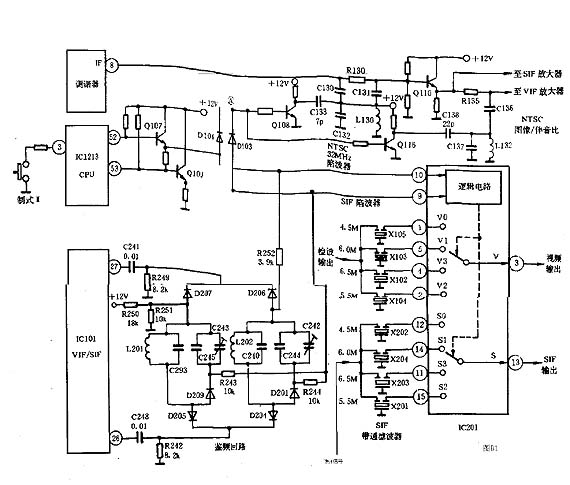

　　1.手动式制式切换:当电视机要接收多制式信号时,图象中频电路的选频特性需要改变,根据所接收的不同制式的要求改变图象中频带宽.另外,FM鉴频器要能对上述四种不同频率的伴音信号进行鉴频还要求用不同的带通滤波器把所需的伴音中频信号选出来,为了能用同一FM检波器解调不同频率的第二伴音中频信号,其鉴频回路参数也必须要作相应的改变.所有这些需要用开关信号对相应电路进行切换.这里我们以日本松下M16机芯彩电为例说明（如图2）

　　伴音中频电路的控制信号来源于IC1213(CPU)的52和53脚,它们的输出状态由键盘控制.它对应的52.53脚输出状态如表1,

　　由表1可看出,CPU52脚53脚输出分别经Q107,Q109缓冲后分为三路:一路经二极管D103,D104进行运算去控制开关管Q108,Q116的状态,从而改变图象中频电路的带宽.第二路由10脚和9脚送入IC201内经逻辑电路译码分别控制两个四通道模拟开关的工作状态,以实现伴音中频陷波和选通.第三路分别通过电阻R252.R243.R244去控制FM检波器中的二极管开关改变鉴频回路的参数,实现正确解调.

　　2.自动控制方式

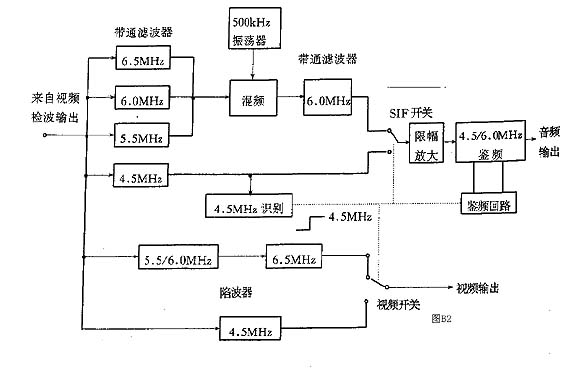

　　实现自动控制方式所用的IC有TA8615N.TA8710S.TA7337等,其原理框图如图3所示,

　　要实现自动控制的关键是4.5MHZ的识别电路.来自视频检波器输出的信号通过4.5MHZ带通滤波器送至4.5MHZ识别电路,当输入的第二伴音中频为4.5MHZ时,识别电路输出高电平(TA8615N),用此识别信号分别去控制SIF开关,视频开关及伴音鉴频回路参数,如果第二伴音载频非4.5MHZ那么经6.5MHZ,6MHZ或5.5MHZ带通滤波器取出送入混频器(TA87件0S)与500KHZ振荡信号进行混频,输出6MHZ的第二伴音中频再通过6MHZ带通滤波器送入鉴频电路(TA7337)从而解调出伴音.
