彩电中放电路的检修（一）

　　中放电路是彩电信号通道的一部分，包括高频头电路、图像中频放大和解调、第二伴音中频鉴频等电路。下面分别介绍这三部分的修理技巧。

　　一、高频头电路的修理
　　高频头电路损坏会造成收不到台或信号弱、某一频段收不到台或信号弱、跑台等故障。目前彩电使用的高频头有两种类型：一种是电压合成型的，也就是我们熟悉的传统类型，上面有BM、BL、BH、BU、VD、AGC、AFT及IF等引脚；另一种是较先进的用总线控制的高频头，一般为频率合成型的。总线控制的高频头较少发生故障，这里重点介绍传统高频头电路的修理。
　　1．局频头的工作条件
　　彩电出现三个频段均收不到台的故障，先别忙着急于换高频头，首先看一下高频头正常工作的条件是否满足。电压合成型的高频头要正常工作，必须满足以下条件：
　　(1)高频头的BM端应该有12V电源电压(现在也有用9V供电的高频头)。
　　(2)AGC脚在无信号时应该有7V以上的电压。
　　(3)必须加上频段切换电压，而且在任何时候只能有一个频段加上电压，不能两个频段同时有电压。
　　(4)必须能加上调谐电压，且连续可调。调节范围一般为0～30V。
　　如果高频头的BM端没有12V(或9V)供电就不用说了．连电源都没有怎能指望高频头正常工作?AGC脚必须有7v以上的电源，那是因为现在的绝大多数高频头，都是正向控制的AGC，即AGC电压越高，高频头增益越大。彩电收不到台时．中放电路应该输出最高AGC电压，如果AGC电压为0V或很低．则应先查明AGC电压低的原因再说。
　　2．收不到台或收台少的检修
　　彩电三个频道都收不到台时，如果BM电压和AGC电压均正常，则让机器自动选台，同时根据屏幕上的显示分别测三个频段切换电压是否出现，调谐电压VD是否能从O～30V连续变化。三个频段切换电压都不出现的情况较少，除非频段切换供电电路出了问题。调谐电压VD若始终是0V或30V，则需检查调谐电压控制电路。如上述电压均正常，则考虑换高频头。

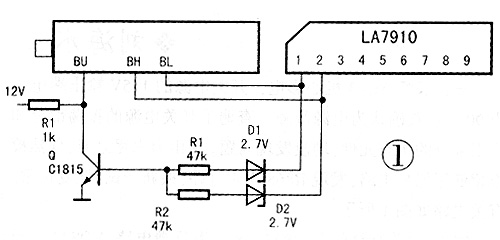

　　某一频段收不到台，我们只需检查相应的频段切换电压是否有就行了，若切换电压正常，则须更换高频头。由于频段切换集成电路损坏而造成的某一频段收不到台，若一时找不到替换的集成电路，可以用分立元件搭接一个简单电路来应急。以常见的LA7910为例，接收UHF电台的条件是①②脚为OV，而⑦脚为12V。假设由于其⑦脚内部电路损坏而造成收不到UHF电台。此时可以将⑦脚剪掉，用分立元件参照图1搭接电路来代替。

彩电中放电路的检修（一）第1张

　　我们可以这样考虑：按照逻辑，不管BL、BH中有哪个是12V，则BU就应该是0V，只有当BL、BH均为0V时，BU才会是12V。在图1中，不论BL或BH哪个是12V，Q必然饱和，BU的电压就是OV，只有当BL和BH的电压均为OV时，Q才会截止。12V电压通过R1加到BU端子上。图中D1、D2是为了防止切换到UHF时，BL和BH不完全为0V，如果能保证(测试一下即可、)切换到UHF时，BL和BH电压为0V，则D1、D2可省略。
　　3．接收信号弱
　　首先应检查AGC电压，应该为7V左右。这道理很简单．因为既然信号弱，如果中放电路正常的话，必然使高频头的AGC电压升高。假如高频头的AGC电压低，则需要检查AGC控制电路。若AGC电压正常的话，则故障既可能是高频头，也可能是预中放电路和声表面波滤波器，可通过试换来确定。
　　某一频段信号弱，则不必考虑AGC电压、预中放电路和声表面波滤波器，较常见的故障是高频头本身问题。但也有一个较容易忽视的地方，就是频段切换电压是否加足。比如接收L段时信号弱，此时BL端上的电压一般应该是12V，如果只有9V．对于有些高频头而言，虽然也能切换频段，但会造成L段信号弱。
　　4．跑台
　　出现跑台故障原因有多种：一是高频头本身有问题，二是中放AFT或中频中周调偏，三是中放AFT输出到CPU的AFT输入传输有问题，四是调谐电压不稳定。其中第四种情况较少见．应重点检测前三种情况。
　　判断跑台原因是哪一种，可通过让机器自动选台来区别：如果高频头本身有问题造成跑台，往往在自动选台时节目能锁住，但选完以后台就偏离跑掉了；如果是中放AFT或中频中周调偏，或中放AFT输出到CPU的AFF输入传输中有问题，自动选台时节目根本锁不住。
