枕形失真的检修与枕校电容（二）

　　检查拆下的旧件为CDll6型2．2IμF／400V普通电解电容．显然是上次修理时换上的。另外在机箱内还找到一支CD71型2．21xF／50V无极性电解电容的铝壳，应是机上原装的，看来此电容在第一次故障时已经爆破。
　　小结：本机原装枕校电容的体积比其他彩电的小得多．可能是易损的原因。
　　[实例3]一台飞利浦291PT6011／93R彩电严重枕形失真，但时好时坏，故障多在开机20分钟至3个小时后出现，关机再开可以恢复正常，有时也可以自动恢复正常。

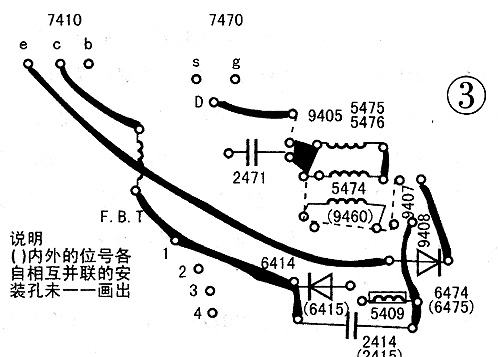

　　第一次上门修理，开机观察2小时，故障未出现，过两天用户再次来电话，称故障依旧。第二次上门时，未等故障出现便开盖检修。首先根据电原理图在电路板上查找枕校电容等元件并绘出简图(见图3)。

枕形失真的检修与枕校电容（二）第1张

　　枕校电容2471(4．7μF／100V)为薄膜电容，是不易损坏的：与之并联的2472、2479在电路图中标示为10μF电解电容，而电路板上有安装位置却无元件，说明是选装件(飞利浦彩电的电气原理图和电路板多为几种机型共用．有的元件是按不同机型分别选用的)。检查中发现5474(与之并联的安装孔还有9460、5475、5476)一脚的焊点有明显的环形裂纹。此外行输出变压器附近还有一些焊点不良，一并补焊后，故障再未出现。
　　修过的飞利浦彩电中．枕校电容基本上采用的是薄膜电容，而且未遇到过损坏的实例，不过一些机型(如25PT448A／93R)中跨线的虚焊却比较多，是值得注意的。
　　电解电容用作枕校电容时为什么容易失效呢?笔者认为有以下几个原因：
　　1．调制电感(即图1、图2中的L902和L503)70枕校电容组成积分电路，行频脉冲在枕校电容两端形成一个直流电压。这个电压又被枕校管调制成场频抛物波，其交流(高频脉冲)成份则流过枕校电容。由于这个电流比较大，也就容易使介质损耗比较大的电解电容发热。
　　2．体积小的电解电容自身散热条件差，与大体积电容相比更容易失效，即使无极性电容也不可靠。检修实例2中原装枕校电容体积只有φ6x12mm，同是无极性电解电容，在其他一些彩电中的枕校电容体积多为φ8 x12mm、φ10x20mm等，型号为CD72或仅有NP标记而无具体型号。
　　3．枕校电容往往安装在枕校管、行管和行输出变压器等高发热元件附近，自然会加快电解液干涸、容量下降的速度。
　　4．由于以上原因，当枕校电容容量降低后，其两端的脉冲幅度便异常变大，而直流电压下降，一方面可以造成电容击穿，另一方面还可能使枕校电容在某些时段在反向电压下工作，当其为普通电解电容时，必然会加速损坏。
　　鉴于以上分析，建议在维修中注意：
　　1．最好用薄膜电容代换原来的电解电容，体积虽然比较大，但安装一般不成问题。或利用其较长的引线立于周围元件之上，或用两支并联，电路板上下各装1支，或另找方便且远离热源的位置安装。
　　2．枕校电容如果用无极性电解电容，不妨再加并1支O．1μF／100V的薄膜电容。这样，对分布电感较大的电解电容来说．就可以旁路掉一部分高频脉冲电流，在一定程度上得到保护——这只是笔者的一种设想，虽然己在修机中采用，但效果尚待时日证明，不过起码是无害的。
