枕形校正电路的快速检修技巧（三）

　　例3：TCL2509型机，行幅缩小但线性良好。

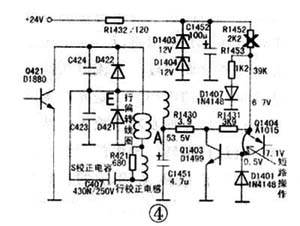

　　分析检修：如图4所示

　　开机测得A点电压为53.5V，偏高(正常值为23V左右)；B点电压为7.1V，正常；C点电压2.5V，正常。
瞬间短路Q1404的e、c极，行幅立即扩大，但有失真现象，这说明Q1403至E点之间的电路元器件正常。测得Q1404 e极电压为6．7V，偏低(正常值为7．7V)；c极电压为0．5V(正常值为O．57V)，但b极电压为正常的7.1V，此时Q1404处于反偏状态。可见故障就出在Q1404的偏置电路上。此时应重点检查Q1404的发射极偏置电路。经查R1 452已开路，换新后故障排除。

　　例4：TCL2509SZ型机，行幅缩小且枕形失真。

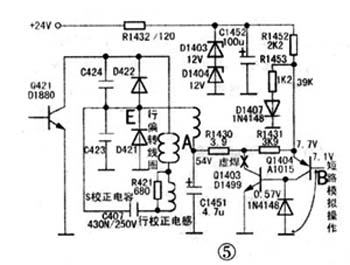

　　分析检修：如图5所示

　　开机测得Q1403C极电压也就是电路中的A点电压为54V严重偏高(正常值实修中发现三极管Q1403(D1499)的损坏率较高，在更换时一定要用正品元件，因为此管正常工作时温度比较高(在热天触摸该管的散热片时，有烫手感觉)。另外，在TCL大屏幕总线机中该管与散热片的固定螺丝并没有拧紧螺丝。
