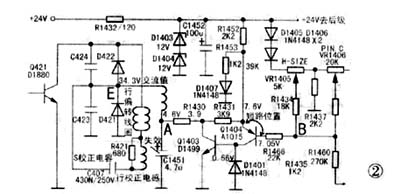

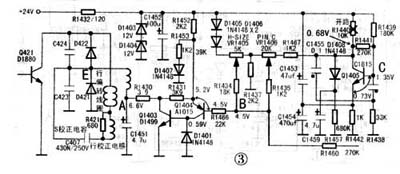

四、快速检修实例 首先测得电路中A点的直流电压为4.6v,严重偏低。造成A点电压低的原因有以下几点: 测得行枕形校正电路中的A点电压为6.6V,偏低。首先短路Q1404的e、b极,此时画面行幅大大缩小,A点的电位也升为53V,这说明Q1404至E点的这部分电路工作正常,故障可能是由于前级电路异常所致。接着测得B点电压为4.5V(正常值为7.1 V);测得C点电压为1.35V(正常值为2.5V)、Q1405 c极电压为0.68V、e极电压为0.73V。从测量结果可看出Q1405的c极电压降得最低。短路Q 1 405的b、e极让其截止,但其c极电压不变。该管c极通过R1440与24V相连,取下R1440测量已开路。用1OkΩ电阻更换后开机故障消失。 |
