“枕校”电感也能短路

摘要：

故障现象：检修CT－29K90E型LG彩电，行幅大且左右枕形失真。用户说：前三位维修员都无功而返，笔者嘴上没敢夸下海口，但心中却想：枕形失真，修这种故障，还不是轻易而举。 检修：打开机壳，找到“枕校”滤波电容C

  故障现象：检修CT－29K90E型LG彩电，行幅大且左右枕形失真。用户说：前三位维修员都无功而返，笔者嘴上没敢夸下海口，但心中却想：枕形失真，修这种故障，还不是轻易而举。

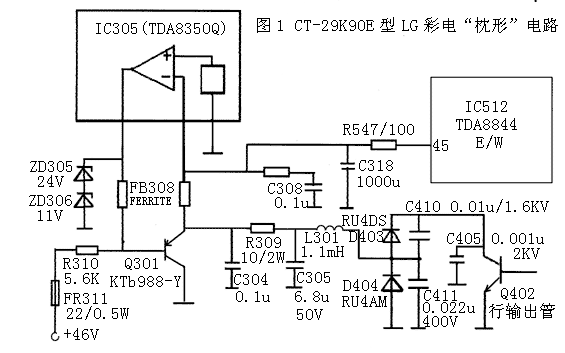

    检修：打开机壳，找到“枕校”滤波电容C305（前人已经动过），该电容易损，且能引起“枕形”失真。也许它的元件质量不过关，换一只后故障现象毫无改变。再测“枕校”中点（D404负极）电压为0 V，难道C411或D404击穿？测其在路正、反向电阻，与一般彩电差不多。干脆换新试试，把C411和D404都换新的，仍未果。测“枕校”输出管Q301的e极电压为0 V。若是Q301饱和或其c、e极击穿，R309应开路，但R309完好。检测Q301和C304也正常。难道L301开路，实测并无开路，其实即使L301开路，D404负极也应有一定的电压。测场输出集成电路IC303（TDA8350Q）“枕校”部分{11}脚和{12}脚电压，与图标差不多。IC303{12}脚外接IC512（TDA8844）的东西“枕校”控制电路，测TDA8350Q的{12}脚电压基本正常，可以证明TDA8844正常，我怀疑TDA8350Q内“枕校”部分损坏。由于手头没有该块，决定把Q301拆下，手摸Q301毫无温升，拆去后，故障现象毫无变化。检测Q301基本正常，用2SB988代换也无效，只得装回原件。
    万般无奈时，想到起初换用不同容量的电容替换C305时，当减小C305的容量，行幅可变，枕形失真也有所减轻，且D404负极电位有所升高；当把C305去掉后，该电压可升至6 V多。又向同行讨教也没结果，准备收工，让用户凑合着看，等买到TDA8350Q后再修，可似乎又不甘心；IC303 的{11}脚和{12}脚电压基本正常，证明“枕校”前级是正常的，故障应在输出级；Q301无温升，说明Q301截止，可能因空载所致。难道调制脉冲没加到行偏转线圈上，是L301短路了，似乎不大可能。但输出级只剩L301没检查了，焊下一看，果然有的地方漆包线漆皮损坏，已长出绿色的铜锈了，拆开绕组发现漆包线有较长的一段绝缘层已经完全破坏了。记住色标一端以及绕向，找来修电机用的同规格漆包线，剪取同样长度，按原样绕到原磁柱上，换上后，该机彻底修复。复测D404负极电压17 V左右（随画面变化而波动），Q301温升也正常。
    小结：由于L301短路，起不到低通滤波的作用，场频抛物波不能加到行输出级，故而引起枕形失真，也把“枕校”中点（D404负极）电压拉为0 V，行幅变大。由于L301线径较粗，且流过的电流并不大，不易损坏，很容易忽视。
