前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路，而且保护电路也更加复杂和完善。虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异。本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。

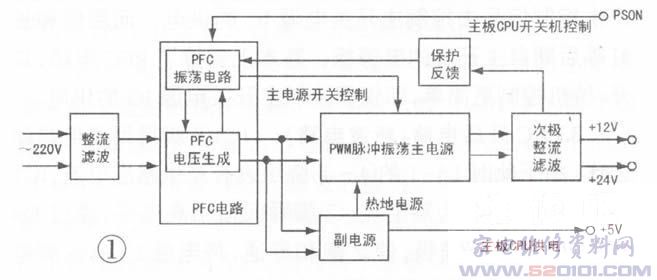

液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。
所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。
这里我们先介绍一下液晶电源中的特殊单元电路。
1．升压直流斩波电路 PFC电源采用的就是该电路。它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。

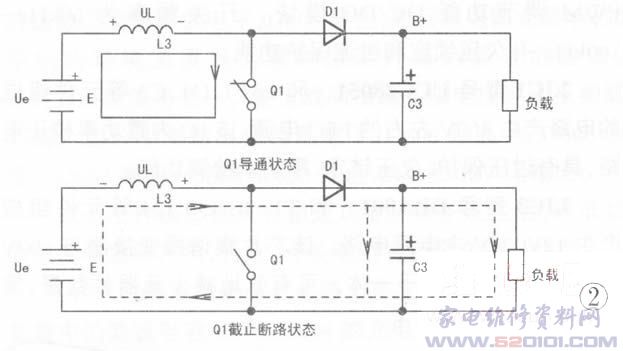

升压原理如图2。上面是Q1导通状态图，下面是Q1截止状态图。当Q1导通时，电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降，UL变成左负右正，这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。B+等于Ue+UL，明显B+大于Ue。通过改变Q1的导通时间，可以调节UL电压的高低，也就相当于调整了B+电压的高低。
2．半桥开关电源 桥式电源主要利用LC串联谐振特性。图3是串联谐振简化电路，R是LC串联回路的等效电阻。串联谐振的中心频率
，式中π是已知数3.14，可见谐振中心频率由L和c的值决定。
该电路谐振特点：当输入的AC信号频率等于谐振中心频率fo时，回路中的电流最大，且电感和电容两端的电压最高。只是L和c上的电压是反相的。故我们只要改变输入AC信号的频率，就可以改变回路电流，也就改变了L和C上的电压。如果将图3中的L换成图4中的变压器，次级输出电压是逆变升高(用于高压板)还是变压降低(用于开关电源)，则仅仅是通过绕组线圈匝数的多少来决定的。

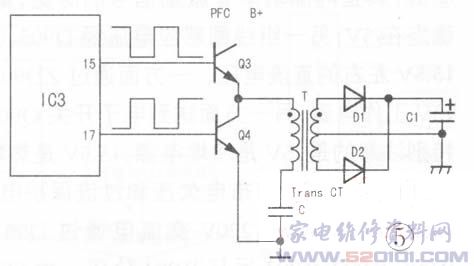

图5是通过以上电路演化而来的半桥电源简图。Ic3 15、17脚分别输出两组互为反相的矩形脉冲，驱动Q3和Q4交替导通，使流过变压器初级的交变电流信号感应到次级线圈，再通过D1、D2整流，c1滤波，得到输出电压。
通过以上分析可以得出这样一个结论：传统开关电源在开关变压器的初级回路是没有串联电容的，只要改变脉冲宽度就可以调节次级输出电压，简称PWM调制方式；而液晶电视的开关电源在开关变压器初级回路串联了一只电容，改变脉冲频率，即可方便地调节次级输出电压，这种控制方式简称PFM调制。
康佳液晶台达电源主要IC介绍

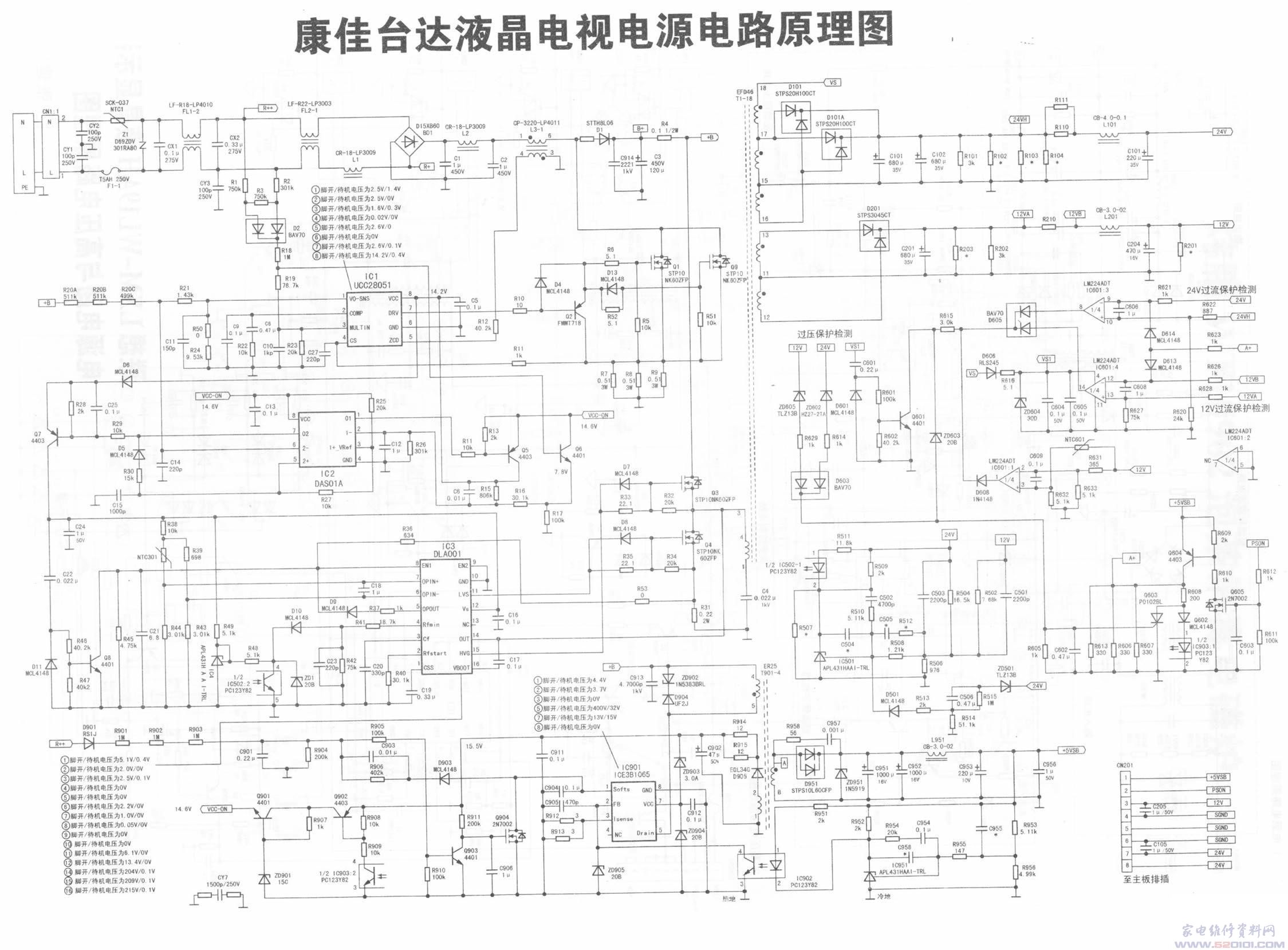

康佳液晶电视最常用的台达电源，是单元电路相对其他品牌来说最丰富的，其电路见图。在分析其工作原理前，我们先了解一下该电源采用的主要芯片。
1．IC901型号ICE3B1065和T901等元件组成的电路产生5v冷地待机副电源和热地15v电源。该Ic带有PWM调节功能Dc／Dc模块，开关频率为60kHz～100kHz，有欠压锁定和过流保护功能。
2．IC1型号UCC28051 和L3—1、D1、c3等元件组成的电路产生400v左右的PFC电源。该Ic内置功率校正电路，具有过压保护、欠压锁定、零功率检测功能。
3．IC3型号DLA001 和T1—18、Q3、Q4等元件组成产生12V、24v主电源电路。该芯片集谐振变换器与600V的高压半桥驱动器于一体，可有效地减少元器件数量，简化电源设计。
康佳台达电源工作原理介绍
1．待机副电源电路(5V)打开电源，220V市电经过低通滤波器滤波，BD1、c1、L2、c2整流滤波得到100Hz脉动直流电．再通过斩波储能电感L3—1和D1对c3充电得到B+电压，送到Ic901、T901-4组成的待机副电源电路(因为此时Ic1和Ic3都没有工作，B+大约为320v左右)。
B+电压经过开关变压器T901-4初级线圈加到IC901⑤脚，此Ic内部恒流源通过⑤脚对①脚外接电容c902充电，当c902上的电压达到4．4v左右时开始启动振荡电路，⑤脚内部功率MOS管控制T901-4初级线圈电流通断，从而产生感应电压，耦合到次级。
T901—4次级有两组线圈。一组线圈感应电压经过D951、C951、c952、L953整流滤波，得到接近5v的直流电压。再通过Ic951、Ic902将采样比较信号负反馈到IC901②脚，调整内部功率管激励信号的脉宽，最终使输出电压稳定在5v；另一组线圈感应电压经D905、C902整流，得到15．5v左右的直流电压，一方面通过zD903给Ic901提供13v工作电源，另一方面送到电子开关Q902输入端。需要特别注意的是，5v是冷地电源，15．5V是热地电源。
副电源设计有市电欠压和过流保护电路。(1)欠压保护：正常工作时，220V交流电通过D901半波整流，经R901、R902、R903后与R904分压，为Q903基极提供电流，促使其导通，后级Q904截止，对Ic901①脚无任何作用；当市电低于90VAcC，上述分压电路输出的电压过低，Q903截止，后级Q904饱和导通，将Ic901①脚对地短路，Ic901停止振荡，关闭输出。D903的作用，是在电源开关关闭后导通，将c904上的电荷通过R906和R904对地泄放。为下次开机软启动做准备。(2)过流保护：Ic901③脚外接元件R912、R913是内部开关管电流负反馈电阻，一旦负载过重，③脚电压将会升高，Ic检测到该电压升高信息后。将改变PMW驱动脉冲的占空比，直到中断输出。
2．电源开机过程 主板CPu(N002)收到开机指令后，将23脚由待机时的高电平变为低电平，经过VO03倒相后送到电源板控制脚Ps-ON；接着，Q605导通→Q604导通→光耦Ic903导通→Q902导通，将15．5V送到电子滤波器Q901，产生14．6V的Vcc-ON电源；双运放Ic2得到Vcc-ON电源开始工作，其②脚对Q6传来的信息进行检测，正常情况下从①脚输出低电平使Q5饱和导通。Ic1获得工作电源，PFC电路投入工作，+B电压被提升到400V左右；此时Ic2通过其⑥脚监测+B电压，PFC将+B正常提升后，Ic2从其⑦脚输出低电平令Q7导通，Ic3 12脚获得电源而工作，输出主板和高压板需要的12V、24v电源。
电源启动，简单地说就是两步：(1)开机指令控制PFC电路Ic供电；(2)PFC电路将电压提升起来后，由该电路产生控制信号去控制主开关电源Ic的供电。而海信和长虹等后期自主开发的电源板，基本上省掉了PFC电路，其开／待机控制更简单，即仅仅控制主开关电源Ic的供电。
3．PFC升压电路(斩波电路) Ic1⑧脚得到供电启动工作。由于此时L3—1的④-③绕组没有产生感应电流，Ic1⑤脚ZCD检测为零电流，⑦脚瞬间输出高电平，通过D4加到Q1和Q9栅极，使之饱和导通，将电感L3-1⑥脚电压直接拉到地，其初级线圈电流瞬间加大(此时L3—1上的感应电压是①脚正⑥脚负)，初级线圈电流的变化感应产生了次级线圈电流，此感应电流送至U1零电流检测⑤脚，该感应电流不断加大，当其增大到超过翻转门限时，Ic1⑦脚输出低电平，Q1、Q9截止(此时L3—1上感应电压马上逆转，变成①脚负⑥脚正，此感应电压与桥式整流出来的脉动直流电进行串联叠加，D1正向导通对c3充电，将B+电压提升到400v左右)，次级感应电流开始变小，当Ic1⑤脚电压小于1．4v时，⑦脚输出高电平，Q1、Q9导通，重复上一个循环动作。Q2的作用，是让Q1、Q9快速截止。
Ic1①脚是B+电压取样端，③脚是输入市电取样端，④脚是开关管电流检测端。若负载发生变化，Ic1会根据①、③、④、⑤脚电流和电压反馈情况，自动调整⑦脚的输出脉冲宽度，确保B+端在动态中保持不变。
4．主电源(半桥开关电源) PFC电路启动后，Ic3得到工作电源，其15、11脚分别输出幅度不同、相位相反的矩形波，控制Q3、Q4交替导通、截止，T1和c4串联产生谐振，T1上产生的交变磁场耦合到次级线圈，从次级线圈输出的正弦波交流电压，通过整流滤波得到24V、12V电压。
c502、Ic501构成24v、12V稳压取样电路，将次级的电压反馈到Ic3④脚以改变振荡频率，从而稳定输出电压。
Ic3⑧脚是中断口，高电平有效。其⑤～⑦脚内部的运放构成过热检测电路，⑦脚为取样输入、⑥脚为参考电压设置，⑦脚外接负温热敏电阻NTC301。当Q3、Q4温度高于额定值时，NTC301的阻值减小，当分压电路使⑦脚电压超过2.2V时，⑤脚输出高电平到⑧脚，中断激励方波输出。R31是开关管Q3、Q4的电流采样电阻。若发生超过额定值的过流现象时，R31上的电压降增大并返回到⑦脚，Ic3同样会中断激励方波输出以保护电路。为了防止开机瞬间R31过流检测出现误动作，设置了以Q8为核心的防误保电路：开机瞬间，Vcc—ON加到Ic3的同时，给c22充电，Q8导通将Ic8⑧脚钳位对地，过流保护将不会动作；当c22充满电荷之后，Q8截止，释放对Ic3⑧脚的控制，保护电路进入正常工作状态。
5．保护电路 该电源一共有过压、过流、机内过热和开机瞬态防误四种保护，是通过以可控硅Q603为核心的电路，模拟待机控制指令切断Ic1的供电来实现的。
(1)过压保护电路 ZD605、ZD602分别是12V、24V的过压检测稳压管。当任何一路发生过压时，稳压管击穿→D603导通→Q603导通，光耦Ic903因失去工作电压而截止，Ic1、Ic2、Ic3也因失去电源而停止工作。
(2)过流保护 这里的过流保护，仅指12v和24V电源发生过流时的保护电路。它由四运放Ic601中的两个组成的，其电源由T1副边绕组输出的vs。经过D606、R616、ZD604、C603整流、稳压、滤波后提供。因为要进行比较运算，该电压原则上要高于24v，本电路设计在30v左右，图纸上该电压标注为VS1。因为两个运放保护电路完全相同，下面以24v过流保护电路来进行分析。
24v负载电流由R110和R111采样，其两端电压24VH和24V分别接到Ic601同相输出端⑩脚和反相输入端⑨脚，正常工作时，由于外接R622、R620的分压作用，⑩脚电压将低于⑨脚，运放⑧脚输出低电平，D605截止，对电源无任何影响；如果24v发生短路或者过流，R110和R111上的压降急剧增加，导致24VH高于24V，⑩脚电压高于⑨脚，运放⑧脚输出变为高电平，D605导通→ZD603齐纳击穿→Q603导通→光耦Ic903截止，和过压保护电路动作一样，24v和12v无输出。
(3)机内过热保护 该电路由Ic601的一个运放连同安装在其②、③脚的带负温热敏电阻(NTC601)的电桥组成。正常情况下，NTC601阻值很大，加上R632的分压作用，运放同相输入端③脚的电压远低于反相输入端②脚，故运放①脚输出低电平，D608截止，对后级电路无影响；如果机内环境温度因为某种原因升高到额定危险值，NTC601阻值将变小，使运放同相端③脚电压高于反相端②脚，运放①脚输出变为高电平，D608导通→ZD603击穿→Q603导通→光耦Ic903截止，24V和12v无输出。
以上三种保护都具有锁定功能。保护发生后，除非切断交流电重新开机，否则，开关电源将锁定在待机状态。
(4)开机瞬态防误保护电路 在主电源启动的瞬间，因负载中的滤波电容c101、c204的充电电流很大，有点类似负载短路，如不采取措施势必导致过流保护电路动作，令开关电源无法启动。为防止上述误保护的发生，在电源中设置了以Q6为核心的防误保护电路。开机瞬间，30v左右的vs1对c601充电，Q601导通，将运放IC601 ⑧脚和14脚的输出钳位对地，过流保护失去作用；当c601电荷充满后，Q601截止，释放对过流保护电路的控制，电源将工作干稳定状态。
电源无输出检修流程（见图6）
与传统开关电源不同的是，液晶电视(特别是PDP)电源的“热地”和“冷地”在PCB板上相互交错，分布范围很广，在测量电压时，一定要区分开来，否则就会因为测量数据不对而出现错误判断。
液晶电源品牌很多，常常使用一些陌生的器件，而且没有图纸。其实，几乎所有的液晶电视电源都是按照本文介绍的流程工作。我们只要善于将这些陌生元件的引脚与已知电路进行比对，多方查询其内部电路结构原理，维修将会得心应手。

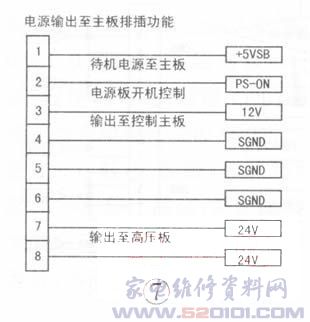

品牌液晶电视电源输出接口是按照统一标准来做的，在相同尺寸屏幕机子上可以通用，以方便不同型号的电源组件的相互代换。如图7是32英寸～37英寸康佳电源输出接口定义标准。板上排插只有一组，当PS-ON脚为高电平时才输出12v、24v电源。

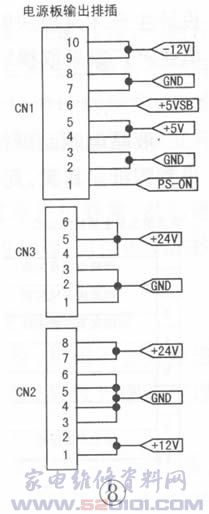

图8是长虹电源输出接口定义标准，一共三组，开机控制Ps-ON脚同样是高电平有效。
其他品牌液晶电视电源板也是类似输出接口，这里就不一一列出了。判定电源板是否正常的方法很简单，只需找到输出接口上的+5VSB和Ps-ON引脚，将一只用1k～10k左右的电阻接在两脚之间，如果所有电源都有输出，说明电源板正常，否则就说明有故障。
液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。
所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。
这里我们先介绍一下液晶电源中的特殊单元电路。
1．升压直流斩波电路 PFC电源采用的就是该电路。它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。
升压原理如图2。上面是Q1导通状态图，下面是Q1截止状态图。当Q1导通时，电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降，UL变成左负右正，这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。B+等于Ue+UL，明显B+大于Ue。通过改变Q1的导通时间，可以调节UL电压的高低，也就相当于调整了B+电压的高低。
2．半桥开关电源 桥式电源主要利用LC串联谐振特性。图3是串联谐振简化电路，R是LC串联回路的等效电阻。串联谐振的中心频率
，式中π是已知数3.14，可见谐振中心频率由L和c的值决定。
该电路谐振特点：当输入的AC信号频率等于谐振中心频率fo时，回路中的电流最大，且电感和电容两端的电压最高。只是L和c上的电压是反相的。故我们只要改变输入AC信号的频率，就可以改变回路电流，也就改变了L和C上的电压。如果将图3中的L换成图4中的变压器，次级输出电压是逆变升高(用于高压板)还是变压降低(用于开关电源)，则仅仅是通过绕组线圈匝数的多少来决定的。
图5是通过以上电路演化而来的半桥电源简图。Ic3 15、17脚分别输出两组互为反相的矩形脉冲，驱动Q3和Q4交替导通，使流过变压器初级的交变电流信号感应到次级线圈，再通过D1、D2整流，c1滤波，得到输出电压。
通过以上分析可以得出这样一个结论：传统开关电源在开关变压器的初级回路是没有串联电容的，只要改变脉冲宽度就可以调节次级输出电压，简称PWM调制方式；而液晶电视的开关电源在开关变压器初级回路串联了一只电容，改变脉冲频率，即可方便地调节次级输出电压，这种控制方式简称PFM调制。
康佳液晶台达电源主要IC介绍
康佳液晶电视最常用的台达电源，是单元电路相对其他品牌来说最丰富的，其电路见图。在分析其工作原理前，我们先了解一下该电源采用的主要芯片。
1．IC901型号ICE3B1065和T901等元件组成的电路产生5v冷地待机副电源和热地15v电源。该Ic带有PWM调节功能Dc／Dc模块，开关频率为60kHz～100kHz，有欠压锁定和过流保护功能。
2．IC1型号UCC28051 和L3—1、D1、c3等元件组成的电路产生400v左右的PFC电源。该Ic内置功率校正电路，具有过压保护、欠压锁定、零功率检测功能。
3．IC3型号DLA001 和T1—18、Q3、Q4等元件组成产生12V、24v主电源电路。该芯片集谐振变换器与600V的高压半桥驱动器于一体，可有效地减少元器件数量，简化电源设计。
康佳台达电源工作原理介绍
1．待机副电源电路(5V)打开电源，220V市电经过低通滤波器滤波，BD1、c1、L2、c2整流滤波得到100Hz脉动直流电．再通过斩波储能电感L3—1和D1对c3充电得到B+电压，送到Ic901、T901-4组成的待机副电源电路(因为此时Ic1和Ic3都没有工作，B+大约为320v左右)。
B+电压经过开关变压器T901-4初级线圈加到IC901⑤脚，此Ic内部恒流源通过⑤脚对①脚外接电容c902充电，当c902上的电压达到4．4v左右时开始启动振荡电路，⑤脚内部功率MOS管控制T901-4初级线圈电流通断，从而产生感应电压，耦合到次级。
T901—4次级有两组线圈。一组线圈感应电压经过D951、C951、c952、L953整流滤波，得到接近5v的直流电压。再通过Ic951、Ic902将采样比较信号负反馈到IC901②脚，调整内部功率管激励信号的脉宽，最终使输出电压稳定在5v；另一组线圈感应电压经D905、C902整流，得到15．5v左右的直流电压，一方面通过zD903给Ic901提供13v工作电源，另一方面送到电子开关Q902输入端。需要特别注意的是，5v是冷地电源，15．5V是热地电源。
副电源设计有市电欠压和过流保护电路。(1)欠压保护：正常工作时，220V交流电通过D901半波整流，经R901、R902、R903后与R904分压，为Q903基极提供电流，促使其导通，后级Q904截止，对Ic901①脚无任何作用；当市电低于90VAcC，上述分压电路输出的电压过低，Q903截止，后级Q904饱和导通，将Ic901①脚对地短路，Ic901停止振荡，关闭输出。D903的作用，是在电源开关关闭后导通，将c904上的电荷通过R906和R904对地泄放。为下次开机软启动做准备。(2)过流保护：Ic901③脚外接元件R912、R913是内部开关管电流负反馈电阻，一旦负载过重，③脚电压将会升高，Ic检测到该电压升高信息后。将改变PMW驱动脉冲的占空比，直到中断输出。
2．电源开机过程 主板CPu(N002)收到开机指令后，将23脚由待机时的高电平变为低电平，经过VO03倒相后送到电源板控制脚Ps-ON；接着，Q605导通→Q604导通→光耦Ic903导通→Q902导通，将15．5V送到电子滤波器Q901，产生14．6V的Vcc-ON电源；双运放Ic2得到Vcc-ON电源开始工作，其②脚对Q6传来的信息进行检测，正常情况下从①脚输出低电平使Q5饱和导通。Ic1获得工作电源，PFC电路投入工作，+B电压被提升到400V左右；此时Ic2通过其⑥脚监测+B电压，PFC将+B正常提升后，Ic2从其⑦脚输出低电平令Q7导通，Ic3 12脚获得电源而工作，输出主板和高压板需要的12V、24v电源。
电源启动，简单地说就是两步：(1)开机指令控制PFC电路Ic供电；(2)PFC电路将电压提升起来后，由该电路产生控制信号去控制主开关电源Ic的供电。而海信和长虹等后期自主开发的电源板，基本上省掉了PFC电路，其开／待机控制更简单，即仅仅控制主开关电源Ic的供电。
3．PFC升压电路(斩波电路) Ic1⑧脚得到供电启动工作。由于此时L3—1的④-③绕组没有产生感应电流，Ic1⑤脚ZCD检测为零电流，⑦脚瞬间输出高电平，通过D4加到Q1和Q9栅极，使之饱和导通，将电感L3-1⑥脚电压直接拉到地，其初级线圈电流瞬间加大(此时L3—1上的感应电压是①脚正⑥脚负)，初级线圈电流的变化感应产生了次级线圈电流，此感应电流送至U1零电流检测⑤脚，该感应电流不断加大，当其增大到超过翻转门限时，Ic1⑦脚输出低电平，Q1、Q9截止(此时L3—1上感应电压马上逆转，变成①脚负⑥脚正，此感应电压与桥式整流出来的脉动直流电进行串联叠加，D1正向导通对c3充电，将B+电压提升到400v左右)，次级感应电流开始变小，当Ic1⑤脚电压小于1．4v时，⑦脚输出高电平，Q1、Q9导通，重复上一个循环动作。Q2的作用，是让Q1、Q9快速截止。
Ic1①脚是B+电压取样端，③脚是输入市电取样端，④脚是开关管电流检测端。若负载发生变化，Ic1会根据①、③、④、⑤脚电流和电压反馈情况，自动调整⑦脚的输出脉冲宽度，确保B+端在动态中保持不变。
4．主电源(半桥开关电源) PFC电路启动后，Ic3得到工作电源，其15、11脚分别输出幅度不同、相位相反的矩形波，控制Q3、Q4交替导通、截止，T1和c4串联产生谐振，T1上产生的交变磁场耦合到次级线圈，从次级线圈输出的正弦波交流电压，通过整流滤波得到24V、12V电压。
c502、Ic501构成24v、12V稳压取样电路，将次级的电压反馈到Ic3④脚以改变振荡频率，从而稳定输出电压。
Ic3⑧脚是中断口，高电平有效。其⑤～⑦脚内部的运放构成过热检测电路，⑦脚为取样输入、⑥脚为参考电压设置，⑦脚外接负温热敏电阻NTC301。当Q3、Q4温度高于额定值时，NTC301的阻值减小，当分压电路使⑦脚电压超过2.2V时，⑤脚输出高电平到⑧脚，中断激励方波输出。R31是开关管Q3、Q4的电流采样电阻。若发生超过额定值的过流现象时，R31上的电压降增大并返回到⑦脚，Ic3同样会中断激励方波输出以保护电路。为了防止开机瞬间R31过流检测出现误动作，设置了以Q8为核心的防误保电路：开机瞬间，Vcc—ON加到Ic3的同时，给c22充电，Q8导通将Ic8⑧脚钳位对地，过流保护将不会动作；当c22充满电荷之后，Q8截止，释放对Ic3⑧脚的控制，保护电路进入正常工作状态。
5．保护电路 该电源一共有过压、过流、机内过热和开机瞬态防误四种保护，是通过以可控硅Q603为核心的电路，模拟待机控制指令切断Ic1的供电来实现的。
(1)过压保护电路 ZD605、ZD602分别是12V、24V的过压检测稳压管。当任何一路发生过压时，稳压管击穿→D603导通→Q603导通，光耦Ic903因失去工作电压而截止，Ic1、Ic2、Ic3也因失去电源而停止工作。
(2)过流保护 这里的过流保护，仅指12v和24V电源发生过流时的保护电路。它由四运放Ic601中的两个组成的，其电源由T1副边绕组输出的vs。经过D606、R616、ZD604、C603整流、稳压、滤波后提供。因为要进行比较运算，该电压原则上要高于24v，本电路设计在30v左右，图纸上该电压标注为VS1。因为两个运放保护电路完全相同，下面以24v过流保护电路来进行分析。
24v负载电流由R110和R111采样，其两端电压24VH和24V分别接到Ic601同相输出端⑩脚和反相输入端⑨脚，正常工作时，由于外接R622、R620的分压作用，⑩脚电压将低于⑨脚，运放⑧脚输出低电平，D605截止，对电源无任何影响；如果24v发生短路或者过流，R110和R111上的压降急剧增加，导致24VH高于24V，⑩脚电压高于⑨脚，运放⑧脚输出变为高电平，D605导通→ZD603齐纳击穿→Q603导通→光耦Ic903截止，和过压保护电路动作一样，24v和12v无输出。
(3)机内过热保护 该电路由Ic601的一个运放连同安装在其②、③脚的带负温热敏电阻(NTC601)的电桥组成。正常情况下，NTC601阻值很大，加上R632的分压作用，运放同相输入端③脚的电压远低于反相输入端②脚，故运放①脚输出低电平，D608截止，对后级电路无影响；如果机内环境温度因为某种原因升高到额定危险值，NTC601阻值将变小，使运放同相端③脚电压高于反相端②脚，运放①脚输出变为高电平，D608导通→ZD603击穿→Q603导通→光耦Ic903截止，24V和12v无输出。
以上三种保护都具有锁定功能。保护发生后，除非切断交流电重新开机，否则，开关电源将锁定在待机状态。
(4)开机瞬态防误保护电路 在主电源启动的瞬间，因负载中的滤波电容c101、c204的充电电流很大，有点类似负载短路，如不采取措施势必导致过流保护电路动作，令开关电源无法启动。为防止上述误保护的发生，在电源中设置了以Q6为核心的防误保护电路。开机瞬间，30v左右的vs1对c601充电，Q601导通，将运放IC601 ⑧脚和14脚的输出钳位对地，过流保护失去作用；当c601电荷充满后，Q601截止，释放对过流保护电路的控制，电源将工作干稳定状态。
电源无输出检修流程（见图6）
与传统开关电源不同的是，液晶电视(特别是PDP)电源的“热地”和“冷地”在PCB板上相互交错，分布范围很广，在测量电压时，一定要区分开来，否则就会因为测量数据不对而出现错误判断。
液晶电源品牌很多，常常使用一些陌生的器件，而且没有图纸。其实，几乎所有的液晶电视电源都是按照本文介绍的流程工作。我们只要善于将这些陌生元件的引脚与已知电路进行比对，多方查询其内部电路结构原理，维修将会得心应手。
品牌液晶电视电源输出接口是按照统一标准来做的，在相同尺寸屏幕机子上可以通用，以方便不同型号的电源组件的相互代换。如图7是32英寸～37英寸康佳电源输出接口定义标准。板上排插只有一组，当PS-ON脚为高电平时才输出12v、24v电源。
图8是长虹电源输出接口定义标准，一共三组，开机控制Ps-ON脚同样是高电平有效。
其他品牌液晶电视电源板也是类似输出接口，这里就不一一列出了。判定电源板是否正常的方法很简单，只需找到输出接口上的+5VSB和Ps-ON引脚，将一只用1k～10k左右的电阻接在两脚之间，如果所有电源都有输出，说明电源板正常，否则就说明有故障。
