故障现象：一台上广电(SVA)HD3459FZ数字高清彩电，机内“啪啪”打火、图像抖动、黑屏、关机后再开机，图像恢复正常，但图像仍抖动，后又“啪啪”打火、黑屏，再次开机时，无图像，伴音及调台功能正常，能进入总线。

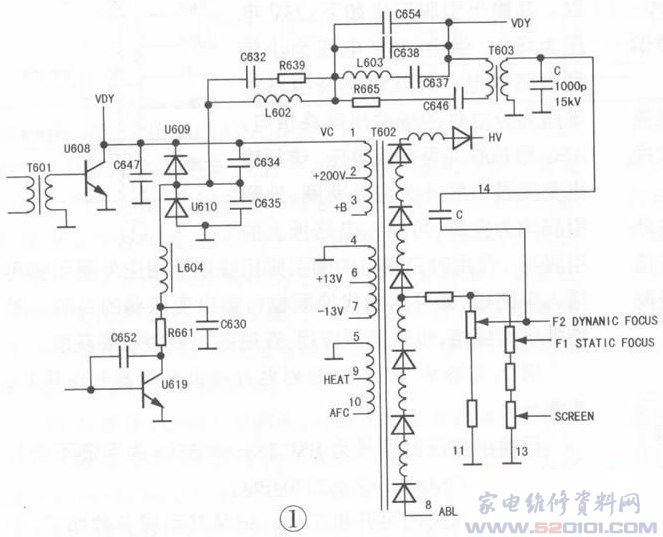

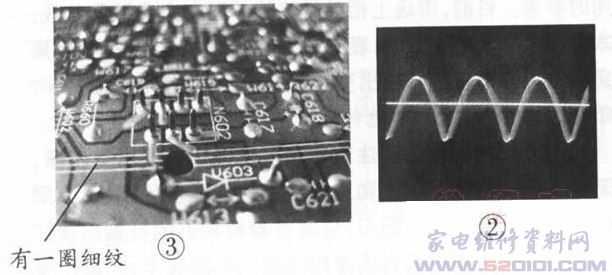

分析检修：高压包打火、黑屏、关机后再开机，图像恢复正常，图像抖动。再次开机时，黑屏、无图像。分析系机内打火，造成存储器24C16数据丢失，机器不能正常工作。更换24c16(更换前，应将原存储器24C16的数据复制到新的空白24C16上)。在24c16⑧脚+5V电源输入端加装一只0．01uF／16V电容和一只稳压二极管接地，以防止因打火而丢失数据。拆下原机打火的高压包BSC29-01N4016K(TT00111000)，换上新高压包BSC31-014D(TT000111067)，打火现象消除。但在调试FBF上的聚焦电位器F1和F2时，又出现打火，怀疑高压包(FBF)BSC31-014D聚焦板组件损坏，换一只同型号的高压包，当帘栅调整、聚焦调整完成后，同一部位又出现打火，即FBF 14脚对13脚(地)打火。检查发现，上述两点的距离太近，不足6mm，一般应该有10mm左右。14脚在FBF内部，是动态聚焦电位器中点，即白线在FBF内部的一端，通过1000pF／15kV聚酯薄膜电容接电路主板上的FDF 14脚。14脚接动态聚焦变压器T603的原边，原边另一端接地。白线另一端接显像管座聚焦极2。动态聚焦电路由R639、R665、L602、L603、c632、c637、c638、c646、c654、T603原边等组成(见图1)。行逆程脉冲经T603积分，变成行频抛物波电压，耦合到T603副边，经过FBF的电容c与直流聚焦电压叠加，一起加到显像管的动态聚焦极2。当亮度发生变化时，能明显改善CRT四周的聚焦效果。用示波器检查行管工作时的电压波形正常。为了减小14脚对13脚产生的打火，降低一点整机高压，比如，将+B降低5V，这时图像缩小，或者并联一只高压瓷片电容(470pF／2kV)，增加行逆程电容，此时图像放大。画面的几何尺寸还可以进入总线进行调整。在14脚和13脚之间并联一只1000pF／15kV电容，来泄放瞬间脉动高压，对消除打火非常有效。检查发现，c654容量变小，c637(s校正电容)焊点失效。更换C654并补焊，并在T603副边增加一只1000pF／15kV的高压瓷片电容接地，测+B为+150V，将其调整到+145V。测+200V电压为+198V，正常。用示波器实时监测14脚电压，波形稳定、无畸变的尖脉冲，见图2，打火故障排除。但图像抖动仍然存在，检查场输出集成电路N602(TDA8172)，发现焊点明显失效，见图3。补焊后，图像抖动故障排除。
HD3459FZ型彩电进入工厂模式的方法：按“TIMER”键后按数字键“1、2、2、9”，屏幕出现“FACTORY ON USEI”。表示进入工厂模式。然后进行图像几何失真调试，调试完交流关机，即退出工厂模式。
HD3459FZ型彩电采用北京松下显像管M80LSW083X91，阳极电压为30kV～32kV，静态聚焦电压为8kV-9kV，动态聚焦电压为9kV～10kV，帘栅电压为700V-900V，灯丝电压为6．3v。FBF动态聚焦14脚打火不可能是显像管阳极对聚焦极打火，电子腔内部打火不会反馈到高压包聚焦板的引脚打火，FBF 14脚打火的主要原因，是该机电路设计不合理，FBF 14脚距13脚太近，当电路出现瞬间高压时就会“啪啪”打火。增加一只1000pF／15kV高压瓷片电容接地，可滤掉电路可能出现的瞬间尖脉冲。另外，还可用704硅橡胶将14脚密封，弥补距离太近的缺点。就能彻底消除此类打火现象。场输出集成电路N602与枕校管u619(TIP122)安装在同一块散热片上，散热片不仅尺寸偏小，而且与行管散热片靠得非常近，电视机工作时间稍长，温度就非常高，容易造成周边元器件焊点失效。增大场输出散热片的面积，能比较好地解决其焊点失效问题。
