一、TDA16846简介
TDA16846是飞利浦公司研制开发的开关电源控制芯片。具有诸多优点：(1)独立的振荡电路，振荡频率根据需要有固定模式、自由调整模式、同步模式，供没计选择；(2)具有过流、过压、欠压等保护功能，保护功能完善、灵敏、可靠；(3)有两路稳压控制调整输入；(4)具有软启动功能；(5)小电流、低电压启动方式，防止对功率开关管的冲击。输出端口，根据需要没计，可以激励场效应管，也可以激励双极型功率晶体三极管。
二、检修实例
[例1]TCL-2135A彩电开机呈三无。

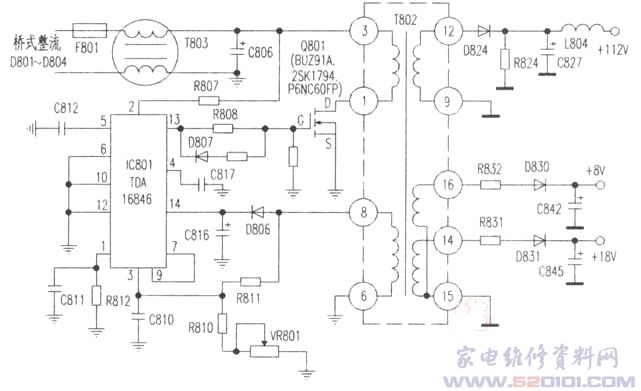

附图所示电路为TDA16846在TCL-2135A彩电开关电源的应用电路图(其他机型与此大同小异，下述检修以此图为参考)。
检查保险管F801、场效应管Q801(P6NC60FP)、R807、C816等正常，在路测开关变压器T802次级二极管D824、D830、D831负极对地电阻值，其中主电压(+112V)输出端对地短路。焊下L804一端，测L804右端电阻值恢复正常，表明行输出级电路基本正常，故障元件在L804左端电路中。逐步检查，发现D824(BYT13-1000)已击穿。用快恢短二极管RU4代换后开机图声正常，但工作几分钟后又呈三无。
经检查，发现新换上的RU4击穿，且c827(220uF／160V)容量明显变小。更换D824(用FU407代换)及C827后，故障排除。
[例2]TCL-2106A彩电收视中突然呈三无。
观察电源保险管F801熔断且变黑，表明后级有严重短路现象。检测桥式整流二极管D801—D804正常，在路测场效应开关管Q801各极击穿。再测行输出管Q402(C1555)c极对地电阻值为0Ω，焊下Q402测量正常。检查+112V整流二极管D824击穿，其他未见异常。更换F801，用2SK727代换Q801、FU407代换D824，焊上Q402，断开L804，在C827两端接上100W灯泡怍假负载开机，灯泡不亮，测灯泡两端无电压，关机再听到有短时“叽叽”叫声。开机测IC801②脚电压在1．6V～2.5V间跳变，14脚电压在10V-13V间跳变。难道电路中还有故障元件，再仔细检查未见异常。据此分析，本机电源不能带假负载试机去掉假负载并恢复L804开机，观察荧光屏上显示“富贵有鱼”的广告画面，插上天线，图像、伴音恢复正常。
[例3]TCL-2111型彩电收视中突然呈三无。

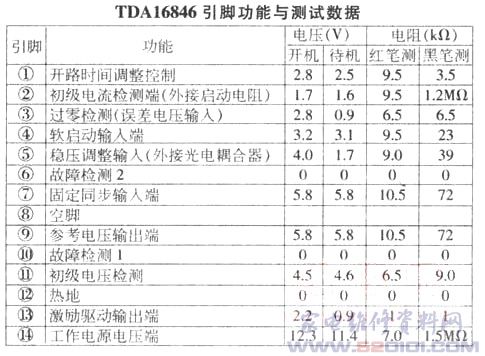

观察保险管F801熔断、变黑，检测场效应开关管Q801(BUZ91A)损坏，T802次级电路各元件正常，测Ic801(TDA16846)各脚在路电阻值、电压值与附表数据比较，无明显异常。用2SK1507场效应管代换Q801并更换F801后，图、声正常，但约10分钟后又呈三无，新换上的2SK1507又击穿。怀疑不能用2SK1507代换BUZ91A，于是用2SK727(125w、5A、900V)代换Q801试机，但工作20分钟后故障重现。
这表明还有隐形故障。焊下已损坏的2SK727，换上保险管F801开机，测IC801②脚电压在1.3V～2．6V间变化，14脚电压在6．8V～12.2V间变化。查②脚外接启动电阻R807(1M，1／2W)，其阻值已增大到2．3M。将R807更换后仍用2SK727代换Q801，开机故障排除。
