当彩电的保护电路动作时，是不可以断开保护电路强行通电检修的，那样容易引起新的故障，甚至会损坏显像管。由于彩电从通电至保护电路动作的时间仅1秒钟左右，用普通万用表往往来不及测量故障部位。

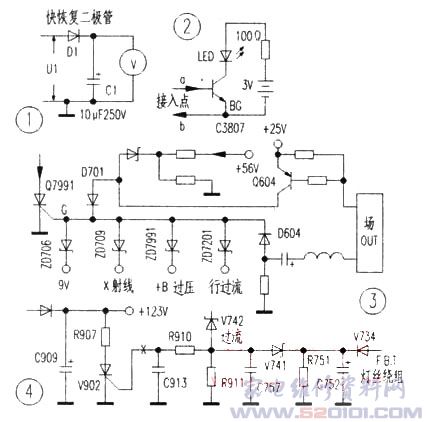

为了解决这个问题，找设计了两个简单的电路(见图1、图2)，配台普通万用表进行此类故障的检修，收到令人满意的效果。
现介绍如下，图1电路的作用是：开机至保护电路动作(一般呈现为三无)这短暂的时间内，对被监测的直流电压U1通过D1使C1充电至Uc=U1，这样即使用普通的万用表，也可以从容测出稍纵即逝的电压U1，为检修提供可靠的数据。
图2所示的电路，为三极管具有放大作用的演示电路，3V电源由二节
5号电池提供，LED为发光二极管，三极管的放大倍数宜大些，当有微小电流注人其b极时，LED也将立刻发光。使用时，将图2的a、b端接入保护电路的检测支路，观察LED是否发光，就可以确定保护电路动作是否由该支路引起。这样既不破坏保护电路的正常工怍，又容易查出故障部位。下面举例说明该方法的具体应案例。
[例1]一台日立CMT2998彩电，开机便立刻进入保护状态。
该机保护措施完善，有场输出、行输出级过流保护电路(二者电路类似)，+B电压过压、欠压保护，X射线保护，场直流短路保护等。其主要保护电路如图3所示，保护电路的执行元件为可控硅Q7991。
开机后，测Q7991 G极电压为0．7V(正常工作时为0V)，证明整机保护电路已动作，面对该机众多的检测支路，不可贸然切断某一支路后开机检修。按照由简到繁的顺序，先将图1电路接到+B端，开机后电压表上显示出正常的132V。由于D701关系到二个检测支路，所以先焊开D701一端，串入图2电路(注意b端接D701正极，或a端接D701负极)。开机后LED不亮，电视机仍保护，说明故障不在D701这一检测支路。依次断开ZD706、ZD709、ZD7991、ZD7201、D604的一端串入图2的电路，开机后观察LED是否亮，发现当串到ZD709时LED亮，说明为逆程脉冲过高引起的x射线保护，或保护电路异常引起的误保护将图1电路接到ZD709负极，几次丌机后电压表示数不足10V(接近ZD709负极脉冲的峰值)，怀疑ZD709性能不良。由丁ZD709与ZD7991均为12V稳压管，故交换二者安装，结果又成了“+B过压保护动作”，说明原ZD7091已损坏。将其换后，恢复正常。
[例2]一台金星C478彩电，在正常收看中不定时发生自动关机现象。
该机保护电路如图4所示，县有过压、过流保护怍用。将图1中D1正极接至本机+B端，发现直至自动关机瞬间，图1中C1上电压仍为+123V，说明开关电源正常。因为若+B端有瞬间的电压上升而导致过压保护，由于图1中D1的单向导电性，C1上将“保留”+B端所达到的最大值。在图4打“×”处串入图2电路(b端接可控硅G极，a端接C913正极)，发现从开机到自动关机，LED没有亮过，说明过压、过流检测支路没有检出相应的电流；此时可控硅却动作，说明只能是可控硅性能不良。更换可控硅后，故障排除。
在本机保护电路动作时，要查出是否为过压保护，要注意图2电路的接入方法，即应在V741正极串入，或紧挨V741负极串入，若在R751右侧串入，将无法查出是否为过压保护。因为电视机正常工作时，将有电流流经R751，对于夏普Nc-2T之类的电视机，在查是否为过压保护时，也应注意同样的问题。为了迅速修理各类保护性故障，除了上面所述力法外，还要具体电路具体分析，灵活运用各种修理方法。
