高路华TC-2981彩电换频道时自动关机的检修

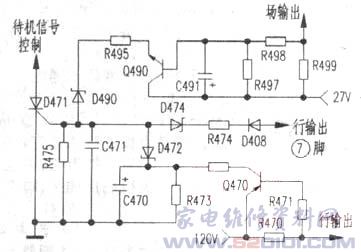

    据用户称，该机在转换频道时易山现自动关机现象。由于此故障是在换台时出现，而换台时最明显的变化就是光栅的明暗变化，怀疑是保护电路动作而执行关机保护。顺此思路首先检测附图所示保护执行元件D471(SEOR3)的控制极电压，正常时该脚电压为0V，而自动关机时该脚电压上升到0．74V，说明确实是保护电路动作而引起关机。
    该机有二路保护：即以Q470(A1320)等构成的行过流保护；以Q490(A1015)等构成的场过流保护，以D474等构成的X射线保护，即高压保护。为了稳妥，未采取分别脱开三路保护电路来验证，而是测量保护电路的三只检测元件，即三只稳压管D474、D472、D490上的压降来确认。通过测量，发现D472、D490上的压降均为0．6V左右，而D474的压降只有0．18V左右，据此判断是高压保护。但测D474负端电压为14．7V，且在保护之前一直稳定，试将D474一端断开仍然保护。无奈之下，断开场过流保护端的D490，试机不再出现保护，反复试机画面无任何异常，判断故障住保护电路本身。再检查场过流保护电路时，发现C491(100uF／16V)已开路，其他未见异常。将c491换新后并恢复原电路，经长时间试机，故障未再出现。
