嘉华29S5彩电屡损行管维修

   接修两台嘉华29S5彩电，故障现象是收看中突然呈三无，检查行管击穿。更换后开机一切正常，原以为故障已排除，可交付用户后多则月余少则数小时无规律多次损坏行管。
    该机开关电源采用SMR62000厚膜电路，小信号处理电路是AN5159K，替代500kHz晶振、行逆程电容、行激励电路等多处元件，还是无规律损坏行管，损坏时行管无明显温升，无明显声图异常情况，似自动关机。
    上网时得到网上高手指点，指出该机电源厚膜SMR62000内部不良，易瞬间过压输出而损坏行管，咨询当地特约维修点得到证实，并得维修替代方案，根据实物测绘出改动部分电原理图(见附图)，供同行参考。
    1．面对开关变压器①、⑥脚一侧顺时针用软导线串绕5圈，初端A接开关变压器①脚即接地，末端B接接插件X9002③脚。
    2．在主板上取消表1所列元件。

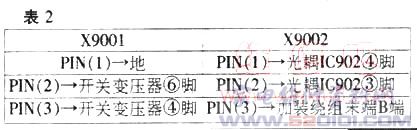

    3．在主板支架上插入改装板，接插件X9001、X9002按表2连线。
