厦华XT-3465T彩电三无故障检修

    一台厦华XT-3465T大屏幕彩电，开机仅待机指示灯亮，呈三无现象。

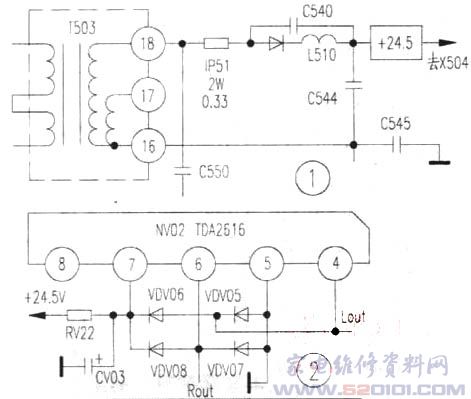

    检测开关电源各路输出电压，发现+24．5V输出端所串接保险电阻IP51已烧裂变色(见图1)，更换IP51后开机，测+24．5V电压端只有+4．8V，且IP51很快发热，由此判断+24．5V输出供给的某路负载存在短路。
    拔掉+24．5V电源供给另一块电路主板之间的连接插排X504，断开此负载后开机，故障依旧。关机后测量+24．5V电源输出端对地电阻值，仅为7Ω，由此判定短路故障处在开关电源同一块主板的其他电路。

    顺线路查找+24．5V在此主板上的走向，查到只有一路通往伴音功放块NV02(见图2)，由于功放IC内一般有保护电路而不易损坏，所以先测量IC外围保护二极管VDV505～VDV08，测量结果为VDV05、VDV06击穿短路，导致电源保护电路动作而停机，更换VDV05、VDV06后，试机该机恢复正常。
