厦华XT-5680R彩电自动关机故障

    该机在收看中有时会出现自动关机现象，而有时收看一直正常。
    自动关机后，测CPU(TMP47C634R384)22脚开／关机控制信号输出端电压，由4．8V高电平变为0V低电平，即已输出了关机信号，切断了行振荡及行推动级电源，进入待机状态。
    仔细监测开关电源+B端电压，在自动关机瞬间其电压下跌至104V左右，其他3路电压均有明显下跌现象，怀疑开关电源带负载能力变差。调节亮度至最低时，不再发生自动关机现象；调节亮度至最大时，收看中频繁关机，自动搜索中易关机，由TV状态转为AV状态时易关机；由此证实，上述判断正确。
    开关电源带负载能力差，首先应检查误差电压放大管V503(2SC380)的放大能力，测其β值为1500属正常。代换开关管V504(BU508A)无效。

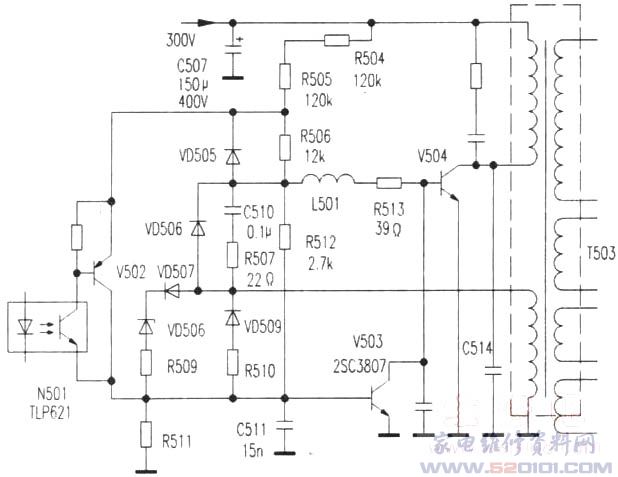

    仔细分析开关电源电路图，本机采用A3电源，V503b极所接脉冲延时电容C511(15nF)其充放电能力将直接影响V504导通时间(见附图)，即决定开关管V504驱动负载能力。拆下C511用电容表测其容量，已下降到9．3nF，用15nF电容更换后，开机测开关电源各路直流输出电压不再波动，故障不再出现。
    小结：分析故障产生的原因，C511容量下降与其所处位置有关，C511紧贴开关管的散热片，工作时长期受烘烤，导致其容量下降，使开关管截止时间过长，开关电源带负载能力变差。当24V输出电压下降至15V左右时(此时画面较亮)，行输出变压器④脚行脉冲幅度过低，进入CPU 26脚的脉冲波形异常，CPU认为行输出级电路异常，其22脚输出低电平，关闭行振荡电源，使行扫描停止振荡，进入保护性待机状态，从而出现前述故障现象。为避免C511再受高温烘烤，建议将其移至铜箔面焊接。
