接修一台厦华XT-2580N彩电，待机指示灯亮，不能二次开机。

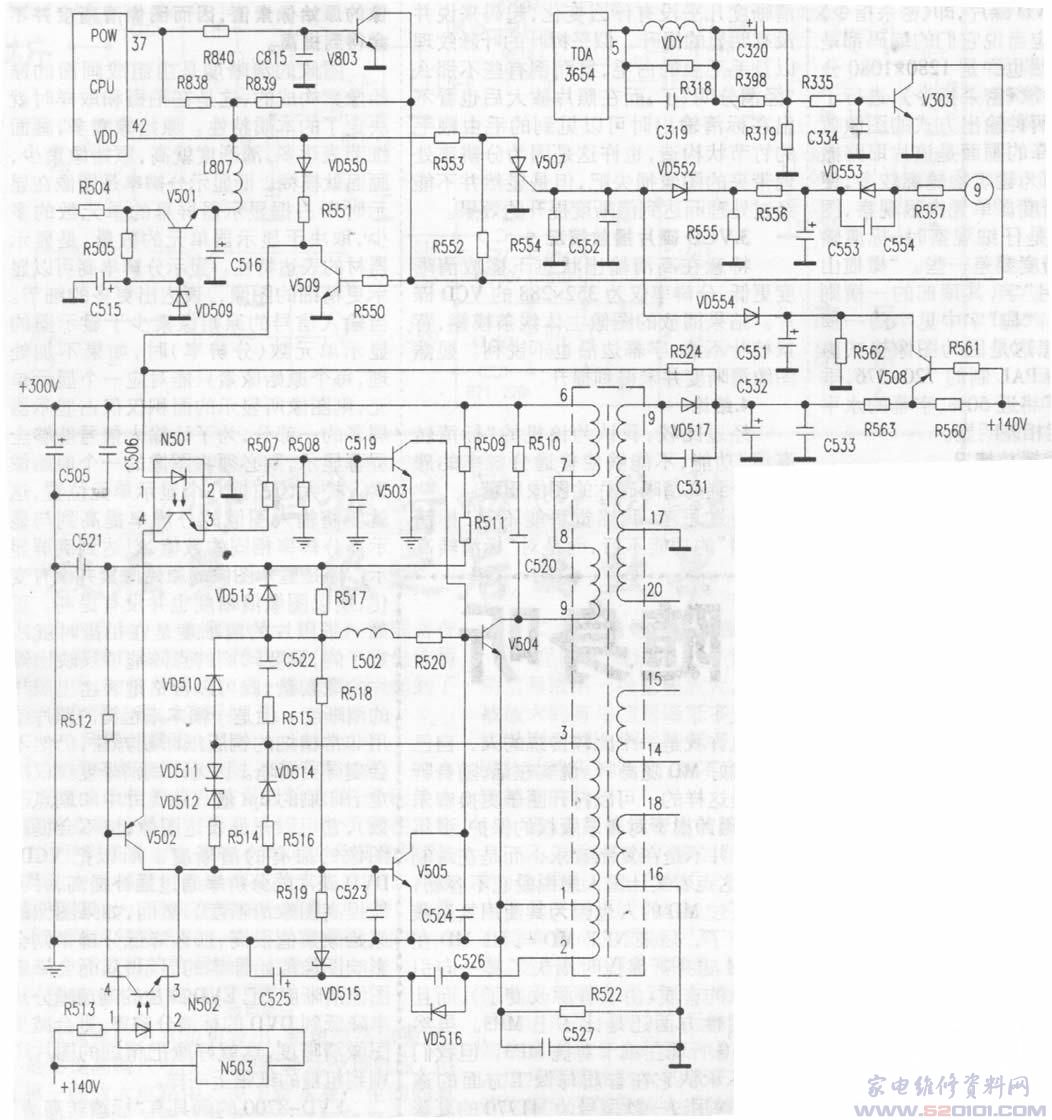

该机主电源采用三洋A3机心开关电源，但该电源在厦华XT-2580N机型的实际应用中增加了多项保护功能，比原A3电源的保护功能更完善可靠。副电源为独立的电源，由变压器降压，再整流、滤波后，经V501稳压获得+5V电压供CPU，见附图。
从附图可知，该机增设有以下几种保护电路：
(1)X射线保护。在机器正常工作时，FBT⑨脚的行脉冲经VD553整流、C553滤波后的电压低于VD552的击穿电压，VD552截止；当出现行电压升高，或行扫描电路有故障(如行逆程电容容量减小，FBT短路等)时会导致⑨脚的行脉冲幅度升高，经VD553整流、C553滤波后的电压也将升高，当该电压超过VD552的击穿电压时VD552导通，可控硅V507导通，V509截止，+5V电压经VD550、R551及+140V电压经R524和光耦N501的初级形成回路，导致N501的次级等效电阻变小，V503导通，开关管V504截止，开关电源无输出。
(2)行扫描过流保护。V508、R560、R561构成行过流保护取样放大电路，其中R560为取样电阻。当行电流正常时，R560上的压降较低，V508反偏而截止；当行电流增大时，R560上的压降也随之升高，当该电压升高到使V508 e、b极正偏时，V508导通。此电压经R562、VD554也加到可控硅V507的控制极，V507导通，V509截止，光耦N501初级导通，次级等效电阻变小，最终使V503导通，V504截止，开关电源无输出。
(3)场输出过流保护。由V303、R335、R319组成取样放大电路，R319为取样电阻。当场输出过流时，R319上的压降增大，V303导通、V509截止，光耦N501初级导通，次级等效电阻变小，V503导通、V504截止，开关电源无输出。
原A3机心电源的过压保护是比较脆弱的。采用该电源其他品牌的某些机型，仅在行电源对地并接了一只R2M作过压保护，极个别的甚至连R2M都未加，一旦取样部分或稳压控制部分失效，开关电源的输出电压可达200V，对输出电压突然大幅度升高，少数R2M击穿后不呈短路状态，而呈开路状态，根本起不到保护作用，对负载的威胁很大。如击穿行管，则场扫描集成块及伴音功放块极易损坏，甚至损坏显像管。为保证过压保护的可靠性，厦华XT-2580N除设有X射线保护措施外，在电源初级还增设①-②绕组作为过压保护电路。当输出电压升高时②脚上的脉冲经VD516整流、C525滤波后的电压也升高，当该电压超过VD515的击穿电压时，VD515导通，该电压加至稳压控制管V505 b极，V505导通，开关管V504 b极信号经V505旁路到地，V504提前截止，脉冲宽度变窄，输出电压降低，起到过压保护的作用。
该机的待机或收看状态，是通过CPU 37脚输出的高低电平变化来实现的，在收看状态时，CPU 37脚输出低电平，V803截止，其c极高电平经R550加至V509 b极，V509导通，其c极为低电平，光耦N501初级无电压而截止，次级等效电阻变大，V503截止，开关管V504正常工作，机器处于收看状态。在待机状态时，工作过程和上述相反。
造成不能二次开机通常有以下原因： (1)开关电源自身有故障； (2)待机控制电路工作异常；(3)保护电路动作； (4)负载电路有故障。首先用假负载试机，开关电源无输出。要区分是开关电源故障还是待机控制或保护电路有故障，可断开光耦或V503。因该机的待机／收看、行场过流及X射线保护，都是通过改变V509、N501、V503的导通或截止，最终控制开关管的工作状态来达到上述目的。只要断开光耦或V503，开关电源即不受上述电路的影响。在断开N501后，发现在开、关电源开关时灯泡能闪亮一下。据此可断定启动电路正常，开关管、开关变压器完好。再断开由VD516、VD515组成的过压保护电路，故障依旧。此时的故障范围压缩在正反馈电路及脉宽控制电路。在对该部分电路进行检查时，发现正反馈电容C522的容量由正常的0．1uF下降为0．01uF左右，将其更换后故障排除。
因C522容量明显下降，造成正反馈量严重不足，不足以维持开关管的正常工作而造成上述现象。另外，该电容的损坏与选材有关，随机电原理图上标注为涤纶电容，但实际使用的却是普通的瓷片电容，在维修中应注意。
