彩电蓝屏功能电路原理与维修

2015-01-13 19:40:27  阅读 140 次 评论 0 条
摘要:

彩色电视机的蓝屏功能,是指在无电视信号输入的情况下,荧屏会自动显示蓝色光栅。蓝屏功能电路通常由蓝背景检测电路、控制电路和输出电路等组成。蓝背景检测电路主要用来检测有无视频同步信号来判断有无信号输入。从而确定CPU蓝背

    彩色电视机的蓝屏功能,是指在无电视信号输入的情况下,荧屏会自动显示蓝色光栅。蓝屏功能电路通常由蓝背景检测电路、控制电路和输出电路等组成。蓝背景检测电路主要用来检测有无视频同步信号来判断有无信号输入。从而确定CPU蓝背景信号的输出状态。控制电路和输出电路是根据CPU中的状态来完或下列功能:即将蓝背景信号切换到蓝色通道,切断Y通道和阻断伴音通道噪声。蓝背景功能电路随机型不同略有差异,但其工作原理相同,下面是几种蓝背景功能及其控制电路的分析与维修实例。
    一、东芝2500XH型彩电蓝背景功能及其控制电路

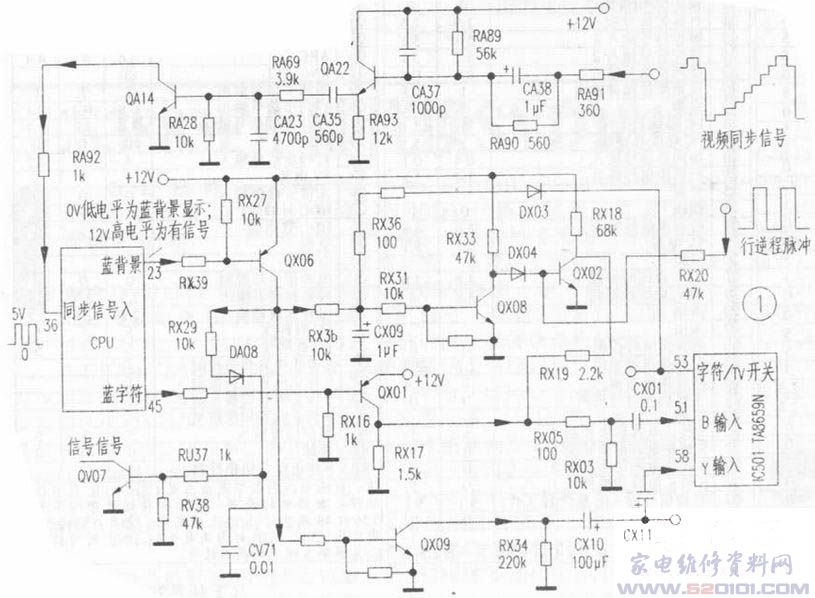

    相关电路见图1,CPU(M50436—688SP)45脚既是蓝字符信号输出端,又是蓝背景信号输出端。CPU检测到其36脚无行同步脉冲信号输入时,45脚输出蓝背景信号,经QX01缓冲放大后由RX05、CX01送到IC501(TA8659N)51脚进入蓝通道。同时CPU 23脚为0V低电平,QX06饱和导通,其c极输出高电平使QX09、QV07、DX03、QX08均导通。其中,QX09导通使CX10接地,IC501 58脚的Y信号输入被短路到地,切断了Y信号的输入;QV07导通音频信号被短路到地;DX03导通使Ic501 53脚获得高电平,其内部的字符/TV开关将处在字符位置,即将监背景信号切换到蓝基色通道中实现蓝背景显示;QX08导通使DX04截止,此时行逆程脉冲经QX02倒相放大后由IC501 51脚输入,以便对蓝背景屏显进行逆程消隐。当CPU 36脚检测到有同步脉冲输入时,45脚中断蓝背景信号输出。同时其23脚为12V高电平,此时QX06截止,其c极为0V低电平,QX09、QV07、QX08、DX03均截止,彩电处于有信号输入的收视状态。
    当蓝背景电路发生故障时,可能会出现以下两种故障现象:一是有信号输入而无图像;二是无信号输入而无篮背景。前者重点查CPU 36脚之前有无行同步脉冲,若无,可能是QA14、QA22及相关元件损坏;若有,则应检测CPU 23脚高低电平是否异常。若CPU 36脚为0V低电平,则CPU损坏或不良;如果36脚为12V高电平,检查QX06、QX09、DX03及其外接相关元件。当故障现象为第二种情况时,应重点检查CPU 23脚电平的高低,若为12V高电平,可能是CPU不良或损坏,在更换CPU之前,还应检查QA14、QA22及外接相关元件有无阡路或损坏现象;若CPU 23脚为0V低电平,说明QX06、RX39、DX03或CX09击穿损坏。
彩电蓝屏功能电路原理与维修 第1张

    二、康佳“D”系列彩电蓝背景功能及控制电路
    相关电路见图2。康佳“D”系列彩电具有无信号蓝背景显示功能,所以开机无信号时屏幕将显示蓝屏。
    1.视频信号识别输出电路
    康佳“D”型彩电电视信号处理主芯片采用LA7688,其27脚是视频信号识别输出端,输出的是行一致性检测信号,送往CPU作为视频状态下的图像识别信号。当LA7688⑩或14脚有正常的视频信号输入且信号与扫描同步时,LA7688内部的i口别电路判断有视频信号后,从27脚输出约4.7V的高电平指令;若判断为无视频信号时,则输出1.2V的低电平指令。如果LA7688 27脚有高电平输出,表明27脚之前的视频电路正常。若此时仍为蓝屏,则故障在蓝屏控制电路。此类故障多为识别信号未能送入CPU 38脚。应重点检查LA7688 27脚至CPU 38脚之间的V606、V607等相关元件是否开路或损坏。取消蓝屏功能后仍无图像,则故障通常在高频调谐器至中放电路之间。
    2.蓝屏指令输出控制电路
    CPU⑩脚为蓝屏指令输出端,⑩脚外围至LA7688 19脚之间的电路为蓝屏功能控制电路。当CPU 38脚为高电平时,⑩脚端电位为5V,电视机工作在无信号蓝屏状态;在正常收看电视节目时,⑩脚为0V低电平。如果LA7688 27脚与CPU⑩脚均为高电平,故障在LA7688 27脚至CPU 38脚之间的电路中;当LA7688 27脚为高电位,CPU⑩脚为低电位,而电视机仍工作在蓝屏状态时,则故障在CPU⑩脚至LA7688 29脚之间的电路中(这种状态下通常有伴音声或噪音)。
    3.与蓝屏有关的RF AGC电路    若RF AGC电路异常,会导致通道增益下降,严重时会呈现蓝屏状态。
    LA7688 50脚为RF AGC控制电压输出端,该脚电位高低随输入到LA7688 47、48脚的中频信号强弱而变化。中频信号强时,50脚的电压降低;中频信号弱时,50脚的电压升高,正常工作时50脚的电压在2.0V-6.5V之间变化。
    因此可以根据LA7688 50脚的RFAGC电压正常与否,来判断公共通道工作是否异常。当接收中等强度的信号时50脚电压仍偏高,图像质量差或无图像,说明高频头、预中放到图像中收的电路及AGC电路有故障,造成通道增益下降。常见的是高频头、AGC电路和锁相环压控振荡器中周T170等不良或损坏。
    4.全电视信号输出电路
    LA7688⑧脚为全电视信号输出端,由47、48脚输入的中频信号经视频锁相环同步检波和预中放倒相放大后,从⑧脚输出全电视信号。当输入的中频信号载频为准确的38MHz时,⑧脚输出的全电视信号幅度最大,输出的直流电压最低。由此可通过改变输入信号的强度来检测⑧脚直流电压的变化,大致判断公共通道的工作状态。当输入强信号时,⑧脚电压应为2.8V左右;输入中等信号应为3.2V左右:无信号输入时为3.6V左右。
彩电蓝屏功能电路原理与维修 第2张

    三、维修实例
    【例1】海尔HH-2589A型彩电,开机图声均正常,但无信号时无蓝背景显示(该机有蓝背景功能)。
    该机蓝背景功能由CPU(WL6805)25脚控制,相关电路见图3。正常情况下,无信号输入时应显示蓝背景,此时CPU 25脚电压为4.0V,V909饱和导通,V910也饱和导通,N201 16脚电压为0v,16脚内部开关选择蓝背景输出;同时V909射随后的蓝背景信号经R996、C230送至N201 24脚,经内部电路处理后从18脚输出蓝背景信号至蓝视放管输入级。当有信号不显永蓝屏时,CPU 25脚电压为0V,v909、v910均截止,N201 16脚为高电平,内部开关选择正常的B信号从N201 18脚输出至CRT电路;同时由于V909截止,蓝背景信号被阻断。
    根据以上分析,先测CPU 25脚是否在无信号时输出高电平以及V909、V910的工作状态,以确定故障部位。在无信号输入的情况下,测CPU 25脚电压为3.9V正常,测V909 b极电压为3.8V、e极为3.2V正常,V910 b极为0.6V、c极为0.1v正常,N201 24脚为3.2V、18脚为1.2V亦正常,表明蓝背景控制电路无异常。由此判断,很可能是N201内部转换开关电路损坏或不良,更换N201后试机,蓝背景功能恢复正常。
    【例2】海尔HT-2180型彩电,开机后无图无声,呈蓝屏
    先取消蓝屏后输入音频/视频信号试机,图声出现,但图像行不同步。查行信号处理电路相关元件均末见异常,分析应与AGC和AFC电路有关。该机以上两项功能均由I2C总线控制,由此分析可能是I2C总线中以上两项的相关数据出错或异常所致。进入I2C总线找到“HAFC”项,将该项数据设置为“00”后退出“D”模式试机,该机工作恢复正常。具体调整方法是:(1)按本机而板音量“-”键不放手,再按遥控器屏显“+”键,屏幕右上角即显示“S”字样,左上角显示数据;(2)按遥控器的屏显“+”键,使“S”和数据消失,屏幕右上角显示节目号;(3)按本机音量“-”键不放手,再按遥控器屏显“+”键,屏幕右上角显示字符“D”。表示机器进入“D”调试状态;(4)按遥控器节目“+”或“-”键,选择项目,找到“HAFC”项:(5)按音量“+/-”键调“HAFC”数据,将该项的数据设置为“00”;(6)遥控关机,即退出“D”模式调整状态。
    【例3】TCL2566型彩电,在收看过程中随机出现无图、无声、呈现蓝屏故障。
    在收看中仔细观察图像,有雪花噪波点干扰现象,怀疑中频偏离38MHz失谐。将图像中周236-560SQ和AFT中周拆下检查,内附电容发黑,将其拆开后用酒精多次清洗并吹干后复原,并用热熔胶封固后装机,故障排除。
    【例4】长虹2153彩电,在收看中频繁出现蓝背景及静音现象,无法正常收看。
    根据故障现象分析,此故障涉及的电视信号流程较长,按如图4所示的信号流程图进行分析和维修。N101(LA7680)46脚输出全电视信号、经L121、RP121、V124、C127输入N801(LC4066B)⑩脚,由N801 11脚输出至V802,V802射随后经R138、C707送至V796 b极,控制V796的截止与导通,使CPU(CH04001-5C25)43脚呈高低电平变化,作为有无信号判断的i只别信号,由CPU内部电路处理后,31、36两脚输出高或低电平,使篮背景控制电路、伴音电路的控制同步动作,执行蓝背景与静音功能。当CPU 43脚为高电平时,31、36脚同时为低电平,电视正常工作;当CPU 43脚为低电下时,31、36脚同时星现高电平,此时出现篮背景和静音。
    经查以上电路中L121、RP121、V124、C127、V802、R130、C797、V796等均未发现异常,最后查得R798(390k)电阻上端脱焊,将其补焊后故障现象消失。由于R798上端脱焊,致使V796时而导通时而截止,所以CPU 43脚呈现无规律性高低电平转换而造成此故障。
