高路华TN-2952AE保护性关机故障检修

摘要：

该机刚开机时能听到机内有“沙……”高压声，随后又能听到自动关机声，按频道选择键时，会重复上述过程，面板上红色指示灯亮。 通电测CPU(WIN2000V02)⑦脚(电源通／断控制端)电位，刚开机时为高电平，随后又变为低

   该机刚开机时能听到机内有“沙……”高压声，随后又能听到自动关机声，按频道选择键时，会重复上述过程，面板上红色指示灯亮。
    通电测CPU(WIN2000V02)⑦脚(电源通／断控制端)电位，刚开机时为高电平，随后又变为低电平，按频道选择键时，CPU⑦脚电位又会重复上述变化。说明CPU⑦脚已发出了开机指令，故障应系保护电路动作所致。

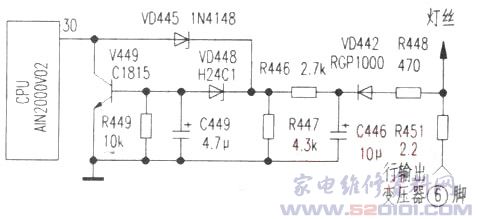

    测CPU 30脚(保护信号输入端)电位，也是由刚开机的高电平变为低电平，证实判断正确。该机有关过电压、欠电压保护电路如附图所示。
    从行输出变压器⑥脚输出行逆程脉冲，经R451、R448限流和VD442、C446整流滤波后，得到直流电压，此电压又经R446和R447分压，若稳压管VD448负端电压超过其稳压值(7．1V)时，V449导通，CPU 30脚输入为低电平，⑦脚便输出低电平关机指令，达到过电压保护性关机；当行输出变压器⑥脚无行逆程脉冲输出时，VD442负端无电压，此时VD445经过R447接地，CPU 30脚钳位在低电平，⑦脚便输出低电平关机指令，达到欠电压保护性关机。
    用示波器观察行输出变压器⑥脚有正常的行逆程脉冲滤形输出，而测得VD442(RGPl00)负端电压却为0V，外观检查发现R451(2．2Ω)表面有烧焦痕迹，继而查得R451和VD442均已断路，其他元件未见异常。将R451和VD442更换后试机，故障排除。
