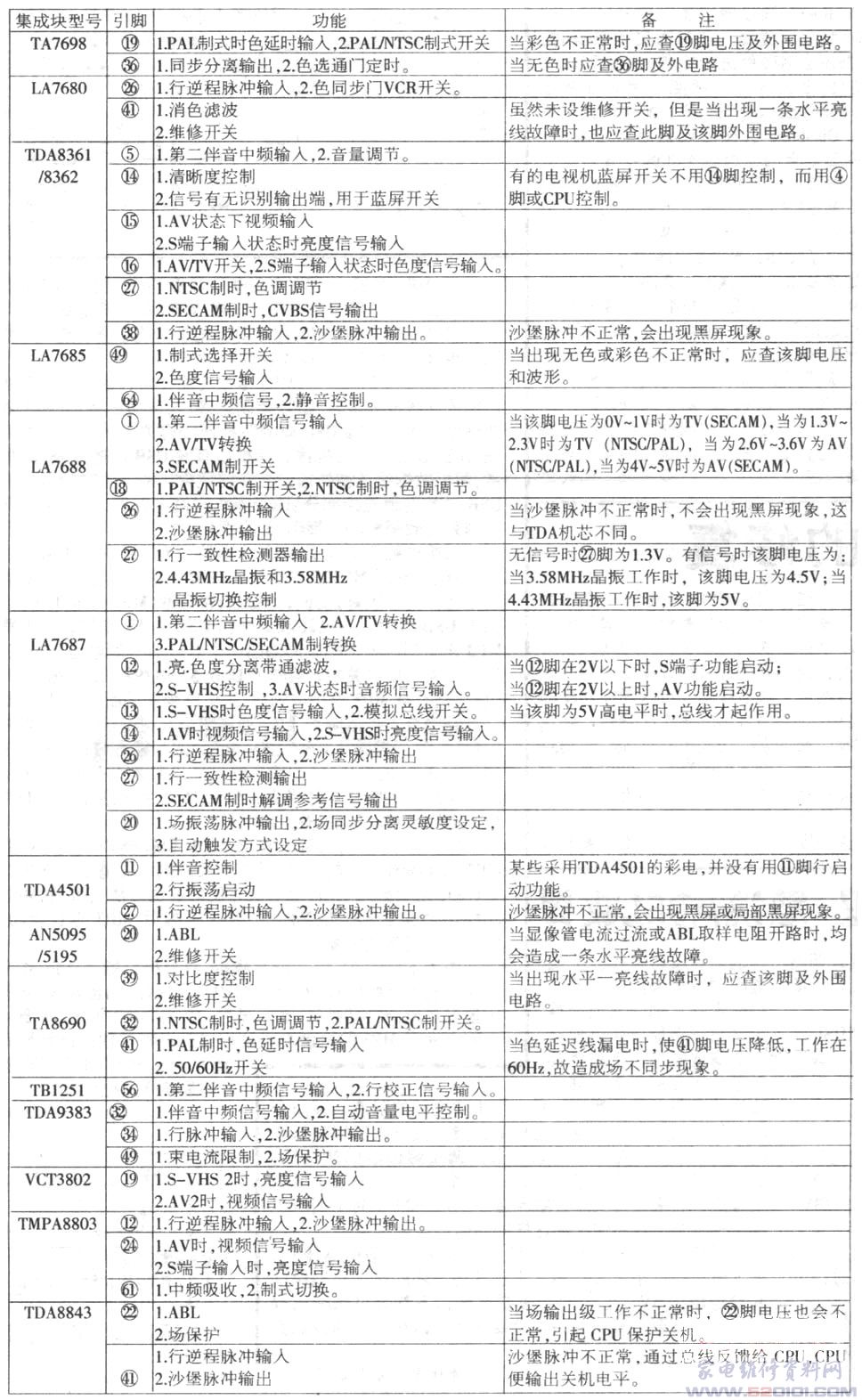

彩电主集成块某一引脚有几个功能，例如LA7680的41脚就有两个功能：其一是消色滤波端，这个功能图纸已标出：另一功能是维修开关接口(实际上并末把维修开关设在41脚，即此功能未用)。当LA7680 41脚消色滤波电容漏电时，表现的不是色彩方面故障，而是场扫描方面故障，即光栅呈水平一条亮线。其原因是，消色滤波电容漏电致使41脚电压降低，此时41脚执行的功能是维修开关启动，故出现了一条水平亮线故障，即色电路元件有故障却导致了场扫描故障。如果不了解LA7680 41脚的这个功能，就会盲目地去查场扫描电路，劳而无功，因此了解主集成块的多功能引脚十分重要。为此，笔者总结出几种主集成块的多功能引脚，见附表，供参考。
