一台厦华N3430彩电出现行幅小且呈严重枕形失真故障。

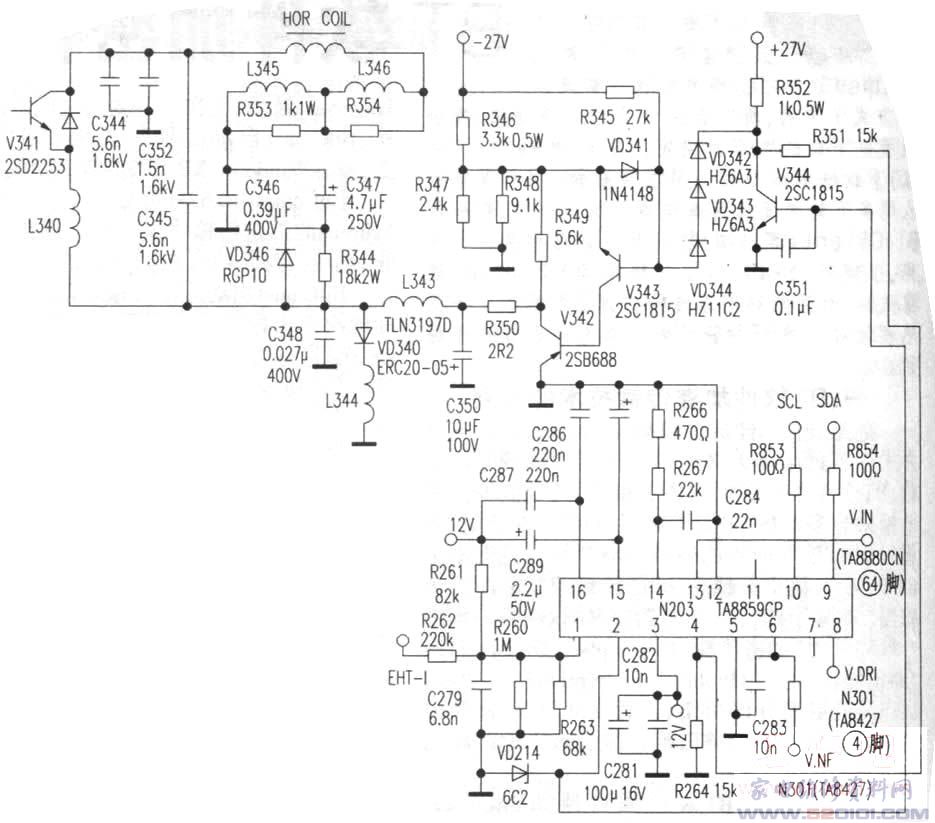

根据故障现象分忻，应是枕校电路工作失常引起。相关电路如附图，检测行输出管V341 e极电压仪有-5．3V，正常时应有-13V左右的电压。检查枕校电容C350、枕校电感L343、枕校输出管V342、V343及其外围元件均正常，-27V电源也正常。测得枕校电路前置放大管V344 b极电压为0V。正常应为0．6V，由此判断故障应在V344之前的电路。
该机枕校电路前级是以集成电路N203(TA8859CP)为核心构成，TA8859CP是用于彩色电视机扫描部分补偿各种水平与垂直失真的专用集成电路，内含垂直线性补偿及S校正电路、抛物波形成电路、场扫描锯齿波形成电路、梯形失真校正电路、行／场线性调整电路、行／场中心调整电路等，由I2C总线控制。测量N203②脚枕校激励抛物波输出电压为0V，测N203③脚电源电压12V正常，⑨、⑩脚I2C总线控制电压也正常。当测量N203各脚对地电阻时发现，N203②脚对地正反向电阻值已为0Ω，而外接二极管VD214正常，判断N203已损坏。

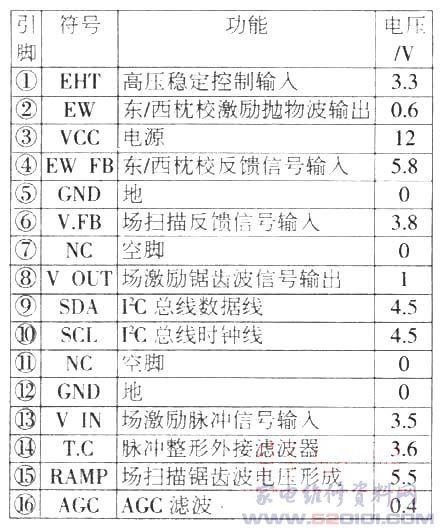

购TA8859AP(因本地无TA8859CP卖)换上试机，电视机居然不能开机了。参照电路图，经过仔细比较发现TA8859P的引脚功能和应用电路与TA8859CP的基本相同，于是又在一台长虹C2919机上焊下一块好的TA8859P换上，电视机也同样不能开机。怀疑TA8859AP和TA8859P不能代换TA8859CP。几天后邮购TA8859CP换上，开机一切正常，进入总线后微调行幅和枕形失真，故障彻底排除。由此证明TA8859CP与TA8859P及TA8859AP在厦华N3430彩电上不能互换。实测TA8859CP正常工作时的各脚电压如附表所示。
