彩电选台及存储功能电路的分析与快判速修

2014-11-02 18:34:07  阅读 156 次 评论 0 条
摘要:

一、彩电的选台功能电路 遥控彩电的自动选台过程,是运用CPU相关功能引脚发出的波段控制信号,自动完成频段的切换、调谐电压变化及选台数据(频道)的存储过程。正常的搜索选台与存储过程是由相关联的多个功能电路相互配合而

    一、彩电的选台功能电路
    遥控彩电的自动选台过程,是运用CPU相关功能引脚发出的波段控制信号,自动完成频段的切换、调谐电压变化及选台数据(频道)的存储过程。正常的搜索选台与存储过程是由相关联的多个功能电路相互配合而完成的,了解掌握相关电路的功能,即可达到快判速修的目的。下面以长虹H2119KB(CN-12机芯)彩电的自动选台电路为例,简述其工作原理与检修。
    1.长虹H2119KB彩电自动选台电路原理
    见附图,在调谐选台时CPU(LC863316A)⑧脚(调谐电压控制)输出一系列PWM(脉冲宽度调制信号),该信号送至V141放大管进行倒相放大即进行电平转换,把0V~5V的PWM脉冲电压转换为0V~32V的直流电压,该电压经R146、C145、R147、C146、R148、C147组成的三级积分滤波电路后变为直流电压,送至高频调谐器U101的VT端子。
    CPU 40、41、42脚分别为UHF、VH、VL波段电压控制输出端,分别控制着V107、V106、V105的导通与截止。当40脚输出低电平0.2V时,V107饱和导通,+5V -2电压经V107 c极向调谐器U101的UHF端子供给+5V电压,使调谐器工作在UHF频段,此时41脚VH端、42脚VL端均输出高电平+5V,使V106、V103均处于截止状态。
    同理,当CPU 41脚或42脚中任一脚输出低电平0.2V时,相应的V106或V105饱和导通,为UA101相应的端子VH或VL提供+5V供电,使调谐器工作于相应的VH波段或VL波段。
    CPU 33脚为电台识别信号(IDENT)输入端,该信号由LA76810A小信号处理电路22脚输出同步(SYNC)信号,CPU通过检测此信号便可判断出是否收到了电视台的节目信号。
    在全自动搜索选台过程中,CPU⑧脚输出调谐电压不断变化调谐的工作电压(频率),当调谐于某电台节目和频率后,屏幕便出现图像,此时LA76810A 22脚(IDENT-OUT)输出识别信号电压,该信号电压经R208、C210送至CPU33脚(IDENT-IN)。当CPU检测到电压识别信号(同步头信号)后,便作出有节目信号的判断,令其搜索速度相对减慢。与此同时,CPU 14脚(AFT-IN)开始检测由LA76810A⑩脚(AFT-OUT)送来的自动频率微调(AFT)电压,该电压呈“S”曲线变化,当在慢速下图像处于最佳调谐状态时,说明中频频率已达到38MHz的精确值,CPU即令停搜并向存储器发出存储指令,把此时的VT电压数据和频段状态数据写入到D702(ST24C08)E2PROM存储器中,并令节目信号频道数自动加“1”。接着自动恢复搜索动作,存储下一个节目。直至自动搜索完毕后自动返回到第一搜索位置。
    重点提示:根据以上分析,彩电自动搜索选台要正常运作必须具备以下四个条件:(1)CPU的频段控制引脚必须输出0V~5V阶跃正变化的控制电平,使频段切换电路轮流导通工作,并分别把VL、VH、UHF频段电压送到高频调谐器的BL、BH、BU端子;(2)CPU的TUIVE端必须有调谐电压输出,并能经倒相放大、电平转换把0V-5V变化的PWM脉冲电压转换为0V~30V左右变化的直流电压送到高频头的VT端子上;(3)必须把代表电台信号有无的行同步信号(H.SYNC)或电压识别信号电压(IDENT)送入CPU的IDENT-IN端;(4)必须具有正常代表信号精确调谐点的AFC电压送入到CPU的AFF—IN端。
    2.电视识别信号的机理
    前面已经提到电视信号的识别问题,但很有必要对其识别信号的机理加以分析,经验表明这对故障的判断与检修极为有利。截至目前,电视对电台信号的识别可分为两种:一种是脉冲计数方式,如采用CPU为M50436-560SP、TMP47C433AN、CXP80420-139的彩电。脉冲计数法是在CPU内部进行,因而它与时钟振荡的频率正确与否有关,对晶振的频率,要求其更准确,因为频率的超差会影响识别。如长虹C2163彩电的CPU为TMP47C433N,采用计数法识别电视信号。4MHz时钟振荡经分频产生1.02ms的定时基准,以便对计数闸门清点端36脚输入的脉冲个数进行计数。对电视信号而言,1.02ms内有16个行同步脉冲,如果此时恰遇含场同步脉冲(包括开槽脉冲)均衡脉冲等共计24个。也就是说,有信号时36脚在每次1.02ms的时间内只要检测到16~24个脉冲即可认为有电视信号输入,否则则判定为无信号。据此大致可推算出对晶振频率的要求为4MHz±0.25MHz。当晶振频率偏差时,计数闸门的定时基准变成<0.96ms或>1.084ms。如闸门<0.96ms,对行脉冲最多只能通过15个;若闸门>1.084ms时,则对含场同步的复合同步脉冲至少也可通过25个,这样,其上、下限值均超出了CPU内定的16—24个脉冲数,从而导致正常的行同步被判为无效,CPU随即发出静音指令并封闭音量控制口,从而因晶振频偏差造成误静音故障。CPU对行同步的误判断,还会导致搜索不记忆故障现象。
    电视信号识别的另一种方法是行一致性检测法。例如CTV320S系统中的PCA84640、ST6358、M494、CTV222S、LC863316A等。行一致性检测是由小信号处理电路进行,CPU只对检测电平进行比较,因而此种电视信号的识别与CPU晶振的频率无关。
    重要提示:根据以上分析,在分析判断搜存故障时,应注意一个区别,即判断搜存台故障是否与晶振有关时,应首先看该机电视识别方法采用的是“脉冲计数法”还是“行一致性检测法”,以免走弯路。
    3.自动搜选台功能电路常见故障的维修思路与检测要点
    (1)当无行同步信号(H.SYNC)或电台识别信号电压或上述电路异常时,一般会导致搜台不停现象,一段时间后,CPU判定为无电台信号而自动停机。
    (2)在预置选台、自动搜索过程中,若屏幕出现一闪即失而无“停顿感”的画面时,故障部位多在CPU的电台识别(同步)信号输入电路中;当闪失画面有“停顿感”但节目号不翻转、不增加时,故障多在CPU的AFT信号输入电路中;节目号能翻转但节目不能存储时,故障一般为E2PROM存储电路不良所致。
    (3)在手动或遥控微调时有图像,但无声音且节目号不递增时,故障多在CPU的电台识别信号输入电路中;有图有声但节目号不递增时,故障多在CPU的AFT信号输入电路;有图有声节目号也能正常递增,但节目不能存储时,故障多在E2PROM存储电路中。
    (4)识别信号的产生与AFT调整电压正常与否与图像中频30MHz谐振回路正常与否有密切关联,所以当自动选台或存储系统异常时,应特别注意对谐振回路中周的检查,维修实践表明,该部分常常是同类故障的多发部位。
    (5)在实际维修工作中,要善于检测关键点的动态电压和瞬态电压值,如附图中的A、B、C点等。比如,出现高频段收不到台,则有可能是+32V调谐供电异常或下跌,也有可能是倒相放管V141(2SC1015)管不能将0V-5V脉冲调谐控制电压转换成0V~30V的直流调整电压;也有可能是VT端子外围的积分电路电容严重漏电,将升高的调谐电压拉低。有关重点电压的测量与判断已在图上标明,供参考。

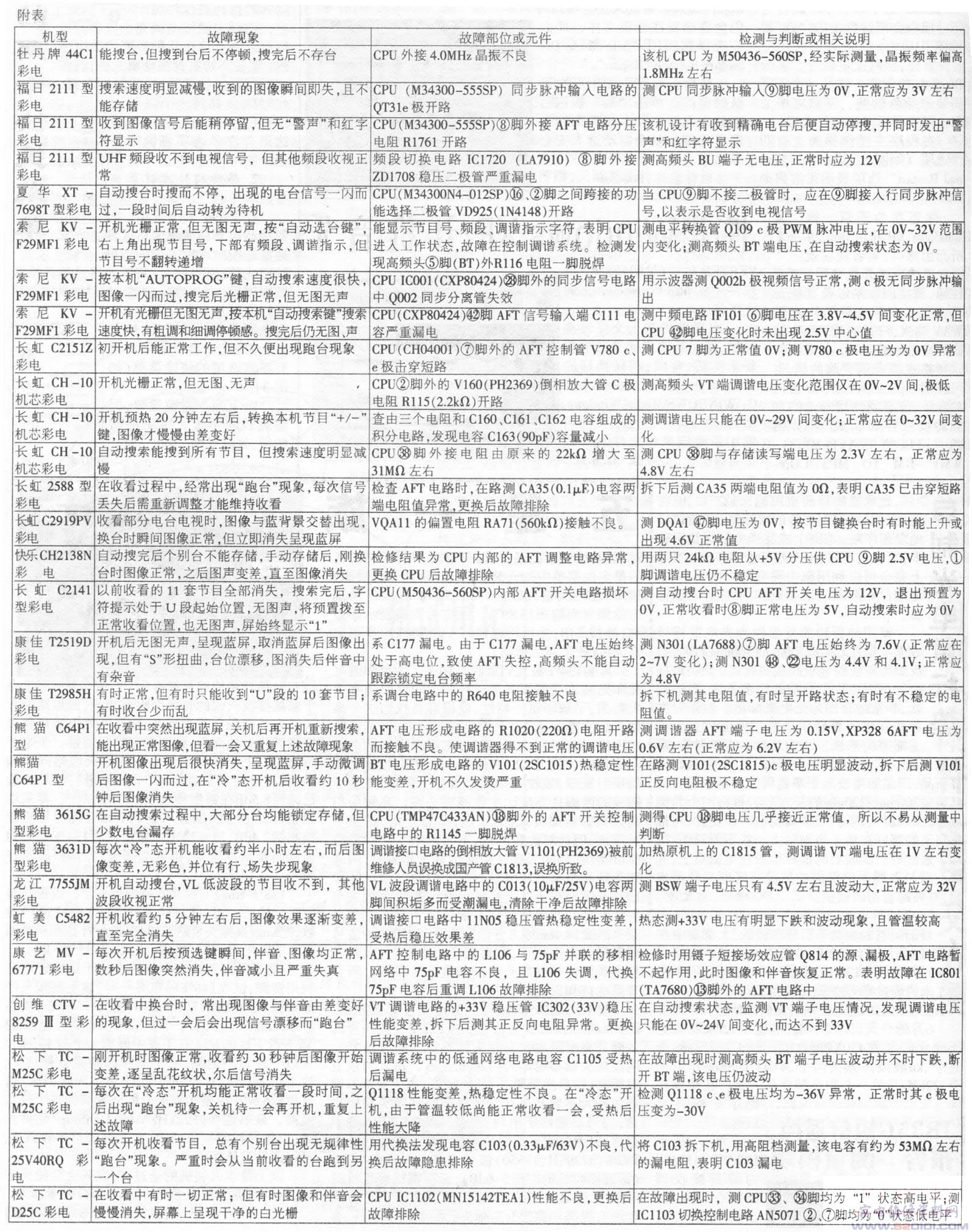

    4.彩电CPU自动搜台电路常见故障维修实例统计表附表。
    二、彩电的存储功能及其电路
    彩电的存储功能与能否正常调谐进行自动选台有密切关联。
    乍看起来,存储器电路很简单,其实并非如此,如果了解甚少,在维修中往往会走弯路。
    目前,彩电中应用的存储器有两种:一种是ROM只读存储器,它一般设置在CPU内部,主要用于存储CPU电路的工作程序及相关信息,如把各套节目所在的波段、所需的调谐电压、制式及跳跃等特殊状态,关机前的模拟量、特殊功能设置等信息存入,即使在断电的情况下也不会丢失,在需要的时候将这些信息读出。
    其存储内容一般在使用中是不能更改的。另一种则是E2PROM电可编程可擦写存储器,除能存储上述电路状态外还用于存储I2C总线调整数据,要求它既能存储数据又能方便地擦除改写,改写时E2PROM芯片的“电可擦除”特性,在特殊条件下实现内部的刷新。虽然众多的遥控系统配用的存储器各不相同,存储器型号众多,但其工作原理大同小异。
    存储器工作的必要条件是:+5V(或3.3V)工作电压;CPU提供的正确的时钟信号;CS片选端正常的变化电平(0V/5V);CPU提供的正确数据信号。
    1.存储器电路故障检修要点提示
    (1)存储器工作电源要求精度高而准确。若工作电源有偏低或波动现象时,直重点检查供电电路滤波电容是否漏电,上拉电阻是否有变值或脱焊等。对于需要-30V数据写入电源的存储器还应检查-30V正常与否;对于RAM存储器电路,还要检查数据保持电池组是否失效或不良。
    (2)检测CPU与存储器连接的时钟线(SCL)和数据线(SDA)或引脚电平是否异常,若异常时应重点检查两条线的上拉电阻是否脱焊、开路或变值。若电阻无异常,则应检查两条走线间是否存在漏电现象或隐患。在检查时钟信号时,若有异常,应考虑到CPU时钟振荡器异常的可能性。需提及的是主时钟晶振异常的故障概率在同类故障中几率较高。比如不能存台故障,在采用脉冲计数法识别电视信号的彩电中,盲目更换存储器后还是不能存台,就有可能使维修陷入困境,其实正是由于晶振不良所致。但很多情况下并非晶振完全损坏,往往是晶振谐波泄漏所致,由于谐波泄漏,干扰了中频信号的放大、解调或AFT电路,使中频稳定性变差而造成不能存台,这时要将晶振频率取低或将晶振另加锡箔纸屏蔽;是塑封晶振的改换成金属封装型,且将晶振外壳接地。
    2.存储器的检修与代换
    众多遥控系统配用的存储器各有不同,归结起来大致有如下四类:
    (1)三菱M50436-560SP遥控系统。该系统一般配用M58655存储器,它仅能存储30套节目。可代换的同类存储器有M58C655、CM58655。型号中的“C”表示制造工艺,代换时无需-30V电压,所以将②脚悬空不用,还可增加存储节目的数量;相反,不能用M58655代换CM58655和M58C655。
    (2)东芝系列遥控系统CPU TMP47C433、TMP47C434、TMP47C634、TMP47C873配用的存储器是TC89101,可用TC98101P、TC98101Z代换。
    (3)飞利浦系列CTV220遥控系统,包括PCA64Cxxx、PCA83Cxxx、CTV222S系列以及后期各大公司推出的遥控系统,配用的存储器有PCF8581、PCF8582、PCF8522和24Cxx系列。它们与CPU的通讯采用I2C总线方式,其通讯格式相同,且均为8脚塑封形式,故可互相代换。但代换时应注意①、②、⑦脚的电位,PCF8581、PCF8582、PCF8522脚位接法是①脚接5V、②脚接地,此时能存储90套节目;若将①、②脚接法掉换,就只能存储40套节目。还有PCF8581/8582⑦脚接地,而PCF8522⑦脚通过电阻接电源,其余各脚的接法相同。
    AT24C02在用PCF8581、PVF8582、PCF8522代换时应注意,因采用的CPU不同,其接法也不同,如飞利浦CPU电路中,AT24C02①脚接电源、⑦脚接地;但在东芝CPU电路中,①、②、③、④、⑦脚均接地,其他引脚接法相同。
    (4)新型电视机的存储器。现在各厂家生产的新型电视机,CPU和存储器之间的通讯均采用I2C总线方式,常用的存储器有AT24C04、24Cxx系列等,开头几个字母一般代表生产厂家,如“AT”,表示美国ATMEL公司,后面的两位数字表示存储容量,如“04”表示容量为4kB。这些器件的引脚排列和地址安排都相同,一般而言,只要容量达到或超出原值,都可以代换使用。如24C01,就可用24C02、24C04等代用。
    另外,若检修中更换了存储器,就必须逐条逐项恢复其中的数据。这些数据部分不能像“密码”那样调整,而只能在生产时用专用设备或专用遥控器写入。如果检修中需要更换存储器,须向厂家购买写入对应信息的存储器件,否则电视将不能正常工作。如果有条件最好自己配置电脑及其芯片读写装置(彩电存储读写器),现在也有集VCD、显示器、彩电存储器于一身的数据光盘推出,可购一套以作芯片写操作时直接调用;也可自制存储器读写器备用。
    实践表明,还可以采用“热机复制写入”法,方法是:更换上空白存储块后,将原拆下的存储器背附在空白存储器上,注意引脚稍向内倾斜,经几次开机操作后,在不关机的状态下,拔下原存储器,数据即可写入空白存储器。如一次不成功,反复几次即可。
彩电选台及存储功能电路的分析与快判速修 第1张

彩电选台及存储功能电路的分析与快判速修 第2张
