厦华M2526彩电软故障检修

摘要：

该机开机后图像由亮逐渐变暗，随着开机时间的延长，图像越来越暗，而且屏幕上还笼罩着一层浓雾状阴影。 根据故障现象，首先检测视放电路。测量三个视放管c极电压，为+140V，测加速极电压约为+200V，基本符合正常值要求。

   该机开机后图像由亮逐渐变暗，随着开机时间的延长，图像越来越暗，而且屏幕上还笼罩着一层浓雾状阴影。
    根据故障现象，首先检测视放电路。测量三个视放管c极电压，为+140V，测加速极电压约为+200V，基本符合正常值要求。进一步检测行输出电路，当调节行输出变压器上加速极电位器时，屏幕上浓雾状会出现明暗变化，以上检测的结果说明视放电路和行输出电路的工作基本正常，故障产生部位可能在亮度电路、中放电路或CPU控制电路。
    开机不久，用手触摸小信号处理集成电路N201(M61251FP)感觉烫手，于是在其背而涂抹上导热硅脂，并加装散热片，开机后连续工作几个小时后无此故障发生。于是交用户使用，但两天后用户又将该机送回，仍然是同一故障现象，致此维修陷入困境。
    经过认真、冷静地思考及检测，分析故障产生的部位仍然是N201以及N201周围的电路，或亮度电路。

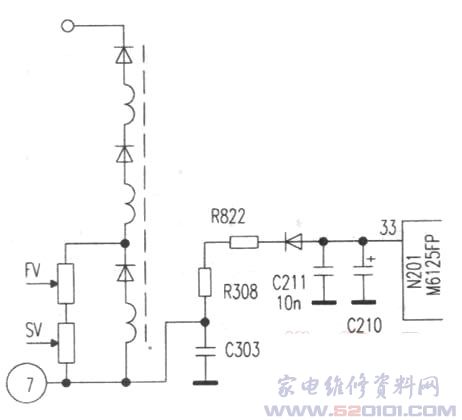

    因为N201是集成度很高的集成块，而且是多脚小贴片焊接电路，不能草率更换之，于是采用先易后难的检测方法。首先测量N201的外围电路，其中N201 33脚是ACL/ABCL电路的输入端，逐个焊下与N201 33脚相连的元器件进行检测(见附图)。焊下C211测量(用万用表Rx10k挡发现有轻微的漏电现象，更换C211后试机，故障彻底排除。
