彩电有字符显示，但字符显示异常，这种故障发生在字符显示电路。彩电的字符显示电路，由性能良好、功能齐全的屏幕字符显示专用的4位单片微处理器(CPU)内部屏显电路及外围元件组成。通常，彩电使用显像管进行字符显示，所以某些光栅异常也与字符显示电路不正常有关。

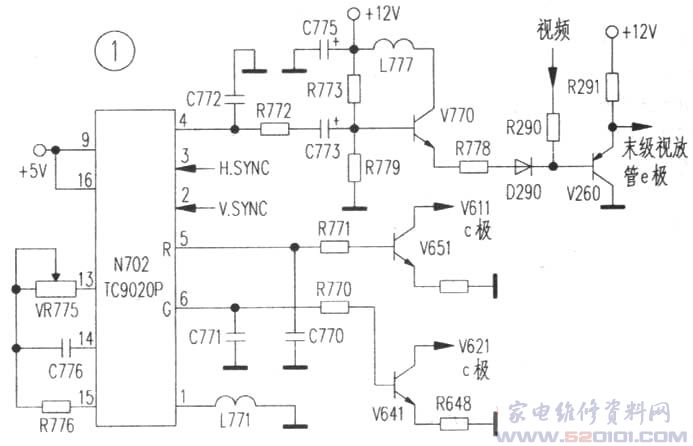

字符显示异常，多为字符呈全红或全绿、字符呈黑色等字符颜色异常；字符颜色随图像颜色不同而变化；以及字符位置不准，字符向左偏移或向右偏移等。光栅异常，有屏幕出现纯白色光栅，出现红色或绿色单基色光栅，还有出现黄色光栅。下而以东芝CTS—130型彩电字符显示电路为例(如图1所示)，分析上述故障的原因。
该机字符显示电路由TC9020P(N702)担任。根据显像管屏幕显示原理，字符显示正常需要满足三个条件：一是要有正常显示用的时钟振荡信号，该振荡信号由N702 13、14、15脚内部电路及外接元件VR775、R776、C776组成；二是N702②、③脚必须输入行、场同步信号；三是从N702④脚Y端输出的字符亮度信号及⑤、⑥脚R、G端输出的与字符亮度信号内容完全相同的三种颜色字符色度信号，三者缺一不可。
当字符呈全红或全绿时，这是R或G字符显示信号之一丢失所致。以出现红色为例，从N702⑥脚输出的G字符色度信号经字符放大管V641放大后，由其c极输出至末级G视放管V621 c极(即显像管G阴极)，在屏幕上图像被“消掉”的地方显示出功能字符。所以，这表明出现全红时，是G字符信号丢失，即N7026脚输出电路有元件开路所致。
字符呈黑色，表明电源供电和CPU输出的控制信号正常，N702④脚输出的字符亮度信号也正常，问题是图像上某些部分已被“消掉”所以字符才呈黑色。主要原因是N702性能不良，引起⑤、⑥脚同时无输出，或V641、V651两路同时开路。若R、G字符有一路正常，则字符颜色将不是黑色，而与正常的字符颜色相同。
字符颜色随图像颜色不同而变化这种故障与字符呈黑色恰好相反，表明R、G字符色度信号输出正常，而是字符亮度信号丢失，所以屏幕上字符位置上的图像未被“消掉”，使R、G颜色的字符与彩色图像颜色相混合，选成字符颜色随图像彩色不同而不断变化。其主要原因是N702④脚无输出，或C772短路漏电，R772、C773、V770、R778、D290开路失效，V770偏置不当使其处于截止状态，或C775短路漏电，VL777开路或12V电源供电失常等。
字符位置正确与否，主要由显示用振荡器振荡频率决定。字符有显示，只是显示位置偏移，表明CPU及其16、⑨脚供电正常，若字符向左偏移，说明振荡频率偏高，反之向右偏移，是频率偏低。只要调节电位器VR775改变振荡频率，即可改变字符在屏幕上出现的位置。若调节VR775字符仍不能恢复到正常位置，一般为VR775接触不良或损坏，C776漏电或开路失效。
当伴音正常而无图像，只有纯白光栅，或出现全红、全绿单基色光栅时，由于非遥控彩电也会出现此类故障，所以往往会误判扫描电路、视放电路、亮度通道、显像管及其供电电路等有故障。但是，因为遥控彩电是将字符亮度信号与图像亮度信号由V260混合后加至三只末级视放管e极的，同时由于R、G字符放大管c极分别与R、G末级视放管c极相连，因此遥控系统也会引起光栅异常。当出现光栅异常时，首先要区分故障部位。方法是：将D290、V641、V661断开，若光栅和图像恢复正常，可以肯定是字符显示电路有故障，否则应检查主机有关电路。
无图像而只有纯白光栅，其主要原因是V260击穿或漏电，使三个末级视放管e极电位降低，而使其饱和导通造成的。出现红色单基色光栅，有两个原因：一是字符放大管V651击穿或漏电；二是N702损坏后，其⑤脚直流电位升高，使V651处于导通状态。而这两种情况均可使显像管红电子枪电压由正常的130V左右下降至几十伏或更低，引起红枪阴极电流剧增，形成红基色光栅；同理，若N7021⑥脚电位升高使V641导通，或V641击穿漏电，将形成绿基色光栅。若⑤、⑥脚电位同时升高或V641、V651同时击穿漏电时，将形成黄色光栅。下面介绍几例字符、光栅异常的故障检修实例。
【例1】一台凯歌4C5401-1型彩电，字符向右拉长，屏幕显示字符间隔过宽，部分字符已超出屏幕右边缘，延伸到屏幕之外。

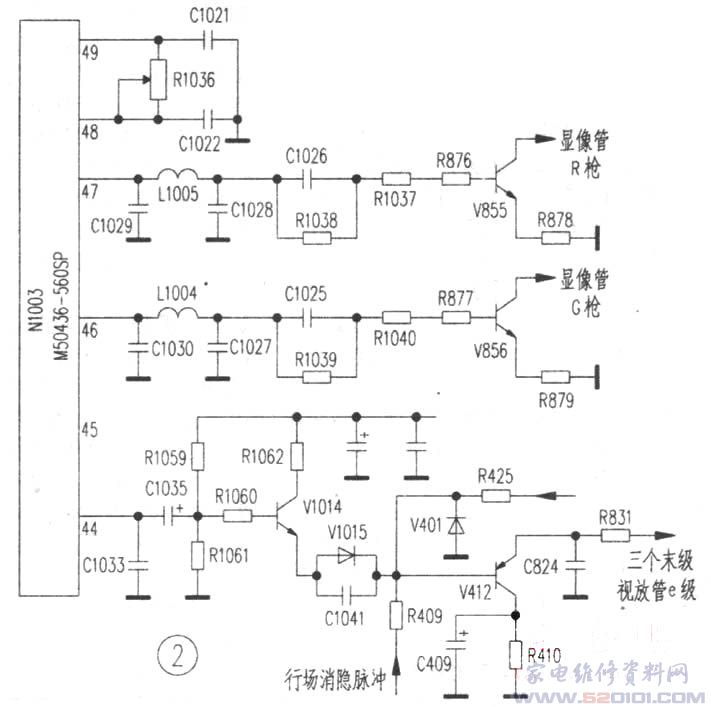

由字符显示原理得知，字符的水平宽度和间隔大小只取决于显示用时钟脉冲振荡频率，该机采用的CPU是M50436—560SP，如图2所示。振荡电路由CPU 48、49脚与外接元件组成。时钟频率不但影响字符显示的位置，还影响字符显示的大小。该故障通常是可调电阻R1036失调、接触不良或开路，经查，发现R1036因灰尘过多接触不良。更换R1036并重新调整，字符显示正常。
【例2】一台凯歌4C4705—2型彩电，图像清晰，而字符拖尾，不清晰。

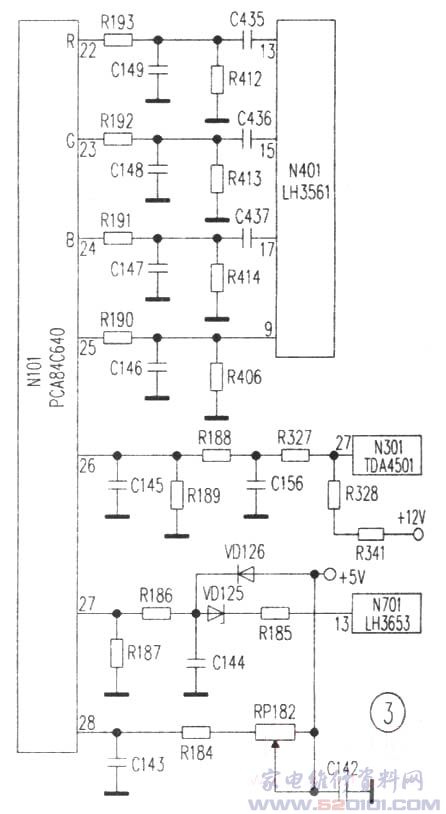

遇到此类故障，首先观察图像是否清晰。如果整个图像模糊，字符也不清楚，故障为显像管加速极或聚焦电压不正常，应检查相关电路。而该故障只是字符模糊，则是字符电路高频跌落。该机采用CPU为PCA84C640如图3所示。检查C149、C148、C146相关电容，发现C146漏电。CPU 25脚输出消隐信号，经R190耦合至N401(LH3561)⑨脚，以消除字符显示位置上图像信号，使显示的字符清晰明亮。更换C146后，故障排除。
【例3】一台飞跃54CZY21—1型彩电，字符左右间断抽动。

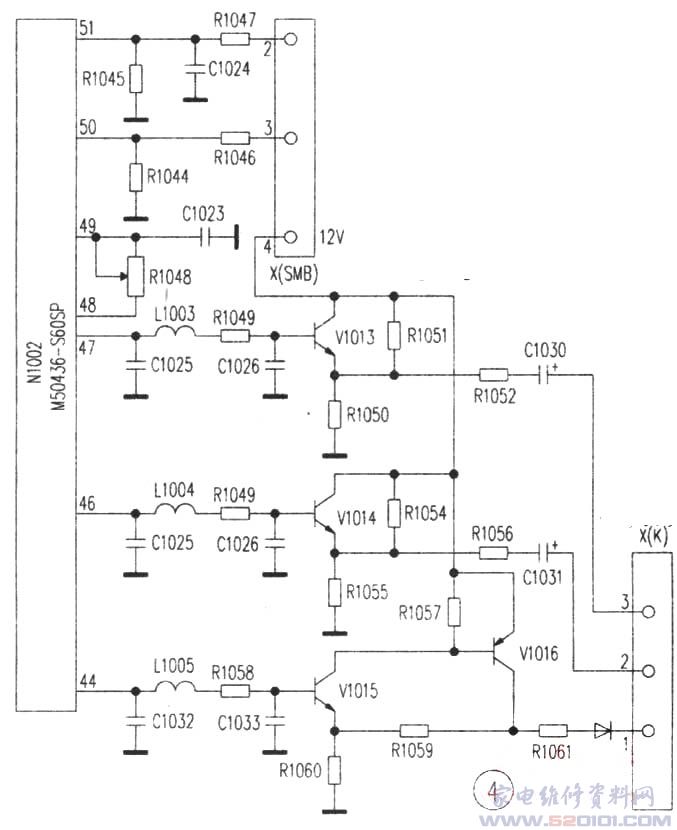

字符的水平或垂直他置是由输入CPU的行、场逆程脉冲波形正常与否决定的。脉冲信号整形不理想，将会出现该故障。该机也采用M50436—560SP集成电路，如图4所示。从N1002 51、50脚分别输入行、场脉冲，检查波形整形钳位电路元件R1044、R1047、C1024，发现R1047变值，将其更换后故障排除。
【例4】机型同“例3”，字符边界拉丝。
该故障的发生原因是N1002 48、49脚R、C振荡波形不规则或是44脚输出的消隐信号波形发生畸变，使字符边界不齐。用示波器观察49脚波形正常，44脚信号波形也正常，但V1013 b极波形畸变。经查，发现C1033容量变小，将其更换后故障排除。
【例5】一台凯歌4C5401—1型彩电，图像正常，显示字符随图像颜色而变化。
图像及彩色正常，表明图像亮度信号及行、场消隐脉冲已经加入，V412以后电路无问题(见图2)。该故障有字符显示，但字符颜色随图像颜色而变化，表明无字符消隐信号。测N1003 44脚电压为0V，正常时为0．3V。在字符显示时此电压不变化，表明44脚没有输出消隐信号。检查44脚外接元件均正常，怀疑N1003 44脚内部电路损坏。更换N1003后，字符显不正常。
【例6】机型同“例5”，字符呈黑色。
字符呈黑色，表明字符消隐信号输出正常，仅是无R、G字符显示信号。故障原因初步判断为N1003 46、47脚外围电路有故障，使R、G字符显示信号被阻断，但这两者同时产生故障的可能性不大，怀疑是N1003 46、47脚同时无信号输出。更换N1003，字符颜色正常，故障排除。
