一、电解电容变质引起电源电压升高
在彩电维修中，电源电压升高的故障率很高。此类故障表现出来的现象是多种多样的：有的表现为“难启动”；有的表现为“三无”；有的由于过压保护电路不完善或过压保护电路失效，将行管击穿、场集成电路和伴音集成电路等大量元件击穿，更严重的还可能使显像管极间打火甚至损坏显像管等。而引起电源电压升高的故障多数是由丁某些开关电源中“关键”电容变质失效造成的。这些“关键”电容都是容量不大、耐压不高的小电解电容器，而这些电容器在电路中所用数量很多，很难确定哪个电容器有问题，即使怀疑到它时，用万用表、电容器表也查不出异常，通常用替换的办法来解决。
对于有大量元件击穿损坏，特别是电解电容爆裂的故障，通常是电源电压升高所致。在检修时，除更换损坏的元件外，还必须找出电源电压升高的真正原因，否则，将会再次损坏所换上的元件。对于表现为“难启动”或“三无”的故障，多是由于过压保护电路动作，使开关电源停振，属开机即保护，一般不会造成大量元件损坏。
为了判断“难启动”或“三无”故障是电源启动电路或正反馈电路引起的，还是电源脉宽控制电路中的“关键”电容变质引起的，可用调压器将输入交流市电电压调为100V左右，开机若能启动，且调节调压器时开关电源输出的电压随输入的交流电压有变化，调节开关电源中的取样电位器，输出电压也有变化，则故障是由那些“关键”电容失效引起。若仍不能启动，则是由启动电路或正反馈电路引起，或电压正常而过压保护电路有故障。

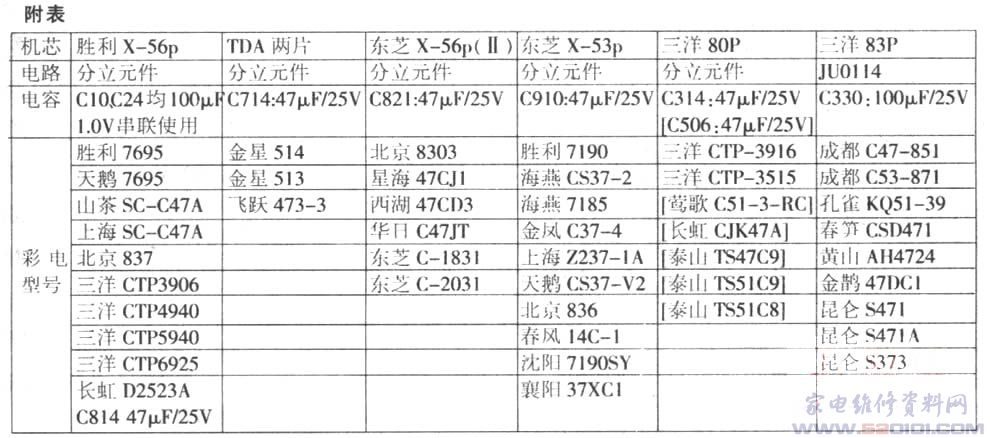

附表为一些常见彩电机芯造成开关电源输出电压升高的“关键”电容。
二、哪些是引起彩电电源电压升高的关键电容
1．开关管基极电解电容

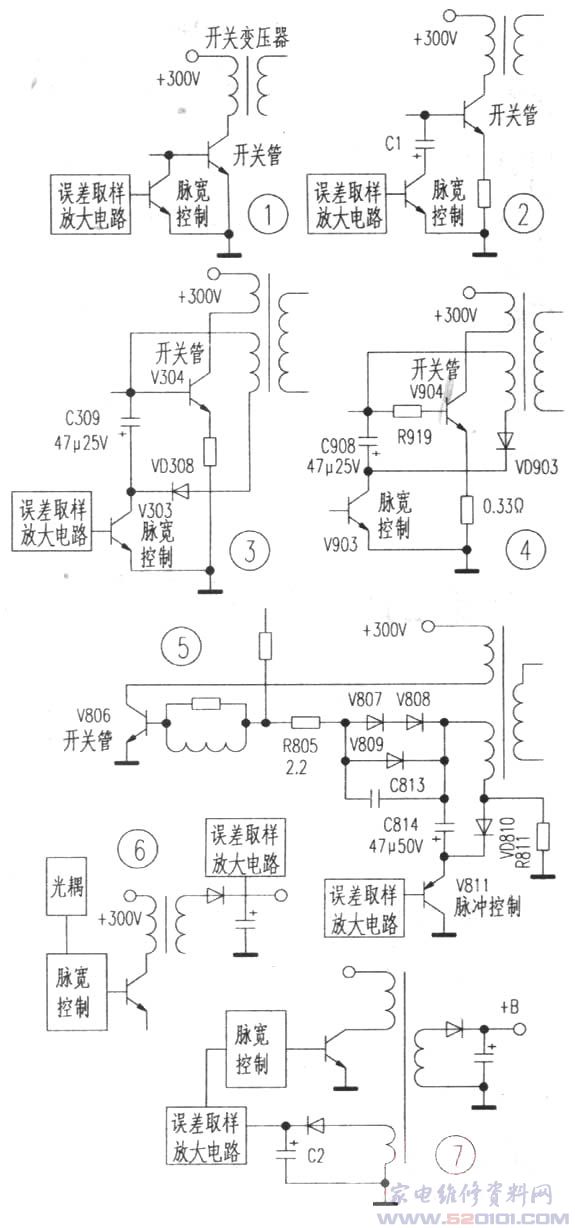

图1和图2所示简图，是开关电源中脉宽控制电路对开关管的控制方式，在绝大多数自激振荡型开关电源中都使用这两种控制方式。在图1所示电路中，脉宽控制管直接并联在开关管基极与发射极之间。而图2所示电路中脉宽控制管通过电解电容C1并联在开关管基极与发射极之间，这只电解电容C1就是可以引起开关电源输出电压升高的关键电容之一。
从图3～图5还可以看出，关键电容和二极管(图3中的VD308、图4中的VD903、图5中的VD810)以及开关变压器的一个绕组组成了一个整流滤波电路。其中关键电容C1的作用是：(1)作为脉宽控制管的工作电源。很显然，如果电容C1损坏了，脉宽控制管的工作电源就出现了问题，脉宽控制管对开关管的控制作用减小，开关电源的输出电压自然要升高；(2)脉宽控制管导通时，通过C1给开关管基极加负偏压，使开关管截止。如果电容C1损坏了，脉宽控制管导通时间通过C1给开关管基极提供的负偏压减小，开关电源的输出电压自然要升高；(3)脉宽控制管导通时，通过C1对开关管基极电流分流，使开关管截止。如果电容C1不良，损耗增大，脉宽控制管对开关管基极电流的分流作用减小，开关电源的输出电压自然要升高。
2．开关电源间接误差取样滤波电容
图6所示是开关电源误差取样电路方式之一，取样电压直接从+B电压分压取出，这种取样方式称为直接取样。在这种取样方式中，误差取样滤波电容就址+B滤波电容，而+B滤波电容损坏的儿率相对较小。
图7所示是开关电源误差取样电路方式之二，在开关变压器上单独设立误差取样电压绕组和整流滤波电路，这种取样方式称为间接取样。在这种取样方式中C2是引起开关电源输出电压升高的关键电容之二。当取样滤波电容C2损坏后，误差取样电压减小，导致开关电源输出电压升高。
