FLI2300／2301/2302/2310/2350系列集成电路是美国Genesis芯片公司于2002年先后开发生产的新型系列数字视频处理与格式变换电路。近年来在国产数字高清、平板彩电中被广泛应用。其中最常见的是FLI2300和FLI2310。根据笔者现有资料和实际维修对照看，该FLI23××系列集成电路基本相同，均为208脚的FQFP封装形式；采用+1．8V和+3．3V两种供电工作方式。
该FU23××系列数字芯片稍有差异的地方是；在芯片的数字信号输出情况下，显示器需要的精确的水平和垂直分解力是由芯片内部生成；而在模拟信号输出情况下，水平分解力的生成不受芯片约束，仅仅要求芯片生成正确的垂直分解力。而CPT型显示器可以同步任何水平分解力(并能在模拟域变换)。由于模拟信号和数字信号输出的这种差异，模拟信号输出与数字信号输出相比，FLI2300、FLI2301、FLI2302、FLI2350系列集成电路能支持较为广泛的格式变换。
一、FLI23××系列集成电路简介
该系列数字视频处理与格式变换电路，具有很高的挠性设标和很宽的范围幅型比变换及其他的专用视频增强功能，在高端彩电中可大大提高画质。IC内的图像数字格式转换、3D处理、运动补偿等功能，是高清数字彩电的核心功能，在改善画质方而起着关键性的作用。其主要功能和作用有：
1．输入格式
(1)允许输入信号包含所有工业标准和非工业标准的视频分辨率，即480i(NTSC)、576i(PAL/SECAM)、480p、720p、1080i以及从VGA到XGA的图形标准。(2)数字输入为：8b Y／Cr/Cb(ITU—RBT656)、8b Y/Pr/Pb、16b Y/Cr/Cb(ITU—R BT601)、24b RGB、Y CrCb、Y PrPb。(3)输入像素率最高可达到75MHz。
2．输出格式
(1)输出分辨率为480p、576i、576p、720p、1080i、1080p以及从VGA到SXGA的图形标准。(2)可输出隔行扫描或逐行扫描信号。(3)输出的信号可以是由10b DAC提供的模拟YUV／RGB，或数字的24b RGB、Y CrCb、Y/RrPb(4：4：4)或数字的16/20b、Y/PrPb(4：2：2)。(4)FLI2301还能提供525p／625p宏视适应的模拟逐行输出信号。(5)最大输出像素率可达到150MHz。
3．帧频变换
可进行50／60/72／75／100／120(Hz)多种帧频变换。
4．前端处理功能
(1)运用运动自适应降噪功能来提高画质。(2)交叉色彩消除CCS，在标准2D视频信号解码中，由于不良的，Y／C分离，使得复合视频信号中产生人为交叉色彩，所以利用CCS以消除这些干扰，从而可以省去采用昂贵的3D视频解码器。
5．解交织功能
(1)每个像素进行运动自适应解交织。(2)用专利影片模式处理功能，用于3：2和2：2下拉电影片进行合适的解交织。(3)编辑校正：鉴于较差的编辑会导致影片内容连续监控受到破坏，而编辑校正能提供最有效手段来迅速补偿人为的错误。(4)DDiTM：使用DDiTM技术可以分析视频信号单像素的颗粒性或检测到带角线条和边角存在。经过这种处理后，使得所看到的画面平滑而自然，没有人为矫作或参差不齐。
6．设标功能
(1)提供高质量可编程的二维标度。(2)对于合成或全景(非线性)能提供幅型比变换。(3)能使4：3图像在16：9屏幕上显示(或反之)，包括从信箱式到全屏式，柱箱式以及子标题显示模。
7．图像增强功能
该图像增强器使二维、非线性、亮度和色度视频增强，引导图像细部，使图像更显真实和生气。
8．存储器

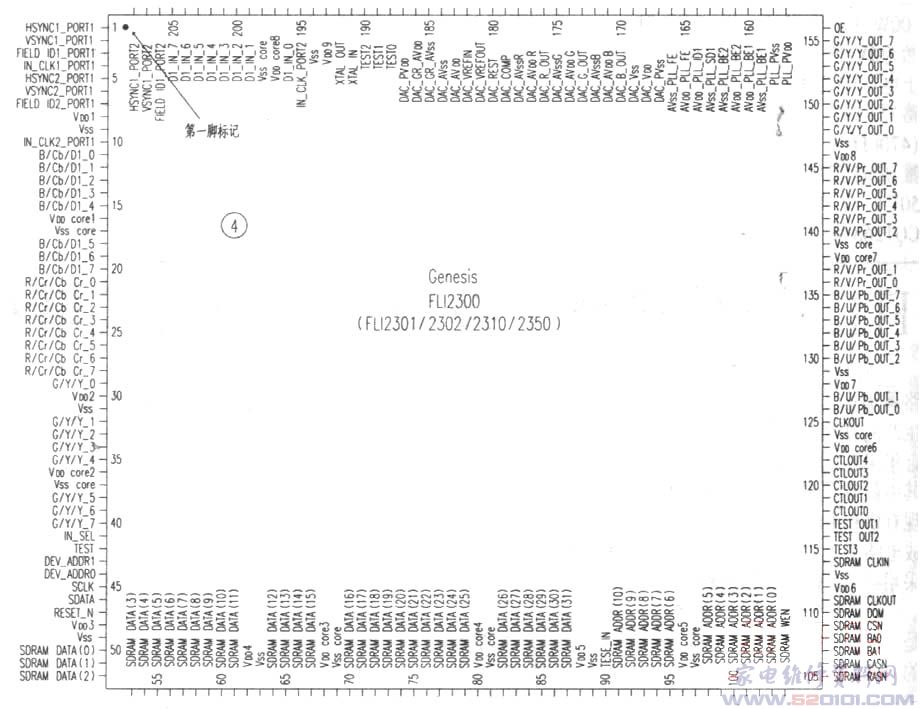

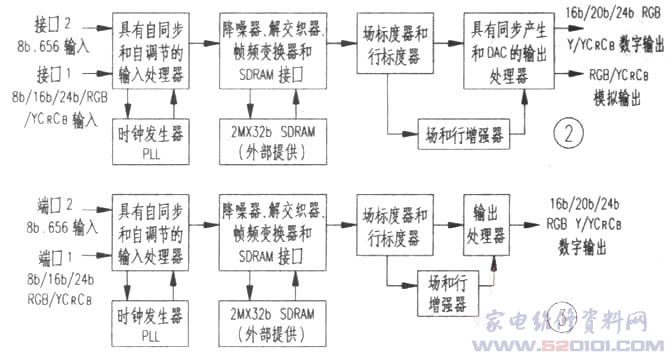

该芯片外部需提供32b SDRAM控制器，可由一个2Mx32b SDRAM完成或二个1Mx16b SDRAM来承担，使其能运作高达16MHz频率。FLI2300内部框图分别见图2、图3；顶视图见图4。

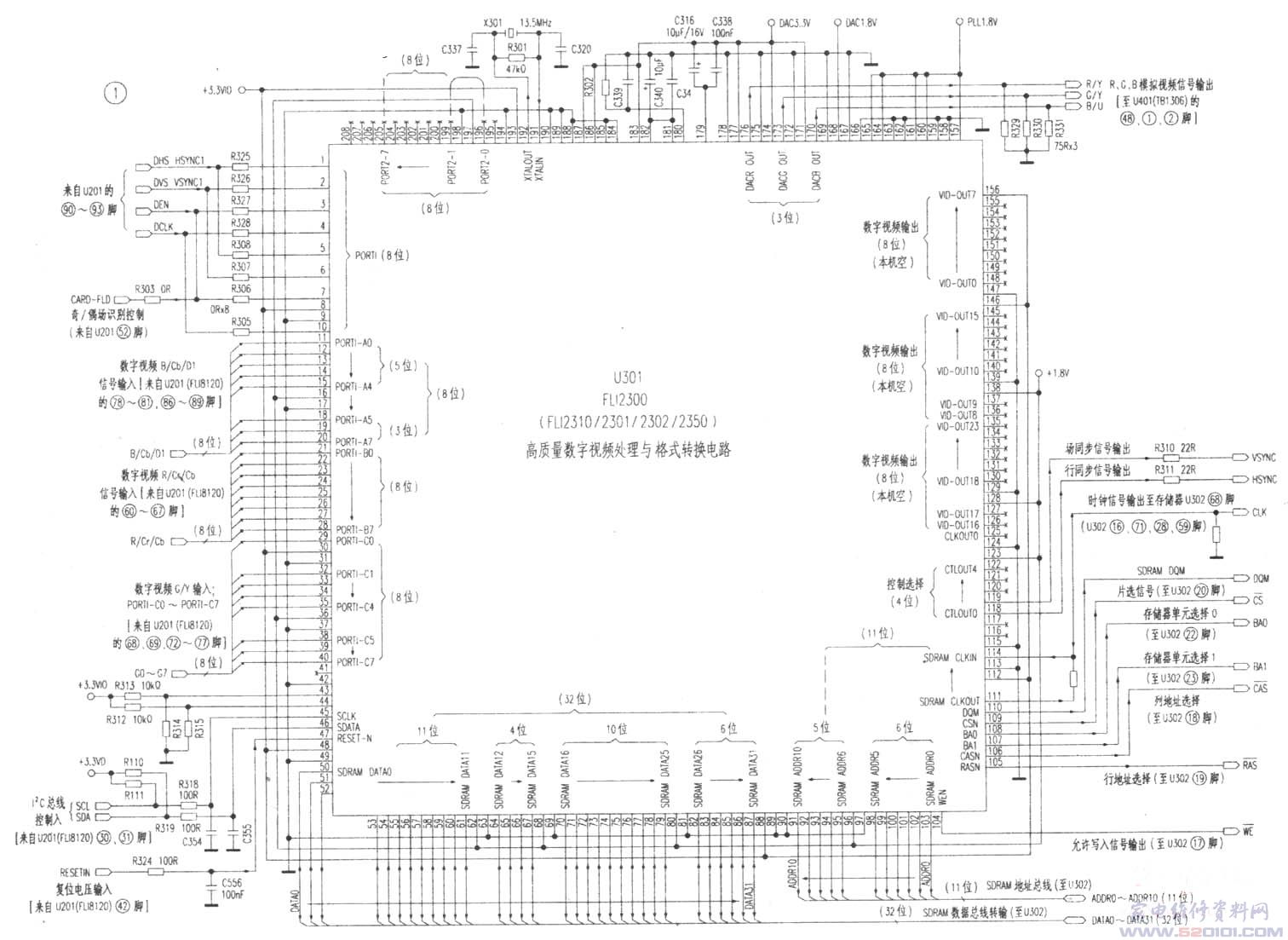

二、FLI2300单元电路信号流程解析(见图1)
下面以FLI2300在海尔“GENESIS机芯”彩电应用为主，并结合该芯片在康佳“PDP4217G型”等离子(FLI2310)彩电和海信“HDP3411D”高清彩电(FLI2300)的实际应用，综合解析其信号流程，以利维修人员解析与维修。

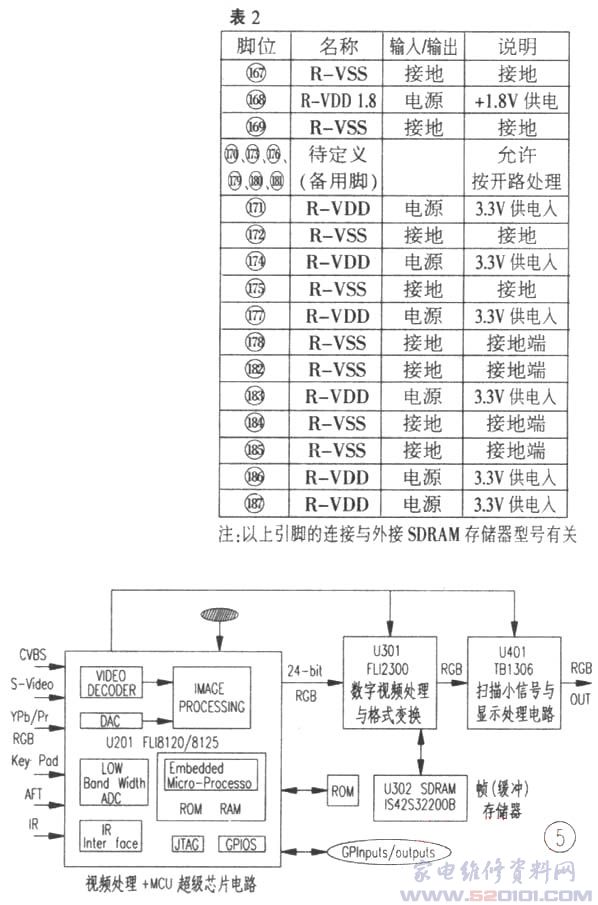

海尔“GENESIS机芯”数字板数字视频处理主要由FLI8120／8125(U201)信号接收处理+MCU电路、FLI2300(U301)高质量数字视频处理与格式变换、TB1306(U401)扫描小信号及显示处理电路和IS42S32200B-6T(U302)帧(数据缓冲)存储器电路组成。数字板组成框图见图5。
经前级接收处理后的数字视频信号分别从FLI8120(U201)的输出端口输出，其中B／Cb/D1信号从U201的78～81、86-89脚输出8位数字信号送至FLI2300(U301)的11～15、18～20脚；R／Cr／Cb信号从U201的60-67脚输出8位数字信号送至U301的21～28脚；G／Y信号从U201的68、69、72～77脚输出8位数字信号送至U301的32-35、38-40脚和29脚。本机196、199-205脚输入端口为空脚未使用。
输入的数字视频信号在外挂帧(缓冲)存储器的配合下，进行复杂的视频信号处理和格式变换运作后，R、G、B模拟视频信号分别从U301(FLI2300)的176、173、170脚输出，送至TB1306(U401)扫描小信号及显示处理电路，经处理后通过接插件送至显示器显示图像。本机的数字视频输出端均为空脚而未使用。
FLI2300电路在海信“GENESIS二代机芯”彩电的应用和海尔“GENESIS机芯”基本相同。
在康佳PDP4217G型等离子彩电中应用了FLI2310,其数字视频信号从VPC3230D(N412)视频输出端口40-37、34-31脚输出，送至FLI2310(N411)的输入接口196脚和199-205脚，其余三组数字输入端均经R475(0Ω)电阻按接地处理。输出端口从146-155脚输出G／Y／Y(SVLUMA7-SVLUMA0)8位数字视频信号；从137-130脚输出R/Y/Pr和B／U／Pb(SVCHROMA7-SVCHROMA0)8位数字信号。其余数字与模拟信号输出端口均为空脚。
综合以上解析，可以获得如下规律性的东西，这就是该FLI23xx系列电路基本相似，只是在应用上根据需要而取舍。
三、维修思路及其检测要点提示
该FLI2300电路损坏或不良时，较多见为出现黑屏、花屏等故障现象。这时不要急于怀疑芯片异常，应注意首先对外围相关重点电路元件的检查和测量。
1．测量+1．8V、+3．3V供电各脚电压是否正常且稳定，若供电异常，大多数情况为供电电源电路有故障。此时应重点检查滤波电容和稳压元件。
2．测量191、192脚工作电压，正常情况下，两脚的工作电压应在1．5～1．6V左右，若有异常应注意检查外接阻容元件是否有异常，特别应重点检查或代换X301晶振(13．5MHz)一试。
3．检查45、46、47脚动态电压值是否正常。正常状态下，45、46脚电压应在2．5～3．1V间微微波动，若该两脚电压在动态情况下，始终有某一固定的高电平或0V低电平，则表明I2C总线有异常。47脚复位控制电压来自超级芯片FLI8120(U201)的42脚，正常时，测其动态电压应为每按一下遥控器，该脚电压应快速变动一下，否则表明复位异常。
4．测量重点信号脚位即①、②、④、⑩脚和111、114、118、119脚电压和波形。正常情况下①—④脚基本为零状；⑩脚电压约为0．1V左右。111脚电压在1．6-1．8V左右；114脚在1．7v左右；118、119在3.0-3.2V左右(最好是测量以上各脚电压波形来判断故障)。若测得①、②、⑥、⑤、④、⑩各脚有正常的行、场同步信号和数字时钟信号输入，而111、118、119脚其中某脚无同步信号或时钟信号输出，则多为U301芯片损坏。

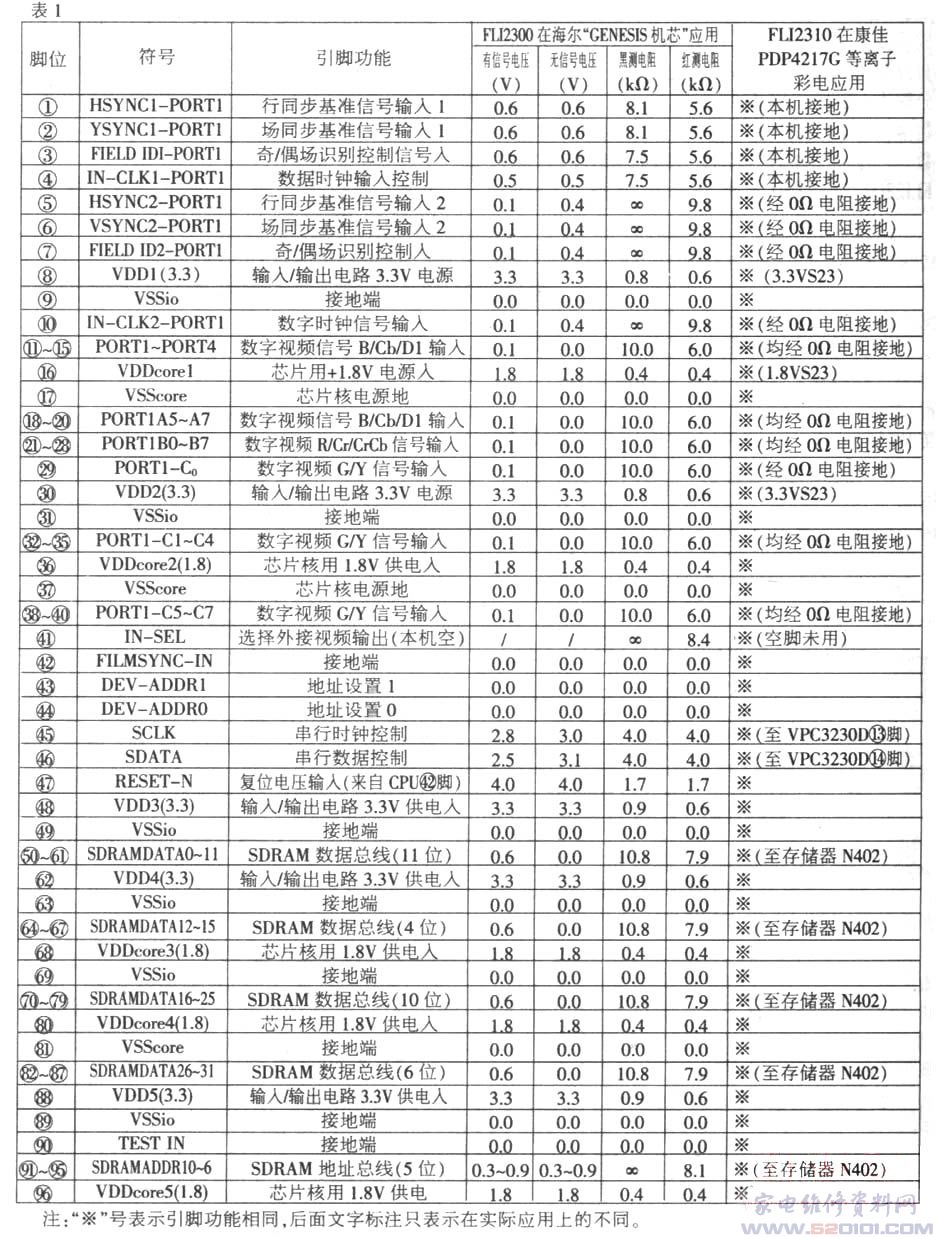

四、FLI2300／2310系列集成电路引脚功能及其电压、电阻维修数据(见表1)；FLI2310和其他同系列Ic引脚的差异(见表2)。
