一、带阻尼行输出管的结构

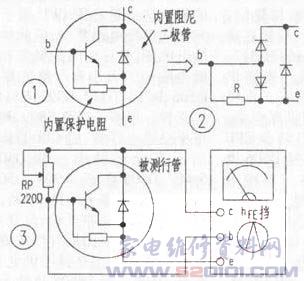

内部带阻尼二极管的行输出大功率三极管(下面简称带阻尼行管)是彩色电视机行输出电路中最重要的器件之一。这种三极管在结构上与普通大功率三极管有所不同，图1为带阻尼行管的电路符号，图2是等效电路图。这种三极管的b、e极间接有一只阻值较小的内置电阻，而在c、e极间接有一只阻尼二极管。这种管子具有耐压高、功率大、开关特性好的特点，不需另外单独设置阻尼二极管。将阻尼二极管设在行输出管内部，减少了引线电阻，有利于改善行扫描线性和减小行频干扰。b、e极之间内置保护电阻，是为了适应行输出管工作时高反向耐压的条件。带阻尼行管都是NPN型硅管，其外形与普通大功率三极管基本相同，也有塑料封装和金属封装两种。
二、用万用表(指针式)检测带阻尼行输出三极管的方法
1．判断管子的好坏
将万用表置于电阻挡(一般用R×1挡)，通过测量带阻尼行管各极间的电阻值，即可大致判断是否正常，结合图1和图2，具体方法如下：
(1)将万用表的红表笔接三极管e极，黑表笔接b极，此时相当于测量大功率管b—e结的正向电阻值与保护电阻并联后的阻值，由于b—e结的正向电阻值较小，而保护电阻R的阻值一般也只有20-50Ω，所以二者并联后的阻值也较小；将表笔对调，即红表笔接b极，黑表笔接e极，此时相当于测量大功率管b—e结的反向电阻值与保护电阻并联后的阻值，由于b—e结的反向电阻值相对于保护电阻R很大，所以此时测得的阻值即是保护电阻R的阻值，此值仍较小。
(2)将红表笔接三极管c极，黑表管接b极，此时测b—c结的正向电阻值，测得的阻值也较小；将表笔对调，测b—c结的反向电阻值，阻值通常为∞。
(3)将红表笔接三极管e，黑表笔接c极，此时测量为内置阻尼二极管的反向电阻值，阻值约为300k～∞；将表笔对调，此时测量为阻尼二极管的正向电阻值，阻值较小，约几欧至几十欧。

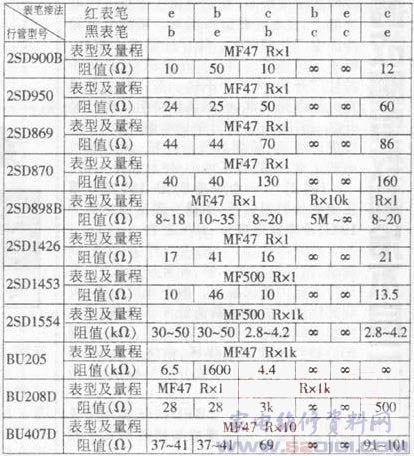

一般来说，按上述方法测得被测管的各极间电阻值符合上述规律时，可大致判断该管是好的。这种方法也可用来判断行管是否带有阻尼二极营和保护电阻。附表为实测的部分常用行管的正常数据，供测试时参考。需要说明的是，由于带阻尼行管的种类不同，参数也不尽一致，测试使用的万用表不同，所选量程不同，即使是同一型号管，所测得的阻值也会有所不同。在一般情况下，只要误差值不超过10％，就可认定被测管子是好的。
2.测管子的β值
由于这种行管带内置阻尼二极管和保护电阻，因此，选用万用表的hFE挡测其β值是不可行的，一般没有读数。正确的测量方法如图3，在被测管的c、b极间接一只220Ω电位器，其目的是给b极加上偏置电阻，测试时由大向小调整电位器的阻值，直到万用表出现读数为止，即可测出被测管子的β值。
