MLT666T电源板电路原理分析（图）

概述：MLT666T电源电路是MEGMEET研发中心自主研究的LCD彩电供电电源处理电路。该电路采用PFC控制芯片L6562D、PWM控制芯片LD7535BPL组合，具有过压保护、过流保护、短路保护等功能，PWM控制芯片只需极低的启动电流即可启动，待机功耗低。在低压时也能有80%以上的效率。工作稳定可靠，使机器性能更趋稳定。 （家电维修资料网提示：阅读下面资料时请先下载 MLT666T电源板电路原理图：/html/mappaper/tclpaper/225855341.html）

一、电气特性
1、 输入特性
1-1 输入电压 输入电压：90Vac to 264Vac 标称输入：100Vac to 240Vac
1-2 输入电流 ≤3.0 A，在输入90Vac并满载的情况下。
1-3 输入频率 47Hz – 63Hz
1-4 效率 ≥80%，在输入100Vac/60Hz并满载的情况下； ≥84%，在输入220Vac/50Hz并满载的情况下。
1-5 功率因数 ≥0.95，在输入220Vac/50Hz并满载的情况下。
1-6 待机功耗 ≤1.0W，在输入240Vac/50Hz并5Vsb输出带50mA负载的情况下。
1-7 峰值电流 ≤50A，在输入电压 120Vac/60Hz，冷启动时。 ≤100A，在输入电压 220Vac/50Hz，冷启动时。
1-8 开机延迟时间 ≤3S，在输入电压90Vac/60Hz，冷启动时。
1-9 保持时间 ≥10ms，在输入电压 120Vac/60Hz并满载的情况下。
1-10  输入保险丝 T5AH/250Vac

2、输出特性

注：过流保护测试是在其它额定负载时测试

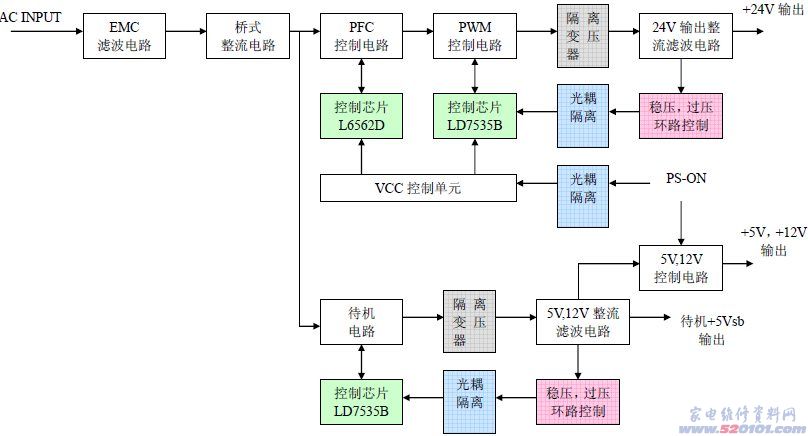

电路组成方框图


二、工作原理
1、输入电路
     当接通电源开关后，AC220V/50Hz 的交流市电，经过保险丝 FUSE1、L1、CX1、CY1、CY2、L2、R1、R2、R3、ZR1等组成的共模滤波器，把供电电路引入的各种电磁干扰抑制掉，消除电网电压中的高频干扰脉冲。经 BG1 桥堆整流后，输出约 300V(VH+)的脉动直流，送PFC控制电路进行处理。

2、待机启动电路
    经过整流后的 300V的电压，其中的一路通过贴片电阻R57、R58、R59连接到芯片IC2的5脚，给5脚上的电解EC3充电，当5脚电压达到芯片LD7535BPL的最低启动电压时，芯片开始工作，在6脚输出脉冲信号到Q2的栅极，使MOS管Q2的源、漏极导通，从而使变压器 T1的初级绕阻上流过电流，变压器初级绕组开始储能。在Q2关断时，初级绕组上储存的能量传送至次极绕阻，经过整流滤波电路，输出+5VSB的待机电压以及+12VSB电压。同时，初级绕组能量还传送至反馈绕组，整流后输出VCC电压。整流后的VCC电压通过二极管D16连接到IC2芯片的5脚，给IC2提供VCC电压。
 +5VSB输出电压经整流后，由 R74、R75、R76取样，连接到 U1的 1脚，光耦 P1开始工作，并将反馈电压连接至IC2的2脚，反馈环路闭合，然后根据反馈电压的强弱,IC2调节6脚输出脉冲的导通占空比，从而控制变压器输出稳定的+5VSB待机电压。

3、待机控制电路
 在接通交流市电的情况下，待机电路在等待启动。
只有在待机电路正常工作的情况下，其他的各控制电路才能够启动，之后，主变压器T2才开始工作，从而输出的+24V、+12V、+5V的工作电源。
①开机： 当主机的控制信号PS-ON通过CON4的5脚送一个高电平信号时，经 R85、R86输送到Q7的基极，Q7导通，光耦P2的1脚和2脚导通，由于耦合感应作用，4脚和 3脚导通，Q6随之导通，T1反馈绕组输出的VCC电压，随着Q6的发射极和集电极的导通，输出VCC1，分别给 IC3（LD7535BPL）的 5脚和 IC1(L6562D)的8脚提供VCC电压，从而使IC3、IC1开始正常工作。
②关机： 当主机的控制信号PS-ON通过CON4的5脚送一个低电平信号时，经 R85、R86输送到 Q7的基极，Q7截止，光耦P2的1脚和2脚截止，由于耦合感应不起作用，4脚和 3脚断开，Q6 随之截止；T1反馈绕组输出的VCC电压不能接通到 VCC1，IC3及IC1得不到所需要的工作电压，使 IC3、IC1停止工作。

4、PFC 电路
      当VCC1通过R17连接到 IC1（L6562D）的8脚，IC1启动，进入工作状态，使 IC1的7脚输出脉冲信号到Q1的栅极。由脉冲信号控制Q1的导通和截止，使得L3不断进行储能和放能，将整流后的电压提升至390V左右，经电容C5进行滤波，输出到PWM电路。 PFC 电路的调节由IC1的1、3、4脚完成： 整流桥输出电压通过采样电阻R4、R5、R6、R7、R8连接到IC1的3脚，作为输入电压限制控制； PFC电路输出电压通过采样电阻R9、R10、R11、R12、R13连接到IC1的1脚，作为PFC输出电压反馈，由IC1内部调节控制 7脚的脉宽信号输出，同时，具有过压保护； PFC电路中Q1上的电流通过采样电阻 R28、R29、R30、R31、R32连接到IC1的 4脚。当采样电阻上的电压超过设置的限定值时，芯片IC1进入过流保护状态。

5、24V输出PWM控制电路
   当VCC1通过R51连接到 IC3（LD7535BPL）的 5脚，IC3启动进入工作状态，使 IC3的 6脚输出脉冲控制信号到 Q3的栅极。使MOS管Q3的源、漏极导通，从而使变压器 T2的初级绕阻上流过电流，变压器初级绕组开始储能。在Q3关断时，初级绕组上储存的能量传送至次级绕阻，经过整流滤波电路，输出+24V电压以及+24VP电压。 +24V输出电压经整流后，由 R66、R67、R68取样，连接到 U2的 1脚，光耦 P3开始工作，并将反馈电压连接至IC3的2脚，反馈环路闭合，然后根据反馈电压的强弱,IC3调节6脚输出脉冲的导通占空比，从而控制变压器输出稳定的+24V电压及+24VP电压。

6、电压输出时序控制电路
   +5V和+12V是和待机电压+5VSB一样，都从变压器T1出来，为确保在待机时，无+5V和+12V输出，这就需通过+24VP电压来控制其输出。当+24VP电压输出时，其将控制切换管Q10导通，从而输出+12V电压。在+12V电压输出后，其将控制切换管Q13导通，从而输出+5V电压。
当主机的控制信号PS-ON通过CON4的5脚送一个低电平信号时，则IC3停止工作，+24VP停止输出，这时切换管Q10截止，使+12V停止输出。因+12V停止输出，则切换管Q13也截止，使+5V停止输出。

7、过压保护电路
    +24V和+12V输出电路分别经稳压二极管Z4和Z5连接，再接入D13，后合并为一路经 R69、R70连接到 Q8的基极。正常工作时，Q8的基极为低电位，Q8截止，Q9截止。 当+24V 和+12V 输出电路出现过压后，Q8的基极为高电位，从而使 Q8导通，通过R72、R73分压，使 Q9的基极电位低于发射极，从而使 Q9也导通，Q9的导通使Q8基极始终处于高电平，因而形成互锁，使光耦P4发光程度最大，通过光耦传送作用，使光耦P4的3，4脚导通，将IC2的2脚拉低，使电路进入保护状态，输出全部关闭。各芯片的VCC电压开始下降，当IC2的5脚VCC电压下降到一定程度后，芯片开始重启，若过压状态去除，则电路恢复正常工作状态，反之，则继续进入输出打嗝状态。

8、过流保护电路
       +24V输出电路中，在Q3的源极接采样电阻 R60、R61后到 IC3的 4脚。 当出现过流现象后，IC3的 6脚停止输出PWM脉冲信号，从而关闭输出，VCC电压开始下降，当IC3的5脚VCC电压下降到一定程度后，芯片开始重启，若过流状态去除，则电路恢复正常工作状态，反之，则继续进入输出打嗝状态。
