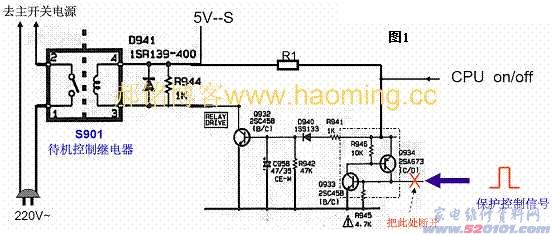

我曾经见到过一位维修师傅（也是朋友）这样的一次维修经历：这位师傅从事维修工作十几年，也有相当的维修经验，分析电路原理的能力也比较强。他的维修中心也是一个国内著名的品牌的特约维修服务点，在他的维修中心看到：保修的、待修的、修理竣工的电视机很多，生意很好，特别是背投影电视机有好几台。他当时正在检修一台故障现象为“三无”的背投，该机开机后即进入待机状态，用遥控器和电视机上面板上的开机键；也无法进入正常开机状态。这位师傅也有十几年的维修经验；也有该背投的详细电原理图（十几页之多），经过判断该机是处于保护性的待机状态。怎么入手修理? 该背投保护电路的保护项目达到二十多项之多（机内各种负载的的过压、过流、状态、短路保护，输入供电的过压、欠压保护等），在发生故障时；任何一项保护动作其结果都是进入强制待机状态，在保护性的强制待机状态；各个负载电路是处于无电压、无电流状态；无法利用万用表等维修设备进行测量、判断。保护的过程只是一瞬间的过程；几乎不给你测量的时间。这位师傅的方法是把保护电路最终控制电路（三极管接成等效可控硅的互补电路）的控制极断开；解除了该机所有的保护控制；如图1所示断开Q933基极引线；使保护电路失去作用。
我当时感觉这样风险极大，可是这位师傅说；“没有别的办法，只有这样才能把故障部位暴露出来，都是这么干的”。
结果是：接通电源；按通开关的瞬间；一只投影管的管径在一声响亮的放电声的伴随下；断裂下来。
正像这位师傅所说的：“故障部位暴露出来了”。虽然最终故障修好了，故障的原因是稳压电路失控造成，故障的部位是一只取样电阻阻值变大；接近开路造成。虽然修好，但是可以说损失是惨重的（一只投影管当时价值是1600元，在保修期内；厂家买单）。
平时接触过很多的修理技术人员；谈论到类似故障；都是采用上述同样的方法来检修故障，并且说：“这样的方法；暴露故障快，一般的情况下不会有太大的损失，最多损失一个行管”。对于普通的家用CRT电视机，用此种方法是不会有太大的风险；显像管工作的电压、电流余量较大；有较大的耐受性；损坏的概率极小（和上面所说的背投影管不同；背投影管都是工作在极限状态）。
对于电视机内部设置多项保护电路的电视机来说；一般都是性能比较好，价格比较高，屏幕尺寸比较大的中高档电视机，这些电视机内部一旦出现故障（特别是过压、过流等），保护电路即迅速动作；进入待机状态；有效的保护了电路原件、显示屏等。在检修的过程中；必须把；故障的部位找到、引起故障的原件更换掉，电视机才能正常工作。但是故障现象是待机保护；开不了机，故障部位在那里？由于是待机；除了CPU部分工作，其它部分均断电、停止工作就是手头有万用表、仪器设备也无用武之地，束手无策、陷入困境，这是有的维修人员就采用极端的、高风险手段——解除保护的方法来对付故障。这种方法往往行之有效，90%都能在较小损失的情况下解决问题（只对CRT电视机而言）。
目前的平板电视充斥市场；时髦、新潮、销量剧增，大有取代显像管电视的趋势，维修的高潮也随之而来，赚钱的机会来了；你的维修技能准备好了么？（这里指的是你能正确的分析电路、判断故障吗？）；作为平板电视的终端显示器件；是液晶屏和等离子屏，在一台平板电视机中；屏的价格是整机的70%以上，一台超过保修期的平板电视机，如果确诊是屏体损坏（不管是等离子屏还是液晶屏）；一般就不必再换屏了，因为换一个新屏不如买一台新的平板电视机（可能比换屏还要便宜）。
在电视机中；液晶显示屏和等离子显示屏远远的比显像管要娇气的多；余量、承受过载的能力非常小，几乎工作在极限状态。不管是液晶屏还是等离子屏；电压加到屏上的电压高了、电流大了、极性不对都会不可逆转的损坏显示屏，特别是等离子屏；屏加电的顺序不对、驱动波形异常都可以永久性的损坏。那么在修理平板电视机的过程中，采用正确的维修方法；保护好屏是至关重要的。
平板电视由于屏的娇气、昂贵、易损所以电视机的设计厂家无一例外的在保护电路上下功夫（特别是等离子电视），电路设计异常复杂，保护功能天衣无缝，任何一点微小的供电异常、负载电路的特性异常、驱动电路的波形异常、供电电压的时序异常、甚至某一负载电路缺少一路激励信号欠缺（松下平板电视）；其保护电路都会迅速反映；强制控制整机进入保护性的待机状态。你接手这样故障（不在少数）的平板电视机，确实是在考验你的技能和智慧。你方法得当、理性的修理好了；你得到的不光是钱赚到手了；更重要的是增加了你的自信心；增加了你战胜困难的勇气；你希望、也会遇到多多的此类故障电视机；分析能力、实践经验节节高升、战无不胜。处理不好，赔钱是小事；你失去的是自信心；失去了面对困难的勇气，看到此类故障电视机就害怕。
方法得当、理性修理；谈何容易？保护性待机的平板电视，机芯部分处于失去供电的静止状态；此时万用表、示波器全然派不上用场（如果有短路的功率管，采用地毯式的搜索，还是能用万用表欧姆档测量出来）；加电开机到进入保护是一瞬间时间，抓住这一瞬间时间去测量；非常困难。但是决不能采用上述的解除保护的方法（特别是检修等离子逻辑驱动部分），否则你会后悔的。
这个问题不能正确、安全解决，你永远不能称为；会修理平板电视！
我久久的在思考这个问题，在平时、在出差的机会中，我总是保持着和一些国内维修高手的联系，总是在不停的收集各位师傅处理这方面问题的方法。这些师傅都是理论基础系统、扎实、维修经验丰富在维修行业奋战终身（均从事维修事业40年以上，具有本科学历的；大师级的维修专家）在极其困难的情况下都没有失去对维修情趣的追求。例如江苏徐州的；吴继宪师傅，浙江宁波的陈明义师傅，湖南长沙的卢玉明师傅；和他们的交流有些问题也令我茅塞顿开，就此问题也给我提供了极其宝贵的建议。
当然就产生厂家而言：在设计的时候也考虑到了这方面维修的困难，往往采用计算机智能技术给维修提供了一定的方便，例如松下电视机：在出现故障时；就利用控制面板电源指示发光二极管的闪烁次数；来提示故障的大致部位，给故障判断带来一定的方便，相信国内厂家不久也会在他们生产的平板电视上；采用类似的或许更先进的方法给我们提示故障的部位所在。
下面就来给大家介绍几种安全检修保护性待机的方法：
维修前的准备工作：
从事修理工作实际上是一项事业；事业就要有追求，在这条道路上每一次疑难故障都是你一次进步的机会（这是上帝赋予我们的）；每一次疑难故障的维修成功后你在技术上都是一次提升，一个成熟的、技艺高超的维修大师；无一不是在一个一个疑难故障的排除下锻炼出来的，每一次的排除故障都是付出了一定的艰辛，只有经过千辛万苦才能达到胜利的彼岸。遇到疑难故障你就放弃；也就是你放弃了一次次的进步的机会，那么；请你下车吧！
特别是对于保护性待机的电视机；维修的过程对每一个保护支路都要进行检查；重复的工作；需要较长的时间；对某些人也许是一种折磨；你必须有信心、耐心、细心。
修理保护性待机的故障电视机你必须了解、熟知：该机保护电路的原理；保护控制的流程；保护的项目；保护控制的方式，能熟练的分析各项保护控制电路的工作原理。这是做好这工作的先决条件，这一点做不到你不要修理这电视机。
有了上述的先决条件；手头还必须有称心的工具：灵敏的万用表，性能优秀的电烙铁及小工具，最好有一台示波器，工欲善其事必先利其器。
长时间的思考和对友人的访谈；认为一下三种方法还是可行的，并且有几位师傅也一直在应用，效果不错，下面逐一介绍给大家：
既然是安全检修的方法介绍；就要有实际的操作过程；我们以图2的一个简单的过压保护电路为例，来介绍检修方法。
过压保护电路的工作原理：

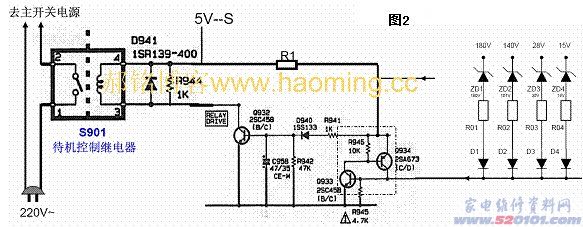

（图2是某厂背投影电视，开关电源过压保护局部电原理图）
图2所示；是开关电源输出过压保护；保护的项目有180V、140V、28V、15V过压保护，在每一项的保护支路中间：有一只稳压二极管、一只限流电阻、一只隔离二极管。
稳压二极管的的稳压值略大于要保护支路的电压；例如180V输出支路，输出电压应该是180V，稳压二极管ZD1的稳压值；就选取略大于180V的数值，例如190V（太大了就失去保护电路的意义了）当开关电源因为某些异常原因引起电压上升超过190V时；稳压管ZD1被击穿，击穿电流经过R1、D1流通加到控制触发电路Q933、Q934的触发极；Q933、Q934触发饱和导通；把Q932的偏置电压短路；Q932 截止；继电器S901断开；主电源供电被切断；整机进入保护待机状态。
限流电阻R01的作用是：如果没有R01存在，当出现180V过压ZD1击穿时180V电压等于被短路，巨大电流烧坏D1、Q933、Q932甚至稳压管ZD1增加R01限制ZD1击穿后电流的剧增，保护了电路的安全，R01的阻值要根据不同的稳压值不同。

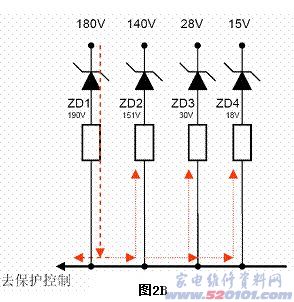

隔离二极管D1的作用：当电路保护ZD1击穿后；电流经过D1加到Q933的基极；保护电路开始工作，同时D1的正端是一个“三岔口”电流还会经过“三岔口”倒灌到其它的保护项目支路中间去，不光减弱了该支路的保护灵敏度，而且电流窜流到其它供电电路引起其它电路电压的不稳定，如图2B所示；（图2B是在没有隔离二极管的电流状态）
上面开关电源过压保护的原理弄明白了，检修的方法也就出来了。
第一种方法：万用表瞬间观测法。
从上面的原理中：可以看出只要是保护电路动作，相应的支路就有电流流过，但是这个电流只是一瞬间的出现，因为一旦保护起控继电器就把供电源切断；这后面就什么电压都没有了，当然电流也就没有了。我们就是利用这起控的一瞬间把指针式（数字表不能用）万用表的直流低压档（2.5V或者更小）如图3所示（以180V保护支路为例）跨接于隔离二极管D1的两端；红表笔接D1的负极；黑表笔接D1的正极。如果开关电源180V输出没有过压现象，稳压管ZD1就不会被击穿；ZD1、R01、D1回路就没有电流，隔离二极管两端就没有电压出现，万用表的指针不会有任何摆动；如果180V有过压现象，当稳压管ZD1击穿的瞬间，有一个较大的电流流过R01及D1，在这一瞬间D1的两端会产生一个约0.6V的上正下负的电位差。这个电位差也流过置于直流2.5V档的万用表的的表笔，推动表指针的偏转，由于这个电位差也是一瞬间的出现，所以表指针还没有摆动起来；瞬间的电压就没有了，不过也可以明显的看出表指针的明显的摆动；只要有摆动；电路就在保护。明显的确定了保护动作的部位，下一部就简单了。（上述宁波的陈明义师傅就多年利用此方法安全的修复保护性待机的电视机）。[Page]
由于一台电视机（平板、背投或者更高档）保护电路众多，开始不知到保护动作出现在哪里，只要你熟悉了该机的保护电路原理；保护项目的多少（10项、20项、30项）；你只要找准了位置（隔离二极管的位置），你只要手拿表笔测量几次、按动电源开关几次；故障范围就搞定，其它就迎刃而解了。虽然操作程序复杂，但是花费时间并不多——合算。
此种方法：每次你必须确认你的表笔和隔离二极管接触良好，不妨一个部位多测量几次。以保证判断准确。
你如嫌麻烦，采用解除保护保护作用的方法，可能发现故障部位的时间比这快，但是风险极大，一旦造成损失，就给你带来更大的麻烦，对你自身的进步是有害无益。
第一种方法采用万用表的直流低压档；对于有经验的师傅没有什么问题，可以准确的判断故障的部位，这其中的经验就是要细心的观测表指针的摆动幅度（不同的表摆动不同），多次进行比较；找出一个规律。再者就是手上功夫；每次手拿表笔去连接隔离二极管两端时；必须接触良好；对于元件密度较大的电路板，还要绝对避免表笔误碰其它元件及把其它连线短路造成更大损失。以下第二种方法就是安全可靠的方法；
第二种方法：发光二极管观测法：
既然在保护的瞬间有一个电流流过隔离二极管，如果把隔离二极管换成发光二极管；在这瞬间电流的作用下是否也会发光；闪亮一下。结论是肯定的，可以、完全可以、非常安全、可靠。特别对于新手，不过麻烦一点。
现在的有灵敏度非常高的发光二极管，流过十几微安的电流就可以发光，购买时可以用指针式万用表R×10K档（R×10K表笔间电路电流为50微安），测量正向电阻；二极管即会发光；而且很亮，如图4所示。在选购时有一种发蓝光的（灵敏度高、亮度大），测量时：
正向电阻越小越好；可以多只进行比较。用万用表其它档位（R×1、R×10、R×100、R×1K）是测量不出来，因为发光二极管的正向压降大于1.5V（低的也大于2V）。
发光二极管可以替换隔离二极管，如图5所示。也可以串联在ZD1、R01、D1的电流回路中；不过由于发光二极管的正向压降有2V多，串联发光二极管后等效于ZD1的稳压值增加了2V左右，这个增加的数值；对于高压保护可以忽略不计，对于低压保护（小于10V的过压保护）可以把ZD稳压管降低一些稳压值，不过在实际操作中，发生过压保护的现象都在高压电路中。根据这个经验，只要在高压保护支路接上发光二极管；故障一般就显现出来了。注意：发光二极管焊接必须是正向导通状态，绝对不能接反；否则会造成更大损失！！！
对于保护故障的电视机，用发光二极管的检修方法，开机的瞬间；发光二极管闪亮明显；判断故障非常方便。

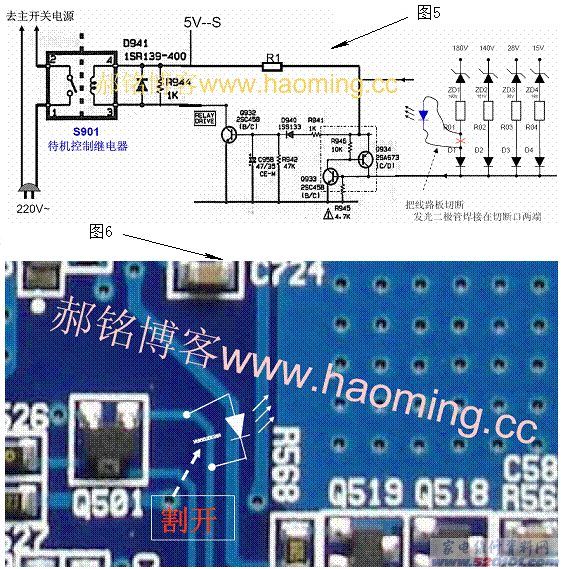

对于贴片元件的线路板，隔离二极管拆卸不方便，可以采用把隔离二极管前面覆铜板引线割断，把隔离二极管按正向导通方向焊接上去，故障排除再恢复就可以了，如图5；图6所示。
第三种方法：示波器瞬间观测法；
如果有示波器；用示波器观隔离二极管上；在开机保护的一瞬间电压的“跃变”，也是极好的方法，示波器的探头是“针”状，接触在隔离二极管上接触可靠；也不会误碰其它元件；而且反映灵敏；是一种安全可靠的方法，也不要动用烙铁焊接。
示波器连接方法如下：
示波器的探头测量隔离二极管的负极，探头的地线接线路板的接地线，如图7所示；
示波器的时基（TIME/DIV）控制开始应该选100毫秒以上的范围，以后有经验了再逐步减少时间，以求得在保护出现时有一个较稳定的跃变脉冲。
示波器的触发极性 选： “正”。 触发同步选 “内同步”
示波器的Y轴灵敏度（VOLTS/DIV）开始学习使用可以选 10V/DIV 如果幅度太大可以逐步选 20V/DIV、50V/DIV以便得到一个，在保护出现瞬间有一个基本稳定、幅度适中的跃变波形，总之平板电视也算是“高科技产品”了，不能老用“小米加步枪”的方式来对待它；也要用点新式武器了，不然我们的地位永远提不高。
另外对于电视机的其它保护；例如过流、状态、欠压等保护，最终也转换成电压脉冲加到保护控制电路上；也都有隔离二极管，只要测量隔离二极管或者把隔离二极管换成发光二极管就可以迅速判断故障的部位。
完结。
