一、LED液晶屏的规格参数
LED液晶屏同普通CCFL (冷阴极灯管）液晶屏一样，具有以下规格参数：1、 屏幕尺寸
目前（本文发布时）TCL公司LED液晶屏最小的屏幕尺寸有19寸，最大的屛幕尺寸有65寸。
2、 分辨率
LED液晶屏的分辨率有HD标轻1366 X 768和FHD全高清1920 X 1080两种。
3、 屏供电电压
LED液晶屏的屏供电电压有5V和12V两种。
4、 刷新频率
LED液晶屏的刷新频率有60HZ和120HZ两种。
5、 LVDS插座
LED液晶屏的中控板LVDS插座有X30、E30、E51、E51/E41等几种。
6、 LVDS排列方式
LED液晶屏的中控板LVDS排列方式有SS、LG、AU等几种。
7、 RGB彩色
LED液晶屏的RGB彩色分8bit和10bit两种，8bit对应16. 7M彩色，10bit对应 10亿彩色。
8、 背光板输入电压及插座功能排列
1) LED液晶屏多数背光板的输入电压为24V,背光插座功能排列为1~5 24V，6~10 GND，12 ON/OFF，13 BR。
2) 个别小尺寸LED液晶屏背光板的输入电压不是24V，如4A-LCD19T-AU2屏的背光输入电 压为44V. 4A-IXD22T-AU3屏的背光输入电压为33V，4A-LCD24E-AU2屏的背光输入电压为 42V。这些小尺寸LED液晶屏没有背光控制开关，背光亮度也不可调节。
3) 个别 LED 液晶屏如 4A-LCD40T-SSF、4A-LCD46T-SSD、4A-LCD55T-SS1 釆用的是二合一电源板，输入的是220V交流电压。
二、 LED液晶屏的优点
LED液晶屏采用LED发光二极管作为背光源.与普通液晶屏釆用CCFL (冷阴极灯管）作为背光源相比.具有以下优点：1、 LED发光二极皆厲子固体式电子照明，对冲撞的抗受性高于CCFL:
2、 LED发光二极管不像CCFL灯管那样有汞气体的环保及UV紫外线外泄顾虑.因而更加环保；
3、 LED液晶屏屏幕轻.尺寸超薄；
4、 LED液晶屏色彩饱和度更好；
5、 LED液晶屏背光寿命更长；
不足之处是LED发光二极管的发光效率不如CCFL灯管，不过随着发光材料及生产工艺 的改善，LED的发光效率也在不断的提升过程中。
三、 如何区分LED液晶屏与CCFL背光液晶屏
可采用以下方法对LED液晶屏与普通的CCFL背光液晶屏进行区分：
1、 从屏编码上进行E分
液晶屏编码中，屏幕尺寸后面的字母如果为“E”，则一定是LED液晶屏：如果为“T”， 则多数为CCFL背光液晶屏，但也有少部分为LED液晶屏。
2、 从屏厚度上进行区分
同尺寸的液晶屏相比，CCFL背光液晶屏的厚度要比LED液晶屏的厚度大一倍多。如32 寸AU屏中.CCFL背光液晶屏的厚度为45-50毫米，LED液晶屏的厚度为16~22毫米。
3、 从屏的背光板位置上进行区分
0CFL背光液晶屏的背光板在屏的左右两边，有的屏有一个背光板，有的屏有两个背光板，有的屏没有背光板：而LED液晶屏的背光板只有一个，在屏的中间位置，与中心控制板分别在屏的上下中间位置。
4、 从液晶屏代用表中进行査询
总部发的液晶屏代用表中，凡是LED液晶屏均放在代用表的下方，且屏的后面标注有 “LED背光”字样。
四、 LED液晶屏的电路介绍
1、 中心控制板电路介绍
LED液晶屏与普通CCFL灯管液晶屏的信号处理电路是相同的，即数字板发出LVDS信号给屏中心控制板；中心控制板将LVDS信号转变为TTL信号.并通过地址驱动板输给液晶基板电路。
液晶屏中控板电路与背光电路无关，不会因为由CCFL背光改为LED背光而改变，也就是 说LED液晶屏的中控板与CCFL灯管液晶屏的中控板在电路原理上是相同的，因此两种中控 板在实际使用中也有互相代用的可能性。
各种LED液晶屏的中控板具体采用的供电电压、LVDS插座种类、LVDS排列方式、bit选择见液晶屏代用表，如4A-LCD32T-AUC屏中控板供电电压为12V,它采用的LVDS插座为E51/E41，LVDS排列方式为LG120HZ，它的第7脚为LVDS格式选择脚.它是一个101bit屏。
2、 LED背光板接口电路说明
A)、供电输入接口
我司绝大多数LED背光板的供电输入插座各脚功能排列及电压值是相同的.均为1~4 24V,6~10 GND，12 ON/OFF，13 BR，极个别LED背光板的供电输入插座功能排列和电压值是特殊的。可以看出，绝大多数LED背光板与CCFL灯管背光板的供电输入插座各脚功能排列及电压值是相同的，因此维修LED背光板时，可以使用CCFL背光电视机的电源板如PWL37C、 PWL42C等电源板给LED背光板供电，也可以使用这些电源板将LED屏点亮。
B)、供电输出接口
不同型号LED液晶屏背光板的供电输出插座可能不同.有用一个输出插座的（如 4A-LCD40T-SSM屏背光板），有用两个输出插座的（如4A-LCD32T-AUC和4A-LCD55T-SS1屏背光板）；
不同型号LED液晶屏背光板的供电输出电压可能不同，如4A-LCD32T-AUC屏背光板输出
57V直流电压，4A-LCD40T-SSM屏背光板输出180V直流电压，4A-LCD55T-SS1屏背光板输出200V直流电压。
LED液晶屏有几组LED灯，背光板便有几组供电电压输出，如4A-LCD32T-AUC和 4A-LCD40T-SSM屏有4组供电电压输出，4A-LCD55T-SS1屏有6组供电电压输出。同一背光板的各组供电输出电压是相同的，每组之间是相互独立的，互不影响，不会因为其中1组LED灯出故障不亮，而造成整个背光板保护。
3、LED灯电路介绍
LED液晶屏一般有多组LED灯，如4A-LCD32T-AUC屏有4组LED灯，4A-LCD35T-SS1屏 有6组LED灯。液晶屏型号不同，每组LED灯使用的LED单元数量及连接方式可能不同。

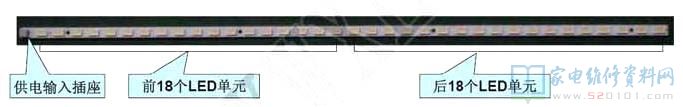

如4A-LCD32T-AUC屏每组LED灯共有36个LED单元，其中前18个LED单元每两个之间 是串联的，后18个LED单元每两个之间也是串联的，而前18个LED单元与后18个LED单元是并联的。由子供电电压为57V，根据该连接方式可以计算出每个LED单元上的电压=57V/18=3.2V 。

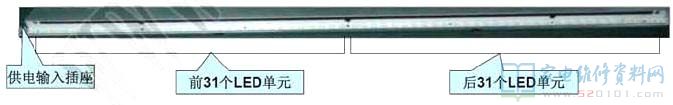

4A-LCD55T-SS1屏每组LED灯共有62个LED单元，其中前31个LED单元每两个之间是串联的，后31个LED单元每两个之间也是串联的，而前31个LED单元与后31个LED单元是并联的。由于供电电压为200V,根据该连接方式可以计算出每个LED单元上的电压=200V/31=6. 5V。
4、LED单元介绍
每个LED单元内部有两个LED二极管T可以提高LED单元的亮度.同时这两个二极管是 并联的，即使有一个二极管出现开路，另一个二极管仍然亮，即LED单元仍然亮，因而极大地提高了 LED单元的可靠性。
部分LED单元之间是以串联的方式连接的，如果一个LED单元内部的两个二极管出现击穿短路，则该LED单元不亮，但与其串联的其它LED单元仍然亮。只有一个LED单元内部的 两个二极管同时出现开路，才会影响其它与其串联的LED单元，造成其它LED单元不亮，这 种可能性是比较小的，因此这种制造工艺大大提高了 LED灯的可靠性。
LED单元本身的可靠性和寿命比较高，一台整机中即使出现一个LED单元不亮，那对整 机的背光亮度几乎没什么影响，因此可以说LED灯比CCFL冷阴极灯管的可靠性和寿命大大提高。
五、LED液晶屏的背光电路维修介绍
1、LED背光板电路维修
LED背光板电路和CCFL背光板电路相比，没有交流高压输出，保护电路较少，且输出的是直流电压，因而LED背光板电路要更加简单。
LED背光板维修时，接负载与不接负载输出电压有很大的差异，如4A-LCD32T-AUC屏背光板接负载时输出电压是57V，不接负载时输出电压是120-140V； 4A-LCD55T-SS1屏二合一 电源板接负载时输出电压是200V，不接负载时输出电压是125V,维修时要注意接负载与不接负载时的差异。
LED背光板一般有几组电压输出，每组不仅输出电压值相同，而且电路元件及电路组成 均相同，因此维修其中的一路时可参考其它支路。
LED背光板电路一般输入的电压都是24V，因此只要输出电压相同，就有代用的可能性(要 考虑电源的带负载能力及组件板尺寸〉。
2、LED灯电路维修
一般一个LED液晶屏有多组LED灯，有的有4组LED灯，有的有6组LED灯；同一个屏上的几组LED灯是相同的。每组LED灯上有多个LED单元，每个LED单元采用扭焊工艺装配在一个金属条上。
售后维修时如果发现一组LED灯不亮，可以用指针式万用表的X1档或X10档，测量每个二极管单元两端的电阻值，从而判断是哪个二极管单元不良。正常的话每个二极管单元两端都应该有几十欧到几百欧的阻值，既不能出现开路也不能出现短路。有的二极管单元两端的 工作电压在3V左右或更低（如4A-LCD32T-AUC屏二极管单元工作电压为3. 2V),对于这样的二极管单元用指针式万用表的XI档或X10档测量阻值时，二极管会发光。有的二极管单元两端的工作电压较高（如4A-LCD55T-SS1屏二极管单元工作电压为6. 5V),用万用表测量二极管单元两端的阻值时，二极管不会发光，但有阻值。
售后维修时不能单独更换LED单元，但可更换同型号的LED灯组合，更换时连同整个金属条和供电插座一块儿换掉。如果判断是因为一个LED单元出现开路造成整个LED灯组合不亮，可将该LED单元短路，进行维修。短路LED单元的方法是用镊子将二极管单元上面的保护膜挑开，用焊锡将二极管内部的正极金属盘和负极金属盘短路即可。
当然更换或维修LED灯电路时，需要在无尘房间操作。
