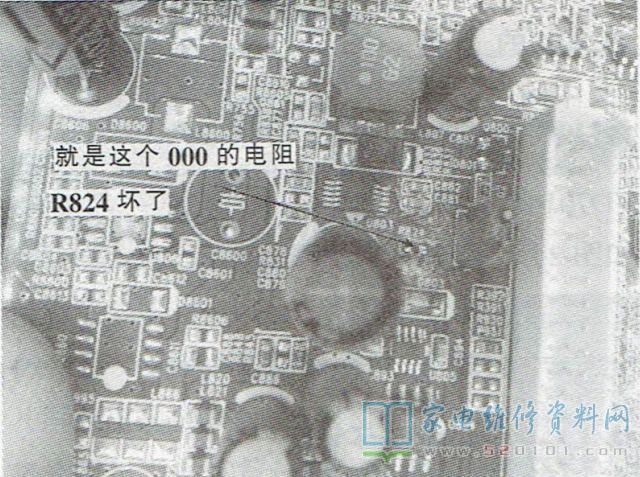

接修一台TCL L40E9F型液晶电视,按开机键后蓝灯闪一下,没声音,没图像。测量电源板输出的12V、24V、5V电压均正常。拔下电源板与主板的连接线,保留高压板连线,将待机5V电压与开/待机控制、背光控制短路,即强制开机,背光亮,判定电源板正常,故障在主板。接上电源板,测量主板上的各组电压,5V、3.3V、2.6V均正常。手摸各个稳压块和芯片,发现2.6V稳压块非常热,开机几秒就烫手,2.6V电压慢慢下降。拆掉主芯片屏蔽罩,摸摸主芯片,发热很快,明显不正常,测得2.6V稳压块输出电流达1A,怪不得主芯片和2.6V稳压块这么热,难道主芯片坏了?根据经验,主芯片一般都有一组一点几伏的供电电压,来自DC-DC或三端稳压电路。重新测量主板上面的圆形电感,发现一个电感两端电压都为0V,明显不正常。追查电感和降压芯片的供电来源,发现5V电压送给硅胶下面一元件,小心刮开硅胶,发现下面是一只标注为“000"的电阻R824,如图1所示。
测量R824已开路,再测量5V负载,没有短路。用一段导线短接R824后试机,故障排除。这时主芯片和2.6V稳压块温升正常。
