最近一客户拿个TCL液晶电视的遥控器，说遥控器不好使，遥控器新换的电池，电视机通电后红灯亮，用遥控器打不开电视机，无法收看电视节目，以为是遥控器坏了，要维修遥控器。拿过用户的电视遥控器，看着比较新，不像是遥控坏，打开手机照相功能测试遥控器的红外线发射二极管，当着用户的面，仔细测试所有按键的红外线发射信号，都正常。
判断是电视内部有故障存在，需要拆机维修液晶电视机的电路板，于是用户请求上门维修，我同意后，跟随用户一起来到用户家里面，看到了TCL37寸液晶电视机本体，此时电视机红灯亮，像是待机状态，试着用遥控器开机，按下遥控器的电源键后，电视机无反应，多次按下遥控器的电源键后，电视机依然无反应，还是红灯亮，不能开机，此时遥控器是正常的，电视机红灯亮，说明副电源已经工作，主板也已经过去了电源，电视机不能开机，主板处于保护状态，主电源电源电路没有工作。
由于液晶电视电源板由主，副两组电源组成，副电源工作正常，主电源工作异常，电视一样不能工作。 在 和用户沟通好后，开始拆机检测故障，经过观察，主电源板没有明显的烧痕，也没有鼓包的电容，板子表面很新，只有一层浮灰，拆下电源，背光二合一板单独维修，清除浮灰，放掉电容中的残电，检测主要部件是否有损坏和击穿的，经过仔细检测，没有发现损坏和击穿的元件，但是发现很多的焊点都有不同程度的裂痕，有的轻微裂痕，有的出现焊锡沙化的现象，线路板存在虚焊的问题，由于多处焊点存在，造成了线路的工作异常，在研究明白电路板的组成和工作方式后，给电源，背光二合一板通电，用万用表来测试电源电压，副电源电压3.3V，主电源电压24V，由于开机信号p-on脚为0V，所以主电源没有开启信号，无法工作，输出为0V。 由于单独维修电源，背光二合一板，只能强制开启主电源来测试24V电压是否正常，用副电源3.3V与p-on开机脚短接即可启动主电源工作，如果正常就会输出24V上下的主电压，供背光，主板和功放电路供电，主板，背光，屏，功放等没问题，整机就会正常工作。
由于电源，背光二合一板，存在多处的虚焊和焊锡沙化现象，于是先进行大面积的补焊和关键部位加焊，增强焊接强度和排除虚焊，假焊，脱焊的故障现象后，再强启电源试机。断电，并放掉电容的残电后，补焊大部分的主要部件焊点和工作时候，温度高的元件的焊点及芯片。
再把所有的关键元件和高温元件的焊点加焊完毕后，对主，副电源，和背光电路的其余部分进行有选择性的补焊，全部完毕后，再次仔细的检查没有连焊，虚焊，假焊的现象后，清除板子上的焊渣和锡珠。
将副电源的3.3V与p-on脚焊在一起短接，模拟主板过来的开机信号，强制开启主电源输出24V主电压。 焊好后，电源板上电，万用表测得，副电源输出3.3V，24V主电源输出23.5V主电源电压，电源已经恢复正常工作，顺便测试一下市电220V输入的交流电压为223V，PFC功率因数校正电路输出的直流电压，24V主电源的主滤波电容，是由两个250V 220UF串联一起组成的耐压500V，主滤波电容两端电压为392V，PFC工作正常。
副电源的450V滤波电容两端直流电压为293V，副电源无PFC升压电路，293V直流电压由223V交流电整流滤波后取得，供副电源的DC-DC开关电源转换使用，以上电压为正常工作时的电源部分各组电压。
经过检测和维修后电源，背光二合一主板恢复正常，在去掉p-on开机脚与副电源3.3V短接的焊点后，去除模拟强制启动主电源的功能，恢复由电视主板正常控制主电源的启动与关闭，同时再电源板正常的时候，也可以测试主板的好坏，再把电源恢复到电视上面的安装位置后，恢复所有的接线和插接件的连接，同时给电视整机通电，测试主板和电视整机的背光和屏幕的工作情况。
电视机通电后，主电源的继电器吸合，主电源开始输出23.5V的主电压给主板，功放，和屏供电12V的转换电路供电，副电源输出3.3V给主板供电，主板产生，3.3V，2.5V，5V等工作电压，此时整机进入待机状态，电视机红灯亮，试着用电视机原装的遥控器开机，按下遥控器电源键，此时出现高压声音，红灯闪几下后熄灭，屏幕和背光同时工作，出现TCL商标，几秒后出现 视频1和无信号提示，反复开关机几次都正常，测试主板工作电压也正常，故障修复，装机后，继续试机观看一段时间，没有异常，机器修复。
判断是电视内部有故障存在，需要拆机维修液晶电视机的电路板，于是用户请求上门维修，我同意后，跟随用户一起来到用户家里面，看到了TCL37寸液晶电视机本体，此时电视机红灯亮，像是待机状态，试着用遥控器开机，按下遥控器的电源键后，电视机无反应，多次按下遥控器的电源键后，电视机依然无反应，还是红灯亮，不能开机，此时遥控器是正常的，电视机红灯亮，说明副电源已经工作，主板也已经过去了电源，电视机不能开机，主板处于保护状态，主电源电源电路没有工作。
由于液晶电视电源板由主，副两组电源组成，副电源工作正常，主电源工作异常，电视一样不能工作。 在 和用户沟通好后，开始拆机检测故障，经过观察，主电源板没有明显的烧痕，也没有鼓包的电容，板子表面很新，只有一层浮灰，拆下电源，背光二合一板单独维修，清除浮灰，放掉电容中的残电，检测主要部件是否有损坏和击穿的，经过仔细检测，没有发现损坏和击穿的元件，但是发现很多的焊点都有不同程度的裂痕，有的轻微裂痕，有的出现焊锡沙化的现象，线路板存在虚焊的问题，由于多处焊点存在，造成了线路的工作异常，在研究明白电路板的组成和工作方式后，给电源，背光二合一板通电，用万用表来测试电源电压，副电源电压3.3V，主电源电压24V，由于开机信号p-on脚为0V，所以主电源没有开启信号，无法工作，输出为0V。 由于单独维修电源，背光二合一板，只能强制开启主电源来测试24V电压是否正常，用副电源3.3V与p-on开机脚短接即可启动主电源工作，如果正常就会输出24V上下的主电压，供背光，主板和功放电路供电，主板，背光，屏，功放等没问题，整机就会正常工作。
由于电源，背光二合一板，存在多处的虚焊和焊锡沙化现象，于是先进行大面积的补焊和关键部位加焊，增强焊接强度和排除虚焊，假焊，脱焊的故障现象后，再强启电源试机。断电，并放掉电容的残电后，补焊大部分的主要部件焊点和工作时候，温度高的元件的焊点及芯片。
再把所有的关键元件和高温元件的焊点加焊完毕后，对主，副电源，和背光电路的其余部分进行有选择性的补焊，全部完毕后，再次仔细的检查没有连焊，虚焊，假焊的现象后，清除板子上的焊渣和锡珠。
将副电源的3.3V与p-on脚焊在一起短接，模拟主板过来的开机信号，强制开启主电源输出24V主电压。 焊好后，电源板上电，万用表测得，副电源输出3.3V，24V主电源输出23.5V主电源电压，电源已经恢复正常工作，顺便测试一下市电220V输入的交流电压为223V，PFC功率因数校正电路输出的直流电压，24V主电源的主滤波电容，是由两个250V 220UF串联一起组成的耐压500V，主滤波电容两端电压为392V，PFC工作正常。
副电源的450V滤波电容两端直流电压为293V，副电源无PFC升压电路，293V直流电压由223V交流电整流滤波后取得，供副电源的DC-DC开关电源转换使用，以上电压为正常工作时的电源部分各组电压。
经过检测和维修后电源，背光二合一主板恢复正常，在去掉p-on开机脚与副电源3.3V短接的焊点后，去除模拟强制启动主电源的功能，恢复由电视主板正常控制主电源的启动与关闭，同时再电源板正常的时候，也可以测试主板的好坏，再把电源恢复到电视上面的安装位置后，恢复所有的接线和插接件的连接，同时给电视整机通电，测试主板和电视整机的背光和屏幕的工作情况。
电视机通电后，主电源的继电器吸合，主电源开始输出23.5V的主电压给主板，功放，和屏供电12V的转换电路供电，副电源输出3.3V给主板供电，主板产生，3.3V，2.5V，5V等工作电压，此时整机进入待机状态，电视机红灯亮，试着用电视机原装的遥控器开机，按下遥控器电源键，此时出现高压声音，红灯闪几下后熄灭，屏幕和背光同时工作，出现TCL商标，几秒后出现 视频1和无信号提示，反复开关机几次都正常，测试主板工作电压也正常，故障修复，装机后，继续试机观看一段时间，没有异常，机器修复。
试机时，突然停电，之后又来电，来电后继续试机老化，反复关机，开机几次均正常，维修结束。

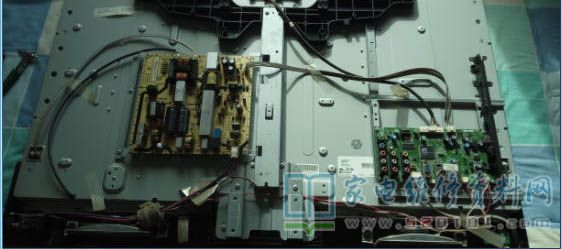

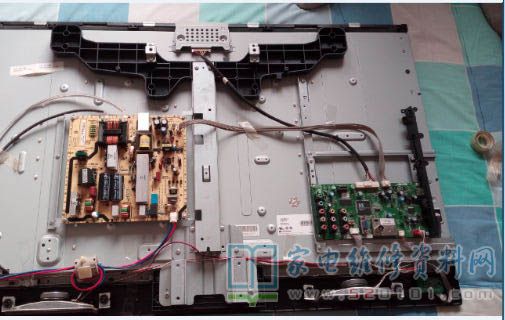

拆机后

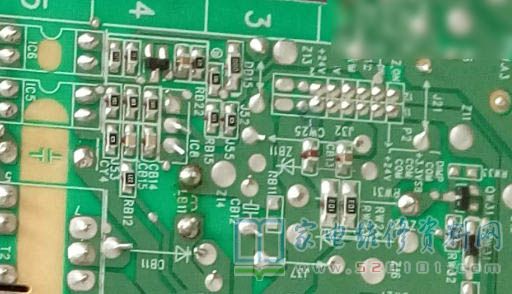

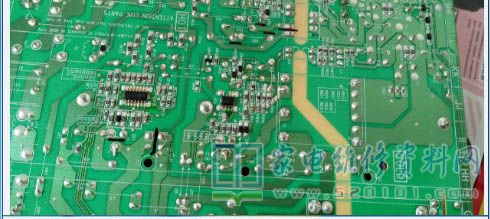

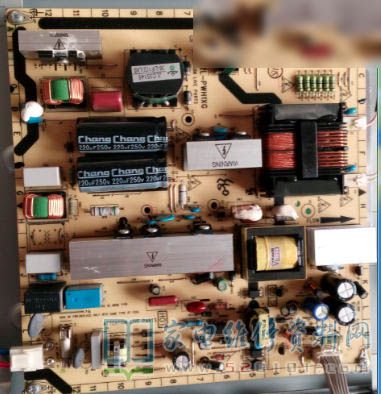

电源板背面

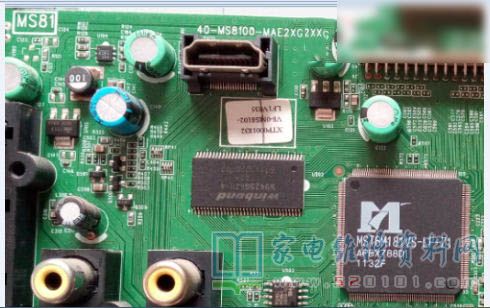

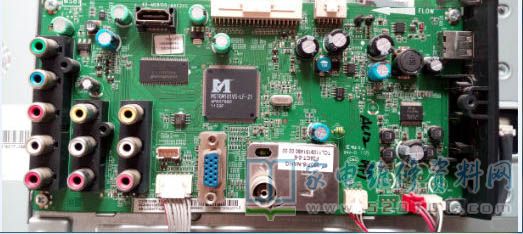

主板

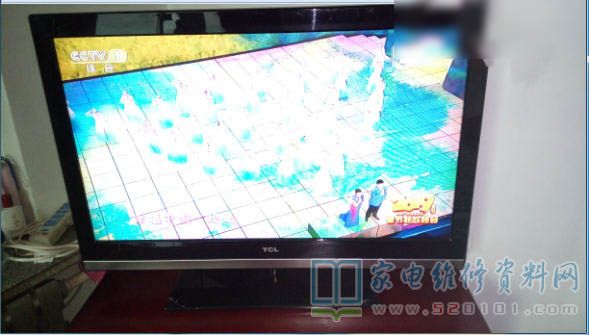

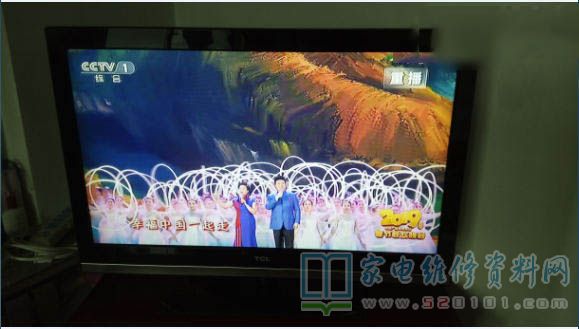

修复试机

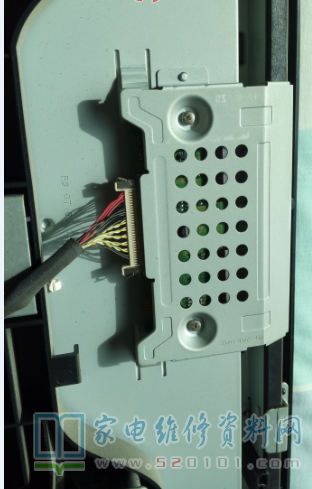

逻辑板

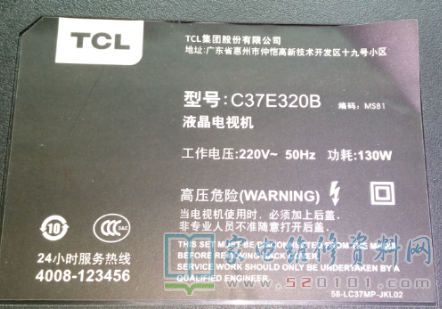

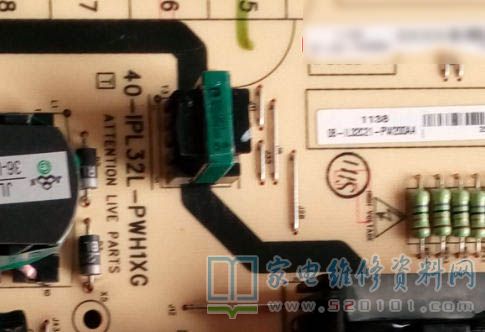

电源板型号

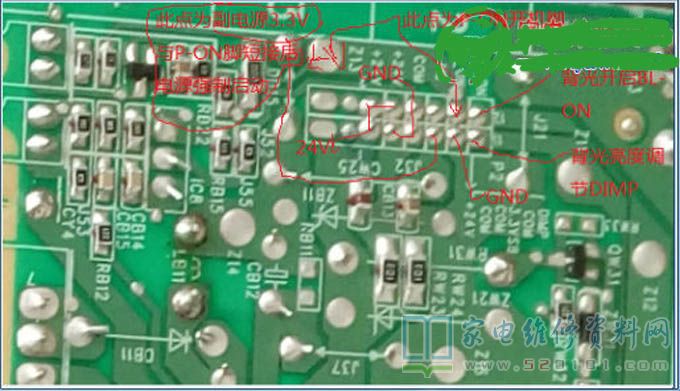

电源板与主板接口
