TCL L32F1550BN液晶电视白屏的故障维修

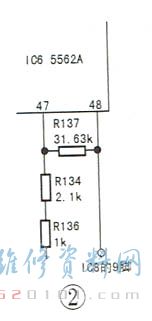

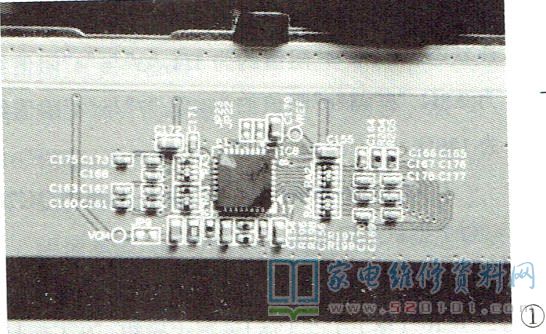

      接修一台TCL L32F1550BN型液晶彩电，开机后伴音正常，白屏。该机的逻辑板与液晶屏在一起，板号为ST3151A04-3，如图1所示。上电实测该板的关键点电压如下:VGHF =32.91V，GH =31.41V， VGL =-6.08V ，VOM =6V ，VOM1 =7.01V，VAA=15.07V， VDD3.3=3.33V，HVAA =0.81V，VCC =12.02V ，VREF =1.46V，GM1=1.91V ，GM2=1.83V。显然，HVAA电压异常。测量IC8(1572)的引脚电压:31、32脚为15V ，17脚为3.3V，14、15脚(总线端)为3.3V，16脚为3.3V，⑨脚VREF电压为0.81V，明显偏低。顺着线路检查，发现IC8的⑨脚电压来自IC6的48脚，IC6的47脚是VREF-FB端，实绘电路如图2所示。

      笔者手头刚好有一块同型号的逻辑板，对比测量发现R134开路，将其换新后故障排除。

      这时测得逻辑板的关键点电压如下:VREF=14.22V，HVAA=6.66V，GM1=14.20V，GM2 = 13.64V，GM4= 11.33V，GM6= 10.30V，GM8=9.76V，GM10=7.23V，GM11=6.87V，GM12 =6.44V，GM13=6.05V，GM15=4.88V，GM17=3.97V，GM19 =2.57V ，GM21=0.41V，GM22=0.19V。
