TCL L42V10FBEG液晶电视指示灯闪烁不能开机

摘要：

接修一台TCL L42V10FBEG型(MS58机芯)液晶彩电，开机后红色指示灯闪烁，但五六秒后红色指示灯常亮(正常时闪烁约12s后指示灯熄灭)，不能开机。开机时，指示灯闪烁，说明机器能进入启动程序，随后停止闪烁

     接修一台TCL L42V10FBEG型(MS58机芯)液晶彩电，开机后红色指示灯闪烁，但五六秒后红色指示灯常亮(正常时闪烁约12s后指示灯熄灭)，不能开机。开机时，指示灯闪烁，说明机器能进入启动程序，随后停止闪烁不能开机，可能是在运行开机程序过程中受阻，具体原因有:(1)电源板本身故障，或收到的开机指令异常，不能输出正常的3.3V_STB或+24V主电压;(2)控制板上CPU(WT6702F、位号U001)工作异常，其12脚不能向主控MCU(MST6i58、位号U212)输出高电平开机信号;(3)主控MCU工作异常，致使其I2C总线电压异常(含总线上拉电阻或总线上所挂元器件存在故障)，不能输出亮度控制、背光开/关及12V屏上电信号;(4)程序存储器(M25P64、位号U202)本身损坏或存储的开机程序异常，致使彩电不能正常运行开机程序;(5)DDR存储器(EDE1116AEBG、位号U201)本身损坏或它的供电异常，导致不能与MCU正常交换数据。(6)电源变换IC或负载存在故障，造成彩电保护性关机。

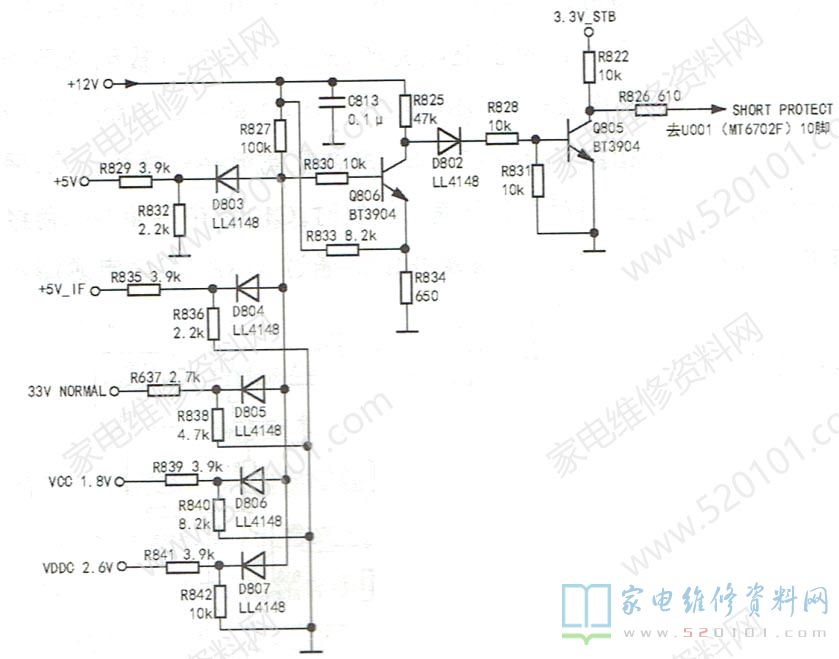

     开机后，在指示灯闪烁期间，查得电源输出的3.3V STB和+24V电压正常;在指示灯常亮期间，+24V电压消失，测U001的12脚已输出低电平待机信号，说明主电源已停止工作。测U001 保护信号输入端16脚呈低电平，这说明故障系过压、过流或欠压保护所致。检查保护电路，如图1所示，发现起控值设置电阻R834(650Ω)一端虚焊。将R834补焊后试机，故障排除。
