TCL L40E11FBD液晶电视冷机图像不清晰的故障维修

       接修一台TCL L40E11FBD 型(MS48机芯)液晶彩电，冷机开机图像不清晰，但伴音良好;若热机开机，则图像正常。根据故障现象分析，可能是主板或逻辑板上某元件热稳定性差所致。经查，屏12V供电始终正常，检查主板和逻辑板未发现明显异常元件。咨询厂家维修部门得知，该机芯的背光控制有时序要求:开机时，背光亮度控制信号要比背光开/关信号先出现;关机时，背光亮度控制信号要比背光开/关信号迟消失，这样才能保证图像良好。

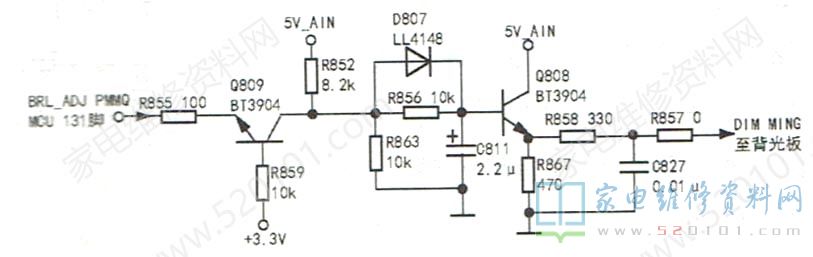

       用两只万用表同时监测背光控制开/关信号与亮度控制信号，发现开机时背光开/关信号先出现，但MCU 131脚(亮度控制信号)与132脚(背光开/关信号)时序正常，显然，故障在亮度控制信号传输电路中，如图1所示。对该电路检查后，发现滤波电容C811(2.2uF)在冷机时明显漏电。C811漏电，会使Q808的导通时刻滞后，导致送至背光板的亮度控制信号滞后于背光开/关信号，而经过一段时间后 ，C811暂时恢复正常，从而形成该故障。更换C811后试机，故障不再出现。
