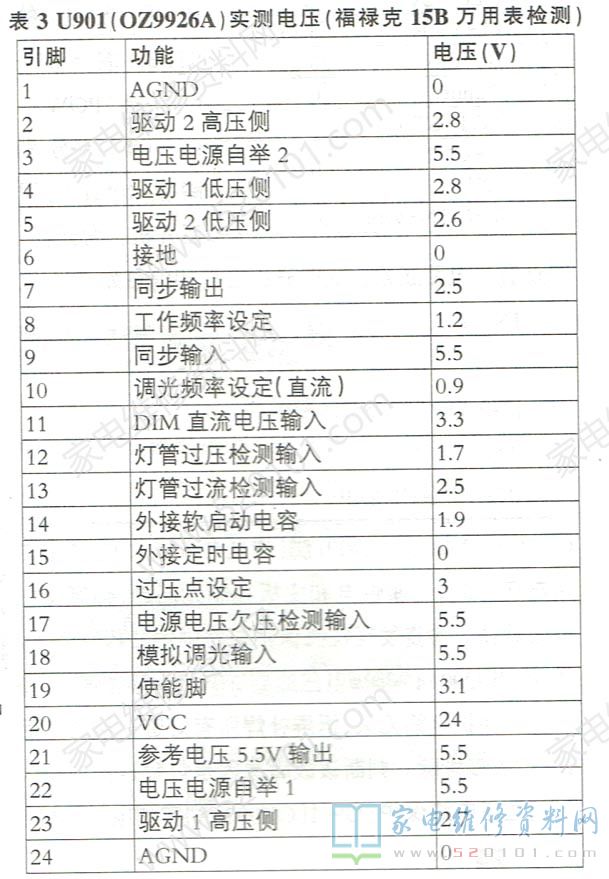

接修一台TCL L42P10FBE液晶电视，故障表现为开机后背光亮一下就灭。拆机测量，U901(OZ9926A)的20脚(VCC)、19脚(使能)和11脚(调光电压输入)在故障前后电压不变，判断供电和主板控制无问题，怀疑保护电路动作。检查发现拉弧保护电路中的三极管Q922导通，当U901的15脚电压达到2.9V时，背光熄灭。查找拉弧保护电路无果，拆屏补焊所有灯管连接焊点后试机，故障排除。判断该故障原因是灯管连接处打火引起拉弧电路保护。U901(OZ9926A)实测电压如表1所示。
