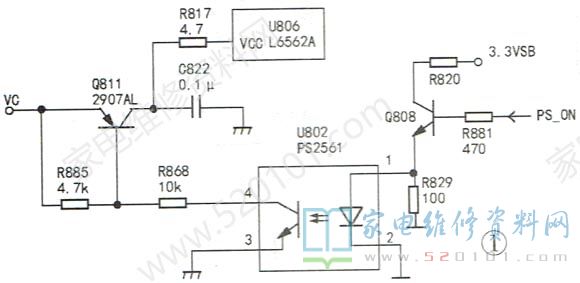

接修一台TCL L42P10FBE液晶电视，故障表现为指示灯亮，不开机。拆机检查，测量3.3VSB正常，但无24V输出。测得PFC电容C840、C840A两端电压为311V，说明PFC电路不工作，检查开关管Q805、Q809、Q803均未击穿，后发现PFC芯片U806 (L6562A )的⑧脚(VCC)电压为0V。该vCC供电是由Q811、光耦U802和开/关机电路组成，如图1所示。

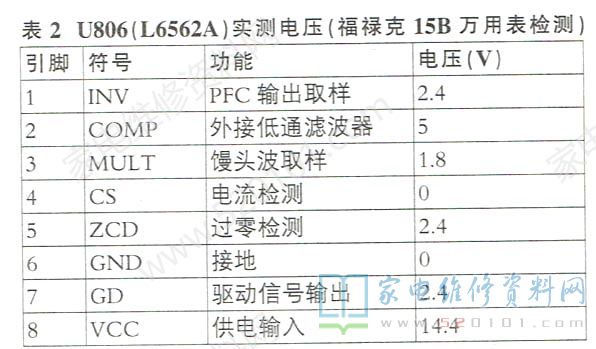

测得PS-ON电压为4.5V，Q811 的b极电压为14.4V，与e极电压相同，已损坏。将其换新后PFC电压达到398V，24V输出也正常，故障排除。U806(L6562A )实测电压如表1所示。
